Introduction

En 2023, pour la première fois de l’histoire de l’automobile européenne, les véhicules équipés d’une transmission automatique ou CVT ont dépassé 55 % des immatriculations neuves contre 30 % seulement en 2015. Ce basculement n’est pas une mode passagère; il est structurel, alimenté par l’hybridation massive des gammes, la congestion urbaine croissante et des acheteurs qui ne veulent plus entendre parler d’embrayage.

Pour le technicien automobile, cette réalité a une traduction concrète et immédiate, à savoir qu’une transmission automatique mal diagnostiquée coûte en moyenne entre 1 500 et 4 000 € de réparation inutile au client ainsi qu’une perte de confiance définitive envers l’atelier. À l’inverse, un technicien qui maîtrise les mécanismes de la boîte de vitesses automatique CVT est aujourd’hui l’un des profils les plus recherchés et les mieux rémunérés du secteur.

Cet article vous donne les fondamentaux à savoir comment fonctionnent ces transmissions, en quoi elles diffèrent, comment les entretenir et comment les diagnostiquer avec méthode. Sans jargon inutile, mais sans raccourcis qui vous coûteraient une erreur de diagnostic.

Partie 1 — Pourquoi les boîtes automatiques ont-elles pris le dessus ?

1.1 La boîte manuelle sous pression

La boîte de vitesses manuelle a dominé l’automobile pendant un siècle. Elle cède du terrain pour des raisons qui n’ont rien d’anecdotique.

En conduite urbaine, un conducteur parisien ou lyonnais passe ses rapports en moyenne toutes les 8 à 12 secondes en heure de pointe. Sur une heure de trajet, c’est entre 300 et 450 manipulations de levier et autant d’actions sur la pédale d’embrayage. L’automatique supprime cette charge cognitive et physique, un argument qui a fini par convaincre même les marchés traditionnellement attachés à la boîte manuelle.

Mais l’argument décisif est réglementaire. Sur cycle WLTP, une boîte automatique à 8 rapports bien calibrée affiche aujourd’hui une consommation inférieure de 3 à 8 % à celle d’une boîte manuelle équivalente, grâce à des points de passage optimisés par le calculateur. Pour des constructeurs soumis à des pénalités CO₂ en cas de dépassement des seuils réglementaires, ce gain est stratégique.

1.2 Trois grandes familles, trois logiques différentes

Famille	Principe	Usage typique	Exemples constructeurs
Boîte automatique à convertisseur	Trains épicycloïdaux + hydraulique	Berlines, SUV, véhicules premium	ZF 8HP, Aisin TF-80
CVT (variateur continu)	Poulies variables + courroie	Citadines, hybrides, compactes	Jatco X-Tronic, Toyota Direct Shift
DSG / DCT (double embrayage)	2 boîtes manuelles imbriquées	Compactes sportives, GTI	VW DSG, Ford PowerShift

Ces trois familles coexistent sur le marché actuel et répondent à des logiques d’usage très différentes. Un technicien qui ne sait pas les distinguer avant d’ouvrir le capot part avec un handicap sérieux.

Partie 2 — La boîte automatique à convertisseur de couple : anatomie complète

2.1 Le convertisseur de couple : le cœur hydraulique

C’est le composant qui remplace l’embrayage mécanique dans une transmission automatique, c’est souvent le moins bien compris. Imaginez deux ventilateurs face à face dans un bain d’huile; l’un est entraîné par le moteur (la pompe), l’autre entraîne la boîte (la turbine). Le premier met l’huile en mouvement, l’huile en circulation entraîne le second. Pas de liaison mécanique directe, le couple se transmet par la force hydraulique du fluide.

Entre les deux, un troisième élément fixe; le stator. Il récupère l’huile en retour de la turbine et la redirige pour amplifier le couple au démarrage. Cette multiplication peut atteindre 2,5 fois le couple moteur lors d’un départ arrêté, c’est ce qui donne aux grosses automatiques leurs démarrages si onctueux sous forte charge.

Mais cette transmission hydraulique a un coût en rendement. À vitesse stabilisée, le glissement résiduel entre pompe et turbine génère une perte d’énergie permanente. C’est pourquoi toutes les boîtes automatiques modernes intègrent un système de verrouillage (lock-up). Ce système fonctionne tel qu’au-delà de 60 km/h environ, un embrayage interne solidarise mécaniquement la pompe et la turbine, supprimant le glissement et restaurant un rendement proche de celui d’une boîte manuelle.

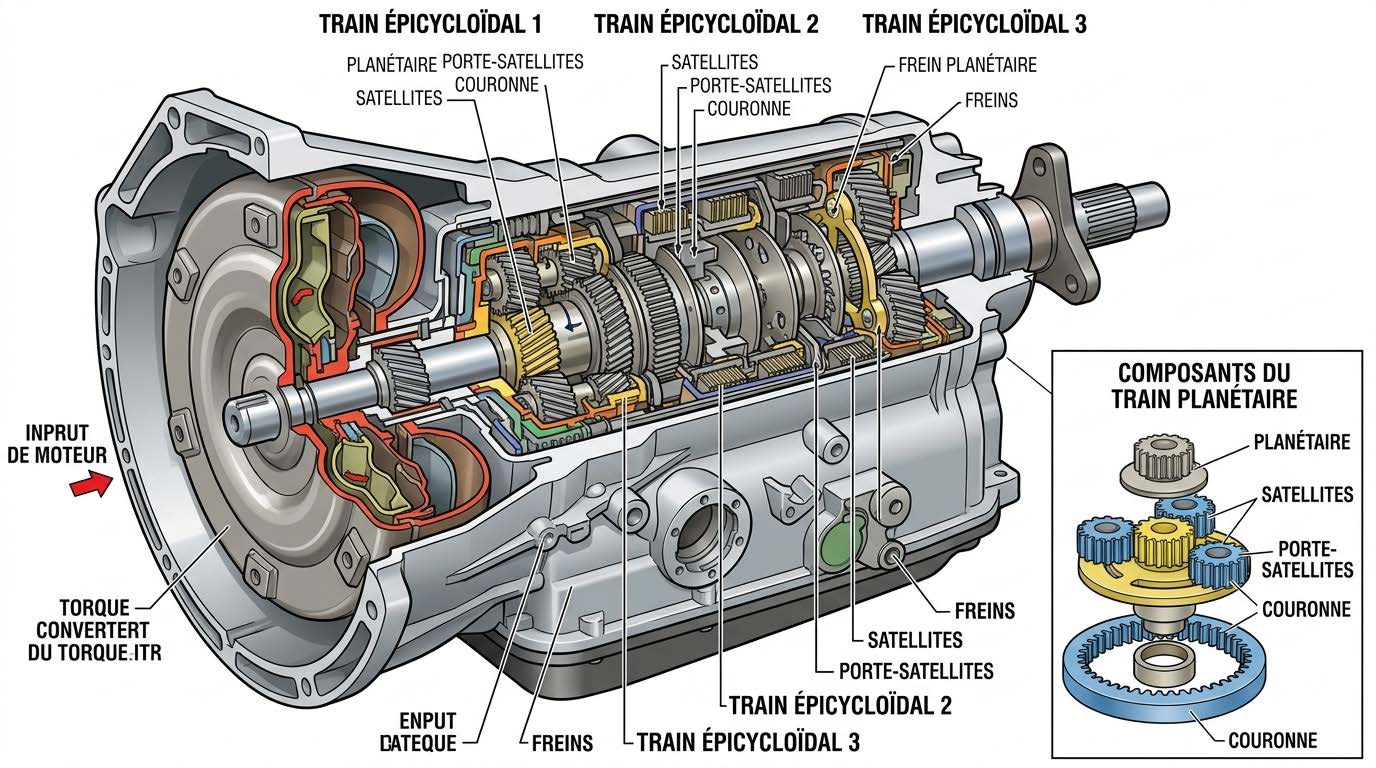

2.2 Les trains épicycloïdaux : comment les rapports sont-ils créés ?

Une boîte automatique ne contient pas de synchroniseurs comme une boîte manuelle. Elle utilise des trains épicycloïdaux; un assemblage de planétaires, satellites et couronnes qui, selon les éléments bloqués ou libérés par les embrayages et freins de bande hydrauliques, produit des rapports de démultiplication différents.

L’analogie la plus parlante est celle du système solaire. Le planétaire central, les satellites qui tournent autour, la couronne qui les entoure en bloquant l’un et en faisant tourner un autre, on obtient une sortie à vitesse différente. En empilant plusieurs de ces trains, une boîte à 8 rapports (ZF 8HP, aujourd’hui standard de référence chez BMW, Audi, Jaguar, Jeep) peut proposer des démultiplications extrêmement étagées, maintenant le moteur à son régime de rendement optimal sur toute la plage de vitesse.

Plus de rapports, c’est moins de sauts entre chaque passage, un moteur qui reste plus souvent dans sa plage d’efficacité maximale; et donc moins de consommation de carburant.

2.3 Le calculateur de boîte (TCU) : le chef d’orchestre invisible

Le TCU (Transmission Control Unit) reçoit en permanence une dizaine de paramètres parmis lesquels la vitesse du véhicule, charge moteur, température ATF, position de la pédale d’accélérateur, mode de conduite sélectionné; dénivelé de la route via le capteur d’accélération longitudinale. Il décide en quelques millisecondes du rapport à engager et envoie les commandes aux solénoïdes hydrauliques.

Ce que peu de techniciens réalisent c’est que lors de chaque passage de rapport, le TCU demande au calculateur moteur (ECU) de réduire momentanément le couple de quelques dixièmes de seconde pour protéger les disques d’embrayage de la boîte. Si cette communication TCU-ECU est rompue ou perturbée par un code défaut, les passages deviennent brusques, un symptôme qui fait croire à une panne mécanique alors que la cause est purement électronique.

Partie 3 — La CVT : une logique radicalement différente

3.1 Oublier les rapports : le principe du variateur continu

Une CVT (Continuously Variable Transmission) ne connaît ni premier, ni deuxième, ni sixième rapport. Elle fonctionne selon un principe entièrement différent, notamment celui de deux poulies à diamètre variable reliées par une courroie ou une chaîne métallique. Quand la poulie motrice s’élargit, son rayon effectif augmente et le rapport s’allonge. Quand elle se rétracte, le rapport se raccourcit. Tout cela en continu, sans saut, sans à-coup.

L’analogie la plus juste est le dérailleur d’un vélo de course haut de gamme, sauf que la CVT passe d’un rapport à l’autre en douceur infinie, sans le moindre clic.

Ce principe permet au moteur de rester en permanence à son régime de meilleur rendement quelle que soit la vitesse du véhicule. En conduite urbaine, le gain de consommation atteint 5 à 10 % par rapport à une boîte automatique classique selon les cycles d’usage.

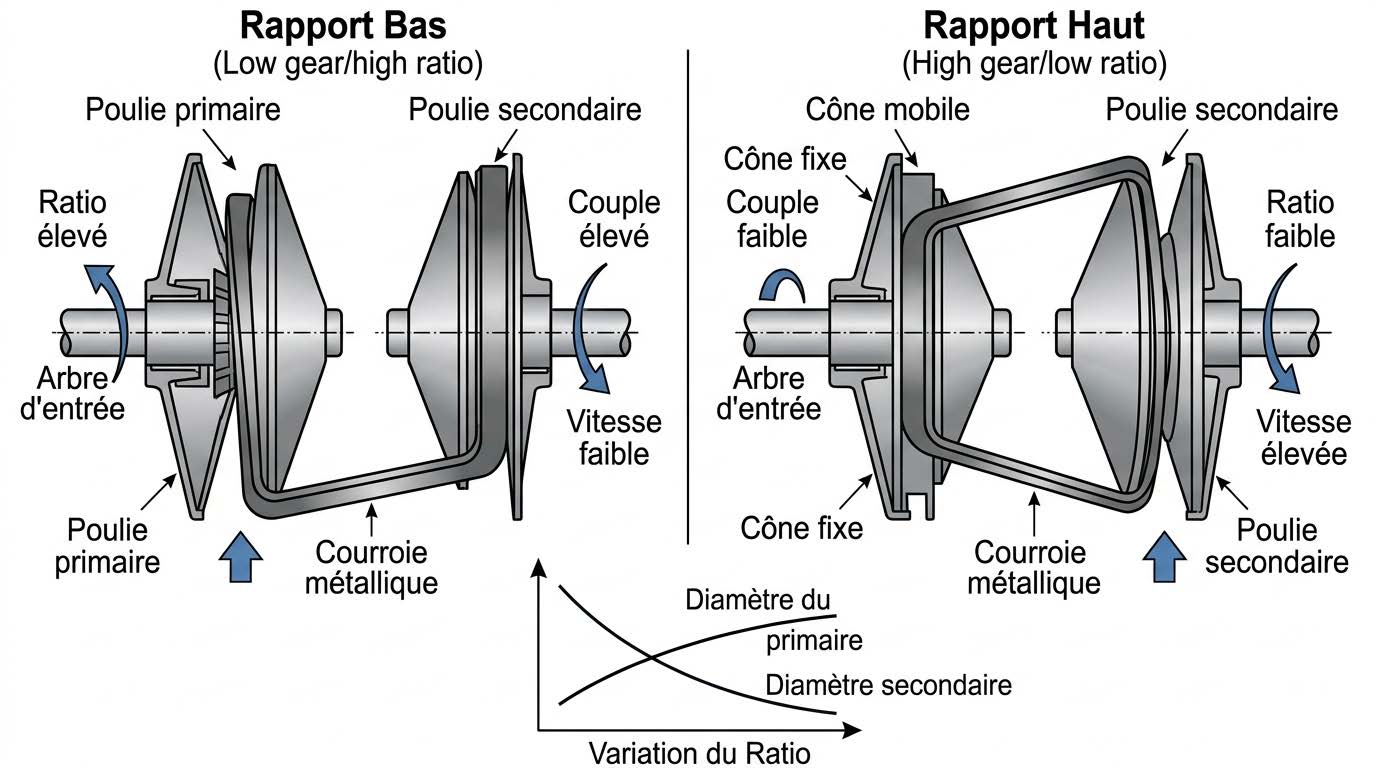

3.2 Les composants d’une CVT moderne

La poulie primaire (côté moteur) est équipée d’un flasque mobile commandé hydrauliquement. Quand la pression augmente, les deux flasques se rapprochent, forçant la courroie à monter vers un rayon plus grand, le rapport s’allonge. La poulie secondaire (côté roues) fait le mouvement inverse, maintenant la tension constante dans la courroie.

La courroie elle-même est un chef-d’œuvre d’ingénierie. La push-belt développée par Bosch et largement utilisée par Jatco et Nissan est constituée de centaines de lamelles d’acier assemblées sur deux anneaux métalliques. Contrairement à une chaîne classique qui travaille en traction, la push-belt pousse et transmet le couple par compression. Elle supporte des forces de plusieurs tonnes en fonctionnement continu, avec une durée de vie de 200 000 km sur les versions bien entretenues.

3.3 Ce que les chiffres révèlent et la réalité terrain

La CVT a un talon d’Achille bien connu à savoir la sensation de conduite. Lorsqu’on accélère franchement depuis l’arrêt, le moteur monte en régime rapidement et y reste pendant que la vitesse augmente progressivement. L’effet « caoutchouc » ou « moteur qui s’emballe sans accélérer » est déconcertant pour les conducteurs habitués aux boîtes classiques.

Les constructeurs ont développé des solutions. Toyota a introduit avec la Direct Shift-CVT un premier rapport mécanique fixe qui gère les démarrages depuis l’arrêt, éliminant le sentiment de déconnexion au moment le plus perceptible. Subaru propose sur ses Lineartronic des plages de régimes simulées qui donnent l’illusion de passages discrets en mode sport. Ce sont des compromis pragmatiques qui montrent que même les ingénieurs reconnaissent les limites perceptuelles de la CVT.

3.4 La boîte DSG / double embrayage : la troisième voie

La boîte DSG (Direct Shift Gearbox, terminologie Volkswagen Group) ou DCT (Dual Clutch Transmission) adopte une philosophie radicalement différente : deux boîtes manuelles imbriquées, l’une gérant les rapports impairs (1, 3, 5, 7), l’autre les rapports pairs (2, 4, 6, 8), chacune avec son embrayage dédié.

Pendant que vous êtes en troisième, la boîte a déjà pré-engagé le quatrième sur le second arbre. Le passage se fait par simple transfert de couple d’un embrayage à l’autre en moins de 8 millisecondes. Aucune interruption de couple, aucun à-coup perceptible. C’est la transmission préférée des véhicules sportifs pour cette raison.

Il existe deux variantes aux comportements très différents en atelier, à savoir la wet clutch (embrayage à bain d’huile, pour les hauts couples — > 250 Nm) et la dry clutch (embrayage à sec, plus efficiente mais plus sensible à la chaleur et à l’usure en trafic urbain dense). La confusion entre les deux lors du diagnostic est une source fréquente d’erreurs coûteuses.

Partie 4 — Entretien : ce que chaque technicien doit savoir

4.1 L’huile ATF : le mythe « à vie » doit mourir

« L’huile de boîte automatique n’a pas besoin d’être changée. » Cette affirmation, encore gravée dans l’esprit de nombreux propriétaires et de quelques techniciens peu formés, est la cause principale des boîtes automatiques prématurément détruites.

En réalité, le liquide ATF remplit trois rôles simultanément notamment la lubrification des trains épicycloïdaux, vecteur de pression hydraulique pour la commande des embrayages, et refroidissement du convertisseur. Sous l’effet de la chaleur (une boîte automatique peut atteindre 120 à 130 °C en conditions intensives), les additifs anti-usure s’épuisent, le liquide s’oxyde et les particules métalliques issues de l’usure normale contaminent l’ensemble du circuit.

Il en résulte concrètement un liquide ATF dégradé qui fait monter la pression de glissement des embrayages, accélère leur usure et peut détruire les joints toriques du modulateur hydraulique. La plupart des constructeurs recommandent désormais un remplacement tous les 60 000 à 100 000 km, selon l’usage. Pour les CVT, l’intervalle est plus court, compris entre 40 000 à 60 000 km en raison des contraintes spécifiques exercées sur la courroie.

Par ailleurs, il y a un point critique souvent négligé à savoir le choix du liquide. ATF Dexron VI, Toyota WS, ZF LifeGuard 8, Honda DW-1; chaque constructeur impose une spécification précise. Un liquide universel bon marché, même labellisé « multi-véhicule », peut détruire les joints d’une boîte ZF 8HP en quelques milliers de kilomètres. Consultez systématiquement les données constructeur avant tout remplacement.

4.2 Les erreurs d’entretien les plus coûteuses

Trois erreurs reviennent systématiquement dans les ateliers non spécialisés. La première erreur est celle du remplacement partiel de l’huile sans rinçage. En efet, une boîte automatique contient 7 à 9 litres d’ATF, mais seulement 3 à 4 litres sont vidangeables par gravité. Sans machine de rinçage ATF, vous mélangez du liquide neuf avec 50 % de liquide dégradé, réduisant l’efficacité du remplacement de moitié.

La deuxième erreur est celle d’oublier le filtre de boîte lors du remplacement d’huile. Un filtre ATF colmaté provoque une chute de pression hydraulique qui se manifeste par des passages hésitants ou brusques souvent diagnostiqués à tort comme une défaillance du solénoïde.

La troisième erreur spécifique à la CVT est d’ignorer la pression des poulies. Une courroie push-belt qui travaille sous pression insuffisante glisse légèrement sur les poulies à chaque pic de couple, une usure invisible mais cumulative qui raccourcit sa durée de vie de 40 à 60 %.

Partie 5 — Diagnostic en atelier : méthode, symptômes et outils

5.1 Lire les symptômes avant de brancher la valise

Un diagnostic de transmission efficace commence toujours par un interrogatoire client structuré. Depuis quand ? Uniquement à froid ou aussi à chaud ? En ville ou sur autoroute ? En charge (monté en côte, véhicule chargé) ou à vide ? Ces quatre questions orientent le diagnostic vers la cause probable avant même d’ouvrir le capot.

Symptôme	Cause probable	Niveau d’urgence
À-coups au passage des rapports	Solénoïde défaillant, ATF dégradé	Moyenne
Glissement en accélération	Embrayages usés, pression insuffisante	Haute
Bruit de claquement en position D	Convertisseur de couple endommagé	Haute
Régime monte sans accélération (CVT)	Courroie usée, pression poulie insuffisante	Haute
Chocs en passage en marche arrière	Niveau ATF bas, solénoïde R défaillant	Moyenne
Voyant température boîte allumé	Radiateur ATF colmaté, niveau bas	Critique

5.2 Protocole de diagnostic de la boite de vitesse automatique CVT en 5 étapes

▷ Étape 1 : Contrôle du niveau et qualité ATF

Moteur chaud, véhicule sur sol plat, position P, moteur tournant. c’est la procédure correcte pour la grande majorité des boîtes automatiques. Vérifiez la couleur, qui peut être rouge vif (bon état), brun foncé (dégradé), noir avec odeur de brûlé (oxydation sévère), présence de particules métalliques brillantes (usure interne active, boîte potentiellement condamnée sans intervention immédiate).

▷ Étape 2 : Lecture des codes défauts

Branchez une valise avec module de transmission étendu. Les codes de transmission commencent par P07xx et P08xx dans la nomenclature OBD2. Notez systématiquement les codes passés (stored) et non seulement les codes actifs, un code passé qui revient périodiquement indique souvent un défaut intermittent; ce qui est le plus difficile à diagnostiquer et le plus coûteux à rater.

▷ Étape 3 : Données en temps réel sur essai routier

Surveillez simultanément la pression hydraulique de ligne, la température ATF, le rapport engagé affiché vs rapport calculé, signaux des solénoïdes. Un solénoïde qui reste en position fixe alors que sa commande évolue indique une défaillance mécanique de la vanne; pas un problème calculateur.

▷ Étape 4 : Stall Test (test de calage)

C’est la procédure de référence pour évaluer l’état du convertisseur et des embrayages internes. Elle comprend le serrage des freins, pied sur la pédale de frein, accélération à fond en position D pendant 3 secondes maximum et jamais plus, sous risque de surchauffe ATF. Le régime moteur atteint doit correspondre aux valeurs constructeur (généralement 2 000 à 2 800 tr/min selon le modèle). Un régime trop bas indique un convertisseur défaillant. Un régime trop élevé pointe vers des embrayages usés.

▷ Étape 5 : Test fonctionnel post-intervention

Après tout remplacement de composant ou de liquide, un cycle de rodage thermique est indispensable tel que 20 minutes de conduite urbaine variée, puis vérification du niveau ATF à chaud. Certaines boîtes nécessitent une procédure de réinitialisation du calculateur (adaptations) pour que le TCU recalibre ses points de passage sur les nouveaux composants.

5.3 Les outils sans lesquels vous ne pouvez pas travailler

Une valise OBD2 générique ne suffit pas pour diagnostiquer une transmission automatique. Il faut impérativement un outil avec module transmission étendu (Autel MaxiSys, Bosch KTS 560, Launch X431 Pro) capable d’accéder aux paramètres spécifiques TCU, de commander individuellement les solénoïdes et de réaliser les procédures d’adaptation post-remplacement. Un manomètre hydraulique ATF (0–25 bar) complète la panoplie pour vérifier les pressions de ligne, une mesure que la valise ne peut pas remplacer. Pour la CVT, un endoscope permet d’inspecter l’état de la courroie et des poulies sans démontage complet, économisant plusieurs heures de main-d’œuvre.

Partie 6 — Ce que ça change pour chaque profil

Pour le fabricant, le choix de la transmission est devenu un levier direct de conformité CO₂. La CVT s’intègre naturellement dans les architectures hybrides. Toyota l’utilise avec succès sur sa gamme hybride depuis 20 ans en permettant au moteur thermique de fonctionner à régime constant pendant que le moteur électrique gère les variations de demande. Un choix d’architecture qui peut faire basculer un modèle en dessous ou au-dessus du seuil réglementaire d’émissions.

Pour le technicien en formation, la spécialisation transmission automatique est l’une des rares niches où la demande dépasse structurellement l’offre de compétences disponibles. Un technicien transmission automobile expérimenté facture entre 80 et 120 €/heure dans un atelier spécialisé contre 65 à 75 €/heure pour un technicien généraliste. Les formations constructeurs certifiées (ZF, Jatco, Aisin) sont accessibles en centres agréés et représentent un investissement de quelques jours pour une différenciation professionnelle durable.

Pour l’utilisateur, trois habitudes protègent efficacement sa boîte automatique, à savoir respecter l’intervalle de remplacement ATF (demander systématiquement à l’atelier si ce point est inclus dans la révision), ne jamais passer en position P avant l’arrêt complet du véhicule (le mécanisme de blocage de parking supporte le poids du véhicule, ce n’est pas son rôle), et signaler sans attendre tout glissement ou à-coup à l’accélération. Un symptôme détecté tôt coûte dix fois moins cher qu’une boîte reconstruite.

Conclusion

La boîte de vitesses automatique CVT n’est plus une technologie de niche réservée aux berlines premium ou aux marchés nord-américains. Elle est devenue le standard dominant de l’automobile mondiale et la maîtriser n’est plus optionnelle pour un technicien automobile qui veut rester pertinent dans les cinq prochaines années.

Trois familles, trois logiques, trois façons de tomber en panne et trois façons d’entretenir. Une boîte automatique représente entre 8 et 15 % du coût total d’un véhicule neuf; sa durée de vie dépend presque entièrement de la rigueur de son entretien et de la précision de son diagnostic. Avec l’électrification, les boîtes traditionnelles disparaîtront progressivement des trains avant 100 % électriques, mais la CVT restera présente dans les architectures hybrides pour encore 15 à 20 ans au minimum.

Comprendre ces mécanismes aujourd’hui, c’est construire une expertise dont la valeur ne fera qu’augmenter.
