En 2022, l’Observatoire National Interministériel de la Sécurité Routière estimait que les systèmes de freinage électroniques (ABS en tête) contribuaient à éviter plusieurs milliers d’accidents graves chaque année en France. Pourtant, dans la majorité des ateliers, le système de freinage ABS reste l’un des systèmes les plus mal diagnostiqués et l’un des plus redoutés par les techniciens débutants.
Obligatoire sur tous les véhicules neufs vendus en Europe depuis 2004, présent sur plus de 95 % du parc roulant actuel, l’ABS est à la fois omniprésent et mal compris. Les conducteurs ignorent ce qui se passe réellement sous leurs pieds lors d’un freinage d’urgence. Certains techniciens se contentent de remplacer un capteur sans vérifier la roue dentée en regard. Et quelques fabricants sous-estiment encore les implications qualité d’un mauvais assemblage de ce composant de sécurité critique.
Cet article change la donne. Du fonctionnement physique à la procédure de diagnostic en atelier, en passant par les bons réflexes d’entretien, vous aurez ici une vision complète, concrète et directement applicable.
Table des matières
Partie 1 — Pourquoi l’ABS a-t-il été inventé, et qu’est-ce qu’il résout vraiment ?
1.1 Le problème fondamental du freinage sans ABS
Voici une réalité que peu de conducteurs connaissent : freiner le plus fort possible n’est pas freiner le plus court possible. C’est même souvent l’inverse.
Lorsqu’un conducteur écrase la pédale de frein en situation de panique, les roues se bloquent instantanément. Le véhicule glisse alors sur ses pneumatiques comme sur du verglas, même par temps sec. La conséquence directe est que la direction devient inopérante. Le volant ne sert plus à rien. Le véhicule part en ligne droite, indépendamment de ce que fait le conducteur.
C’est précisément ce scénario que les ingénieurs de Bosch ont cherché à éliminer dans les années 1970. L’ABS (Antiblockiersystem — son nom d’origine allemande) est apparu en série sur la Mercedes Classe S dès 1978, avant de devenir une obligation réglementaire européenne en 2004. Une évolution qui a mis 26 ans à franchir la ligne d’arrivée, mais qui a depuis transformé la sécurité active automobile de façon irréversible.
1.2 Le concept clé : le glissement optimal
Le secret de l’ABS repose sur une notion que les ingénieurs appellent le glissement optimal. Un pneu génère sa force de freinage maximale non pas lorsqu’il est complètement bloqué, mais lorsqu’il tourne encore légèrement tout en décélérant dans une plage de glissement comprise entre 10 et 30 % selon la nature du revêtement.
Dans cette zone, le pneu produit simultanément une force de freinage élevée ET une force latérale suffisante pour maintenir la direction. L’ABS maintient chaque roue dans cette plage optimale en permanence, à une vitesse de réaction qu’aucun pied humain ne peut atteindre. Sur route sèche, la distance de freinage ABS peut être réduite de 20 à 40 % par rapport à un freinage roues bloquées, tout en conservant la maîtrise directionnelle du véhicule.

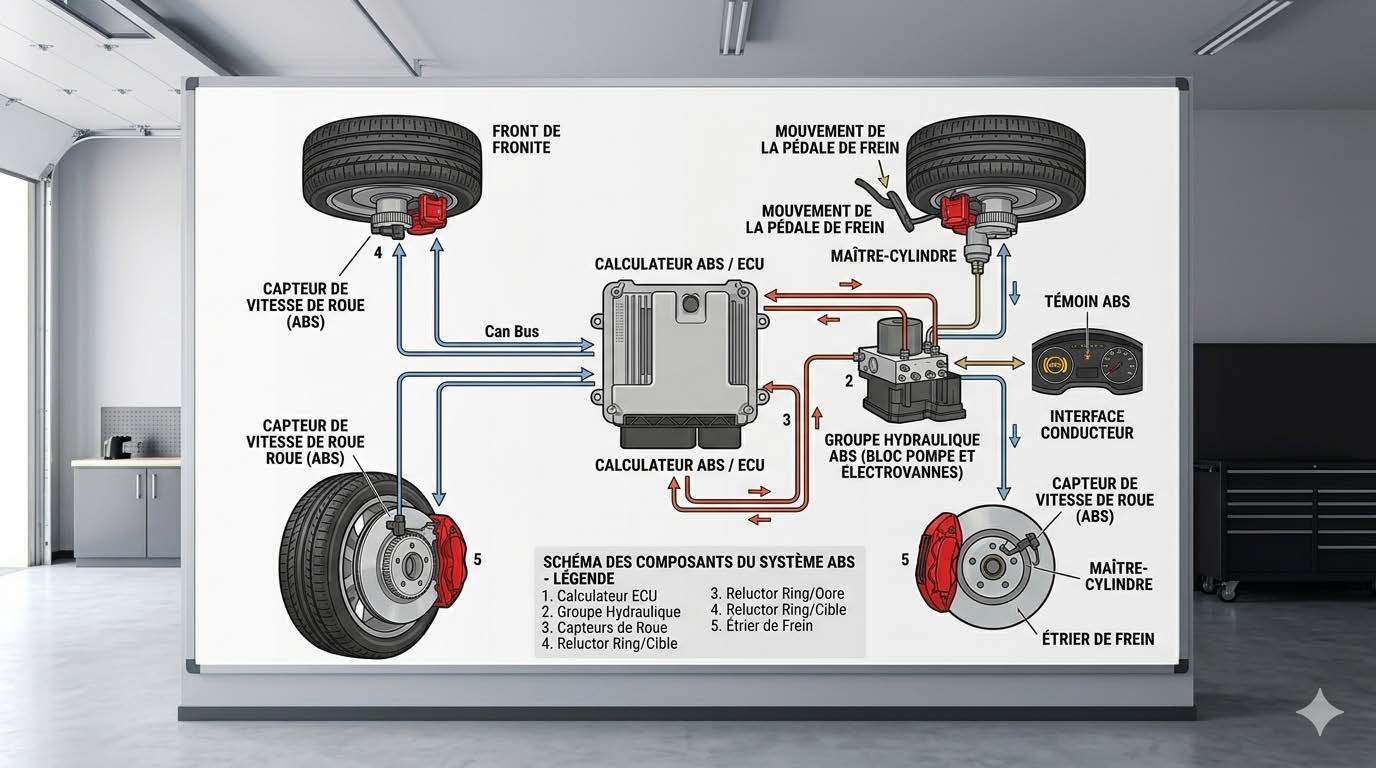

Partie 2 — Les composants du système de freinage ABS : ce qui se cache derrière le sigle

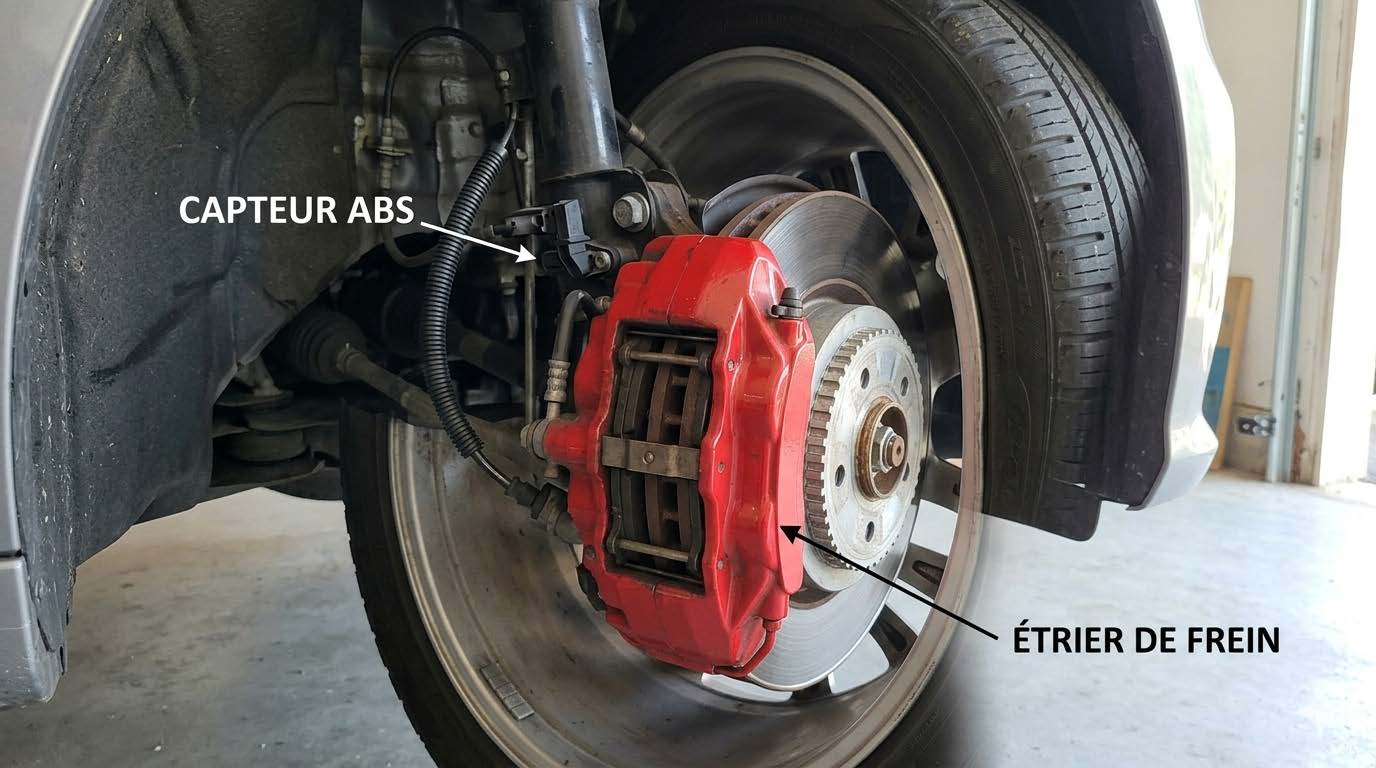

2.1 Les capteurs de vitesse de roue : le maillon le plus fragile
Chaque roue du véhicule est équipée d’un capteur de vitesse individuel, fixé sur le moyeu et pointé vers une roue dentée solidaire de l’essieu appelée tone ring ou anneau magnétique. Ce capteur mesure en temps réel la vitesse de rotation de sa roue et transmet cette information au calculateur.
Deux technologies coexistent dans le parc actuel. Les capteurs passifs à réluctance variable (technologie ancienne) génèrent une tension sinusoïdale dont la fréquence est proportionnelle à la vitesse de rotation; ils ne fonctionnent qu’au-dessus d’un certain seuil de vitesse, généralement 5 à 7 km/h. Les capteurs actifs à effet Hall (standard actuel) alimentés en 12 V envoient un signal carré numérique dès le premier millimètre de déplacement, ce qui les rend compatibles avec les systèmes d’aide au stationnement et de contrôle de traction à très basse vitesse.
En atelier, c’est systématiquement ce composant qu’il faut vérifier en premier. Le capteur ABS défaillant représente plus de 60 % des pannes ABS diagnostiquées, selon les retours d’expérience des techniciens spécialisés.
2.2 Le calculateur ABS : 50 décisions par seconde
Le calculateur ABS reçoit en permanence les signaux des quatre capteurs de roue et compare leurs vitesses. Dès qu’il détecte une décélération anormalement rapide d’une roue par rapport aux trois autres, signe d’un blocage imminent; il déclenche la modulation hydraulique en moins de 20 millisecondes.
Pour donner une échelle de comparaison, le temps de réaction moyen d’un conducteur humain face à un stimulus visuel est d’environ 200 à 300 millisecondes. Le calculateur ABS réagit donc 10 à 15 fois plus vite que le meilleur réflexe humain. Cette rapidité est précisément ce qui rend le système irremplaçable.
Sur les véhicules récents, ce calculateur est fusionné avec l’unité de contrôle ESP, du contrôle de traction (ASR) et parfois du freinage d’urgence automatique; formant un seul bloc électronique qui gère l’intégralité de la dynamique véhicule.
2.3 Le modulateur hydraulique : l’organe d’action
C’est le composant le moins visible mais le plus sophistiqué du système. Le modulateur de pression ABS est intercalé entre le maître-cylindre et les étriers de frein. Il contient des électrovannes d’admission et de décharge, une pompe de retour et un accumulateur de pression.

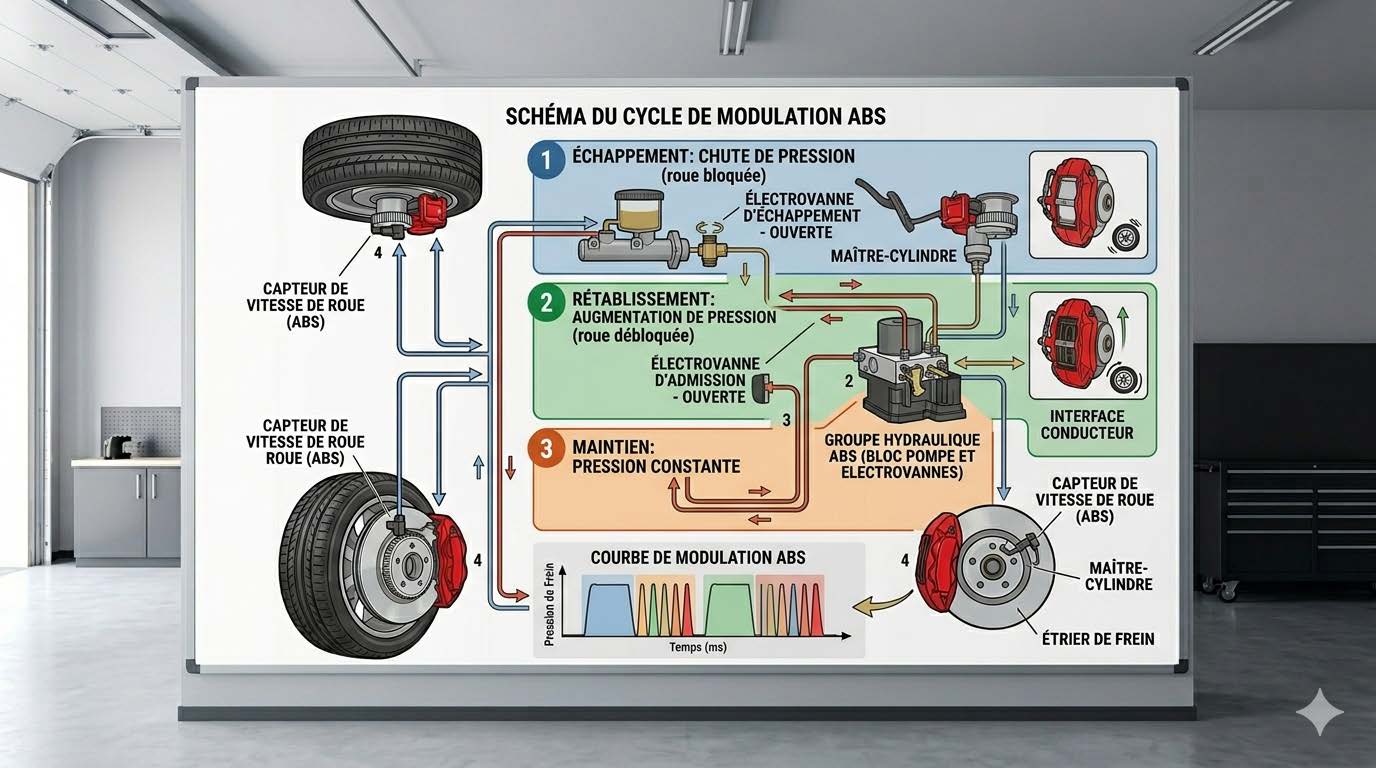

Lors d’une activation ABS, il opère selon un cycle en trois phases répété jusqu’à 15 fois par seconde : Increase (augmentation de pression jusqu’au freinage normal), Hold (maintien de pression jusqu’à la stabilisation), Decrease (réduction de pression jusqu’à ce que la roue retrouve sa rotation). Ce cycle ultra-rapide se traduit par les pulsations caractéristiques que le conducteur ressent dans la pédale, une sensation que beaucoup perçoivent à tort comme un dysfonctionnement. C’est en réalité la signature d’un système qui fonctionne parfaitement.
Partie 3 — Fonctionnement du système de freinage ABS en situation réelle et limites à connaître
3.1 Les 4 étapes d’une activation ABS en 0,02 seconde
En freinage d’urgence, voici ce qui se déroule de façon invisible sous la carrosserie.
Première étape : le conducteur écrase la pédale, la pression hydraulique monte dans tous les circuits, le calculateur compare simultanément les vitesses des quatre roues.
Deuxième étape : une roue décélère trop vite, l’électrovanne d’admission se ferme, coupant toute augmentation de pression sur ce circuit.
Troisième étape : si la roue continue de ralentir trop vite, l’électrovanne de décharge s’ouvre brièvement et la pression baisse, la roue retrouve de la rotation.
Quatrième étape : la roue revient dans la plage de glissement optimal, le cycle recommence. Ce processus se répète jusqu’à l’arrêt complet du véhicule ou le relâchement de la pédale.
3.2 ABS et ESP : deux alliés souvent confondus
La confusion entre ABS et ESP est extrêmement répandue, y compris chez certains professionnels. Pour clarifier définitivement, il est besoin de comprendre que l’ABS agit uniquement lors du freinage, en empêchant le blocage des roues. L’ESP (Electronic Stability Program) quant à lui surveille en permanence la trajectoire du véhicule et intervient même sans freinage, en cas de sous-virage ou de survirage, en freinant sélectivement une roue pour redresser la trajectoire.
Les deux systèmes partagent les mêmes capteurs de vitesse de roue et le même modulateur hydraulique; ce qui explique pourquoi une panne ABS provoque souvent l’allumage simultané du voyant ESP, et inversement. En diagnostic, ils doivent toujours être traités ensemble.
3.3 Les limites que personne ne vous dit
L’ABS a une réputation d’efficacité absolue qui mérite d’être nuancée. Sur gravier meuble ou neige profonde, une roue bloquée peut creuser un bourrelet de matière devant elle qui freine mécaniquement, parfois plus efficacement que le glissement contrôlé de l’ABS. C’est pourquoi certains conducteurs expérimentés en conduite off-road désactivent ponctuellement l’ABS sur ces terrains spécifiques.
L’ABS ne compense pas non plus des pneumatiques lisses, un liquide de frein dégradé ou des plaquettes usées. Un système ABS parfaitement fonctionnel sur un véhicule mal entretenu reste un système en danger.
Partie 4 — Entretien préventif du système de freinage ABS : ce qu’il faut faire et quand
4.1 Le liquide de frein : la négligence la plus coûteuse
Le liquide de frein est hygroscopique, il absorbe l’humidité de l’air en permanence via les parois du circuit. Avec le temps, cette absorption abaisse son point d’ébullition; un liquide DOT 4 neuf supporte 230 °C, mais après 2 ans d’utilisation, ce seuil peut descendre sous 160 °C. En freinage intensif, le liquide peut alors se vaporiser partiellement, créant des bulles d’air qui rendent la pédale spongieuse et perturbent gravement le fonctionnement du modulateur hydraulique ABS.
La règle est simple, notamment le remplacement tous les 2 ans, sans exception, ou à chaque fois que le testeur de liquide indique un taux d’humidité supérieur à 3 %. En atelier, un hygromètre électronique à 30 € permet ce test en 10 secondes; un investissement dérisoire au regard des enjeux de sécurité.
4.2 Inspection des capteurs et des roues dentées
À chaque révision, une inspection visuelle des capteurs ABS prend moins de 5 minutes et peut éviter une panne de route. Vérifiez le câblage pour détecter tout écrasement ou abrasion, les connecteurs pour toute trace d’oxydation ou de corrosion, et l’entrefer entre le capteur et la roue dentée (généralement entre 0,1 et 1,5 mm selon les modèles).
Un point souvent négligé est l’état du tone ring lui-même. Les dents manquantes, la corrosion ou une légère déformation provoquent des signaux parasites que le calculateur interprète comme des variations de vitesse anormales; générant des activations ABS intempestives à basse vitesse, sans aucun défaut de capteur à proprement parler.
4.3 Plaquettes et disques : leur impact sur le comportement ABS
Des disques voilés (voile supérieur à 0,05 mm) génèrent des variations cycliques de pression hydraulique qui peuvent simuler une instabilité de roue et déclencher l’ABS à des vitesses et dans des conditions où il ne devrait pas s’activer. C’est une cause de plainte client fréquente (« Mon ABS s’enclenche alors que je freine doucement en ville ») et dont l’origine n’est pas le calculateur, mais les disques.
Partie 5 — Diagnostic du système de freinage ABS en atelier : méthode, outils et pannes fréquentes
5.1 Voyant ABS allumé : ce que ça signifie vraiment
Le voyant ABS allumé ne signifie pas que le freinage est perdu. Il indique que le système ABS s’est mis en veille suite à un défaut détecté, le freinage de base reste fonctionnel via le circuit hydraulique conventionnel. La situation devient critique lorsque le voyant ABS s’allume simultanément avec le voyant rouge de frein; cela peut indiquer une pression hydraulique insuffisante ou une défaillance du maître-cylindre, qui compromet cette fois le freinage de base.
Un voyant ABS clignotant signale généralement un défaut intermittent pouvant être un capteur en limite de fonctionnement ou un connecteur à la limite de la rupture de contact. À ne jamais ignorer.
5.2 Les 5 pannes les plus fréquentes en atelier
| Panne | Symptômes | Cause probable | Action corrective |
|---|---|---|---|
| Capteur ABS HS | Voyant allumé, ABS inactif | Capteur brisé, câble sectionné | Remplacement capteur |
| Tone ring endommagé | Activation ABS intempestive | Corrosion, choc | Remplacement roue dentée |
| Calculateur défaillant | Voyant permanent, codes multiples | Humidité infiltrée, court-circuit | Diagnostic complet, remplacement |
| Électrovanne bloquée | ABS actif à très basse vitesse | Corps étranger, usure interne | Nettoyage ou remplacement groupe HY |
| Liquide de frein dégradé | Activation erratique, pédale molle | Taux d’humidité > 3 % | Purge complète et remplacement |
5.3 Protocole de diagnostic en 5 étapes
Étape 1 : Lecture des codes défauts. Branchez une valise OBD2 avec module ABS/ESP (Autel MaxiCheck, Launch X431, Bosch KTS). Les codes DTC ABS commencent généralement par C (châssis) : C0035 (capteur roue avant gauche), C0040 (capteur roue avant droite), etc. Notez tous les codes présents, y compris les codes passés.
Étape 2 : Données en temps réel. En mode visualisation live, roulez à 30 km/h sur terrain plat. Comparez les vitesses affichées des quatre roues : elles doivent être quasi identiques (±2 km/h maximum). Une roue affichant une vitesse très différente des trois autres pointe vers un capteur ou un tone ring défaillant sur cette position.
Étape 3 : Inspection physique ciblée. Concentrez-vous sur la ou les roues incriminées. Vérifiez le capteur, son câblage sur tout le trajet, le connecteur et l’état du tone ring. Un simple enduit de corrosion sur quelques dents du tone ring suffit à générer un code défaut.
Étape 4 : Test électrique. Sur un capteur passif à réluctance variable, mesurez la résistance au multimètre entre les deux broches (valeur attendue : 900 à 2 000 Ω selon le modèle, il convient toutefois de consulter les données constructeur). Sur un capteur actif à effet Hall, utilisez un oscilloscope pour vérifier la forme d’onde du signal carré en faisant tourner la roue à la main.
Étape 5 : Test fonctionnel post-réparation. Après toute intervention, effacez les codes et effectuez un freinage d’urgence contrôlé sur sol adhérent à 30 km/h. Les pulsations dans la pédale et le ralentissement progressif confirment que l’ABS est opérationnel. Ne remettez jamais un véhicule au client sans cette validation terrain.
Partie 6 — Ce que ça change pour chaque profil
Pour le fabricant, l’ABS est un composant de sécurité critique qui impose une traçabilité sans faille : chaque capteur, chaque tone ring, chaque faisceau de câblage doit être documenté dans le dossier de fabrication. Un défaut d’assemblage de ce système en production peut engager la responsabilité civile et pénale du constructeur — une réalité que les équipes de production doivent intégrer dans leurs procédures qualité.
Pour le technicien en formation, maîtriser le diagnostic ABS est une compétence différenciante immédiate sur le marché de l’emploi. Savoir utiliser une valise diagnostic avec module ABS/ESP et interpréter les données en temps réel vous place au-dessus de 80 % des candidats en sortie de formation. C’est aussi une excellente porte d’entrée vers le diagnostic électronique embarqué au sens large.
Pour la propriétaire, trois réflexes suffisent pour préserver ce système : ne jamais ignorer un voyant ABS allumé plus de 48 heures, faire remplacer le liquide de frein tous les deux ans sans attendre que le garagiste le propose, et le point crucial, ne jamais relâcher la pédale de frein lors d’un freinage ABS d’urgence, même si les pulsations sont déstabilisantes. Ce sont ces pulsations qui vous maintiennent sur la trajectoire.
Conclusion
Le système de freinage ABS est mature, éprouvé, et présent dans presque tous les véhicules qui circulent aujourd’hui. Mais maturité ne signifie pas simplicité. Ce système exige un entretien rigoureux, un diagnostic méthodique et une compréhension claire de ses principes pour être maintenu à son niveau de performance optimal.
Un ABS défaillant ne prive pas immédiatement le conducteur de ses freins, mais il le prive de son assurance-vie en situation d’urgence. La différence entre une voiture qui s’arrête en évitant l’obstacle et une voiture qui percute en ligne droite se joue parfois dans les 20 millisecondes que met ce système à réagir.
À l’horizon 2030, l’ABS continuera d’évoluer, intégrant le freinage régénératif des véhicules électrifiés et fusionnant avec les systèmes d’aide à la conduite autonome. Mais sa logique fondamentale qui est celle de maintenir le glissement dans la zone optimale restera identique. Comprendre ses fondamentaux aujourd’hui, c’est déjà comprendre le freinage de demain.
Foire Aux Questions (FAQ)
Comment fonctionne le système de freinage ABS ?
L’ABS compare en permanence la vitesse de rotation des quatre roues via des capteurs individuels. Dès qu’une roue décélère anormalement vite, un modulateur hydraulique réduit puis réajuste la pression de freinage sur ce circuit jusqu’à 15 fois par seconde, maintenant la roue dans sa plage de glissement optimal et préservant la direction du véhicule.
Que faire quand le voyant ABS s’allume ?
Un voyant ABS seul allumé indique que le système ABS est désactivé suite à un défaut, mais le freinage de base reste fonctionnel. Faites diagnostiquer le véhicule dans les 48 heures. Si le voyant ABS s’allume simultanément avec le voyant rouge de frein, réduisez votre vitesse et faites remorquer le véhicule; la situation peut être critique.
Quelle est la différence entre l’ABS et l’ESP ?
L’ABS intervient uniquement lors du freinage pour empêcher le blocage des roues. L’ESP surveille en permanence la stabilité du véhicule et intervient en cas de perte de trajectoire, même sans freinage, en agissant sélectivement sur une ou plusieurs roues. Les deux systèmes partagent les mêmes capteurs et le même modulateur hydraulique.
Comment diagnostiquer une panne ABS en atelier ?
La procédure en 5 étapes : lecture des codes DTC avec valise OBD2 module ABS, visualisation des vitesses de roue en temps réel à 30 km/h, inspection physique des capteurs et tone rings, test électrique au multimètre ou oscilloscope, et test fonctionnel de freinage d’urgence post-réparation avant restitution au client.
À quelle fréquence faut-il entretenir le système de freinage ABS ?
Remplacement du liquide de frein tous les 2 ans ou dès que le taux d’humidité dépasse 3 %, inspection visuelle des capteurs ABS et des roues dentées à chaque révision, vérification de l’état des disques et plaquettes (voile disque inférieur à 0,05 mm, épaisseur plaquettes supérieure à 2–3 mm). Ces trois points couvrent l’essentiel de la maintenance préventive du système.
