1. Introduction

Imaginez un être humain privé de tous ses sens. Plus de vue, plus d’ouïe, plus de toucher, plus d’odorat. Incapable de percevoir son environnement, incapable de réagir, incapable de survivre. Maintenant, transposez cette image à une voiture moderne. Sans ses capteurs, elle n’est plus qu’une masse d’acier, d’aluminium et de plastique inerte, aveugle, dangereuse.

Car c’est exactement ce que sont les capteurs pour un véhicule automobile, ses organes sensoriels. Ce sont eux qui perçoivent la température des gaz d’échappement, la pression dans les cylindres, la position du volant, la présence d’un obstacle derrière le pare-chocs, l’usure des plaquettes de frein ou encore la concentration en oxygène dans l’air d’admission. Ce sont eux qui transmettent ces informations aux calculateurs électroniques, lesquels prennent les décisions qui gouvernent chaque paramètre de fonctionnement du véhicule, plusieurs centaines de fois par seconde.

La technologie des capteurs automobiles a connu une évolution spectaculaire en l’espace de quelques décennies. Des premiers capteurs analogiques des années 1970 aux systèmes de perception multisensorielle des véhicules autonomes d’aujourd’hui, le chemin parcouru est vertigineux. Un véhicule moderne haut de gamme peut embarquer plus de 200 capteurs différents. Même une voiture de segment A récente en compte plusieurs dizaines.

Que vous soyez propriétaire de véhicule souhaitant comprendre ce qui se passe sous votre capot, étudiant en maintenance automobile, ou passionné de technologie automobile, cet article est votre guide de référence complet sur la technologie des capteurs automobiles, leur histoire, leur classification, leur fonctionnement, leurs applications et leur avenir.

2. Qu’est-ce qu’un capteur automobile et quel est son rôle ?

Avant d’entrer dans la complexité du sujet, posons une définition claire. Un capteur automobile est un dispositif électronique ou électromécanique qui détecte une grandeur physique (température, pression, position, vitesse, concentration chimique, luminosité, distance) et la convertit en un signal électrique exploitable par un calculateur (ECU, Electronic Control Unit).

Ce signal peut être :

• Analogique : une tension variable en continu, proportionnelle à la grandeur mesurée (ex. : un capteur de température qui délivre 0,5 V à 20 °C et 4,5 V à 120 °C) ;
• Numérique : un signal binaire ou une trame de données codée (ex. : un capteur de position d’arbre à cames transmettant des impulsions au calculateur) ;
• Fréquentiel : un signal dont la fréquence varie avec la grandeur mesurée (ex. : un capteur de vitesse de roue ABS).

Le rôle du capteur est donc double, celui de percevoir et traduire. Il est l’interface entre le monde physique (mécanique, thermique, chimique) et le monde électronique des calculateurs embarqués. Sans cette interface, les systèmes de gestion moteur, de sécurité active, de confort et d’aide à la conduite seraient tout simplement impossibles.

Ce qui distingue la technologie des capteurs automobiles des capteurs industriels génériques, c’est l’exigence de fiabilité dans des conditions extrêmes notamment les vibrations permanentes, écarts de température allant de -40 °C à +150 °C (voire +900 °C pour les capteurs d’échappement), humidité, projections d’eau, huile, carburant, poussière de route, et tout cela sur des durées pouvant dépasser 200 000 kilomètres et 15 ans de vie du véhicule. C’est ce niveau d’exigence qui fait de la conception et de la fabrication des capteurs automobiles une discipline à part entière dans l’ingénierie.

3. La classification des capteurs automobiles : une famille nombreuse et diverse

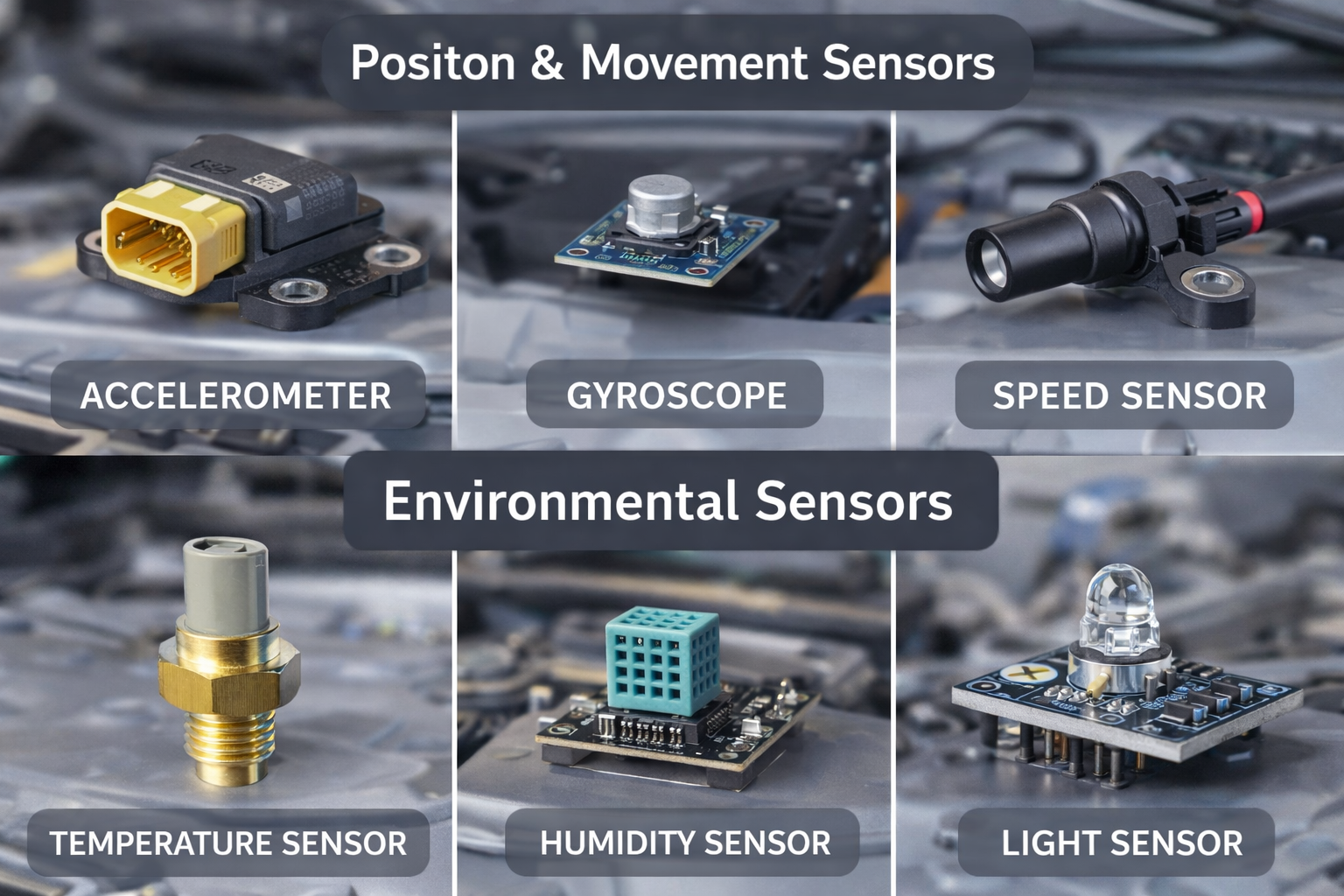

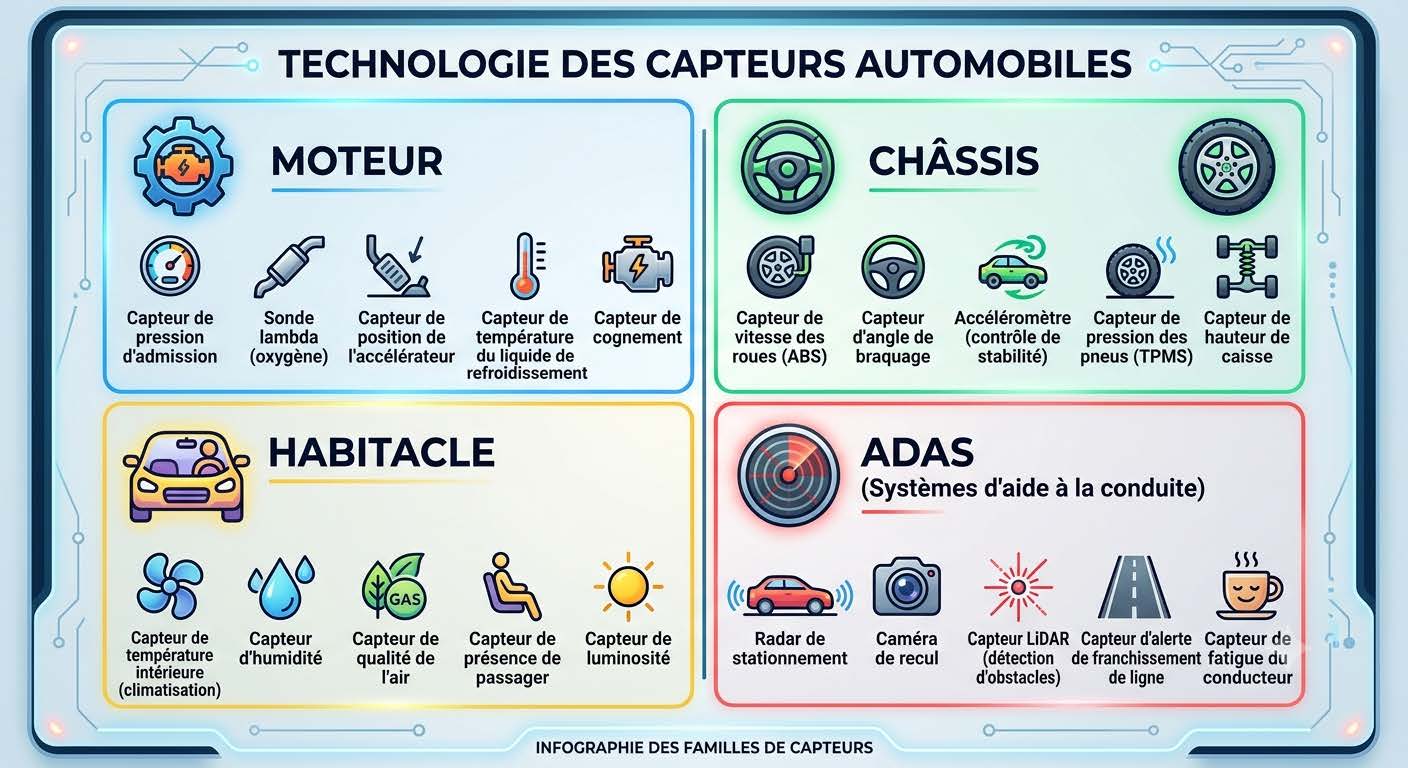

La technologie des capteurs automobiles recouvre une famille extraordinairement diverse de composants. Pour s’y retrouver, la classification par domaine fonctionnel est la plus éclairante.

Les capteurs de gestion moteur

Ce sont les capteurs les plus anciens et les plus critiques. Ils alimentent en permanence le calculateur moteur pour optimiser la combustion, la consommation et les émissions.

Le capteur de position du vilebrequin (CKP) est fondamental car il mesure la position angulaire et la vitesse de rotation du vilebrequin, permettant au calculateur de synchroniser l’injection et l’allumage avec une précision de l’ordre du degré. Sans lui, le moteur ne peut tout simplement pas fonctionner.

Le capteur de position d’arbre à cames (CMP) travaille en tandem avec le CKP pour identifier précisément le cylindre en phase de compression. Essentiel sur les moteurs à injection séquentielle et les architectures à distribution variable.

Le débitmètre d’air massique (MAF) mesure la quantité d’air entrant dans le moteur, information centrale pour calculer la quantité de carburant à injecter. Sa technologie repose sur un fil chauffant dont le refroidissement par le flux d’air est proportionnel au débit massique.

La sonde lambda, que nous avons détaillée dans un article précédent, mesure la concentration en oxygène résiduel dans les gaz d’échappement ; clé de voûte de la régulation du mélange air/carburant en boucle fermée.

Les capteurs de température (eau, air d’admission, gaz d’échappement, huile) permettent au calculateur d’adapter la gestion moteur aux conditions thermiques réelles.

Le capteur de cliquetis détecte les vibrations anormales causées par une détonation incontrôlée dans les cylindres et permet à l’ECU de retarder l’avance à l’allumage pour protéger le moteur.

Les capteurs de châssis et de sécurité active

C’est le domaine où la technologie des capteurs automobiles a connu sa plus spectaculaire expansion depuis les années 1990.

Les capteurs de vitesse de roue ABS (un par roue) mesurent la vitesse de rotation individuelle de chaque roue via un anneau magnétique denté et un capteur à effet Hall ou inductif. Leurs données alimentent non seulement l’ABS, mais aussi l’ESP, le contrôle de traction et les systèmes de freinage d’urgence automatique.

Les accéléromètres et gyroscopes de l’ESP mesurent l’accélération latérale et le taux de lacet du véhicule (sa rotation autour de l’axe vertical). En comparant les valeurs mesurées aux valeurs souhaitées calculées par l’ECU, le système peut détecter une perte de contrôle imminente et intervenir avant même que le conducteur ne le réalise.

Le capteur d’angle de braquage mesure précisément la position et la vitesse de rotation du volant, des informations essentielles pour l’ESP, la direction assistée électrique et les systèmes de maintien de voie.

Les capteurs de pression de pneus (TPMS) ; obligatoires sur tous les véhicules neufs en Europe depuis 2014, ils mesurent en temps réel la pression dans chaque pneumatique et alertent le conducteur en cas de sous-gonflage, prévenant ainsi les accidents liés à la défaillance des pneus.

Les capteurs de confort et d’habitacle

Le capteur de qualité d’air détecte la présence de gaz polluants dans l’air extérieur (CO, NOx, particules) et peut commander automatiquement la fermeture des aérations et le basculement en recyclage d’air.

Le capteur de pluie utilise le principe de la réflexion totale interne ; un faisceau infrarouge envoyé dans le pare-brise se réfléchit différemment selon que le verre est sec ou humide. Le calculateur en déduit l’intensité de la pluie et adapte la vitesse des essuie-glaces en conséquence.

Les capteurs de luminosité ambiante pilotent l’allumage automatique des phares, l’adaptation de la luminosité du tableau de bord et, sur les véhicules récents, les systèmes de feux directionnels adaptatifs.

Les capteurs de présence d’occupants (coussins piézoélectriques ou capteurs capacitifs intégrés aux sièges) permettent de moduler le déclenchement des airbags en fonction du poids et de la position des passagers.

Les capteurs ADAS et de perception de l’environnement

C’est la frontière technologique la plus active de la technologie des capteurs automobiles aujourd’hui. Les systèmes d’aide à la conduite avancés (ADAS — Advanced Driver Assistance Systems) reposent sur une fusion de plusieurs technologies de capteurs complémentaires.

Le radar (fréquence 24 GHz ou 77 GHz) mesure la distance et la vitesse relative des obstacles par émission et réception d’ondes radio. Il est au cœur du régulateur de vitesse adaptatif, du freinage d’urgence automatique et de la détection d’angles morts. Sa force réside sur le fait qu’il fonctionne parfaitement dans toutes les conditions météorologiques, y compris brouillard, pluie et neige.

L’ultrason mesure les distances courtes (0,1 à 5 mètres) par émission d’impulsions acoustiques. C’est la technologie des capteurs de stationnement, du système de détection de piétons basse vitesse et du parking automatique.

La caméra (monoculaire ou stéréoscopique) fournit une image de l’environnement que des algorithmes de vision par ordinateur analysent pour détecter les marquages au sol, les panneaux de signalisation, les piétons, les cyclistes et les autres véhicules. C’est la technologie la plus riche en information, mais aussi la plus sensible aux conditions d’éclairage et météorologiques.

Le LiDAR (Light Detection And Ranging) émet des impulsions laser et mesure le temps de retour pour construire une carte 3D précise de l’environnement immédiat. Longtemps réservé aux prototypes de véhicules autonomes en raison de son coût, le LiDAR solide (solid-state LiDAR) entre progressivement en production série sur les véhicules haut de gamme.

4. Comment les capteurs communiquent : le réseau CAN Bus

Comprendre la technologie des capteurs automobiles, c’est aussi comprendre comment les informations qu’ils génèrent circulent dans le véhicule. Car un capteur isolé, aussi précis soit-il, ne sert à rien si son signal ne parvient pas au bon calculateur au bon moment.

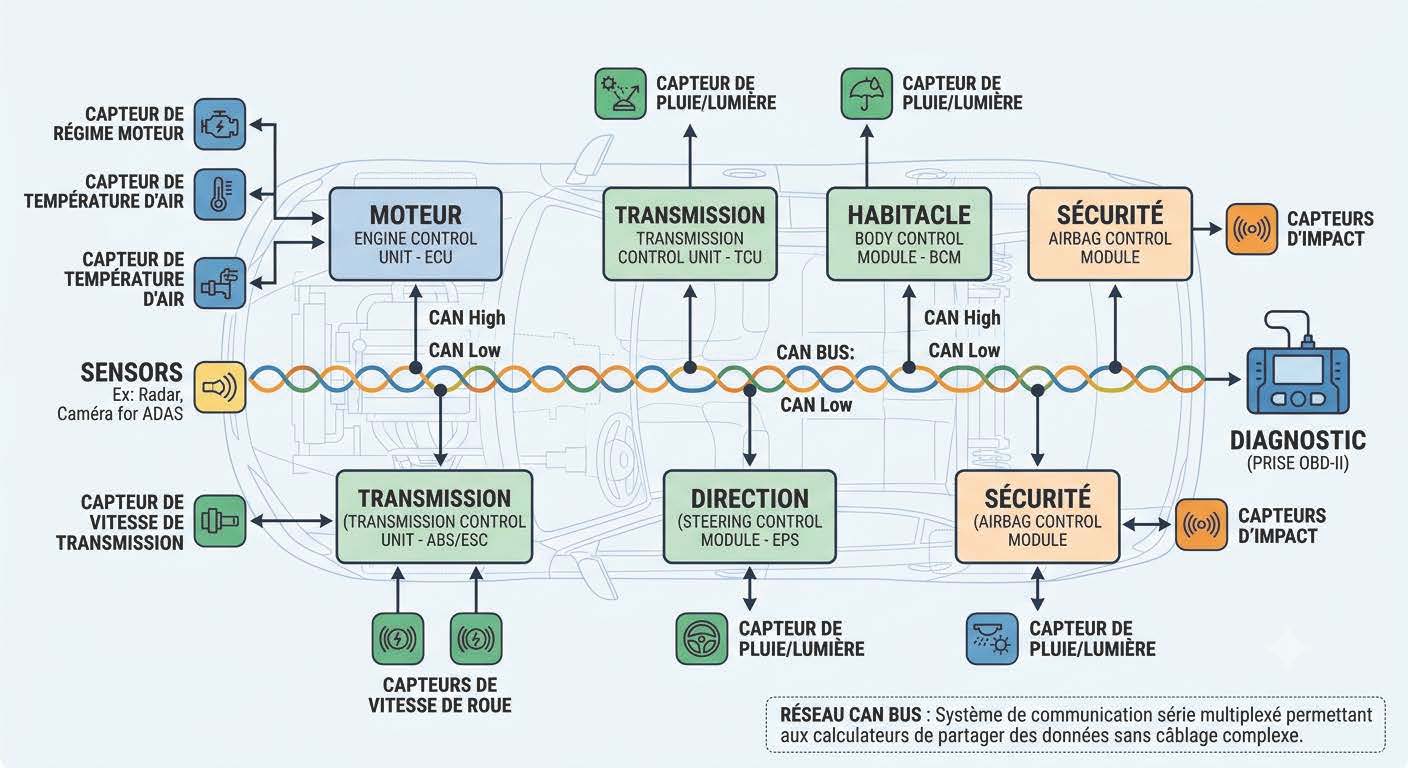

La réponse à cette problématique de communication est le réseau CAN Bus (Controller Area Network), introduit dans l’automobile par Bosch dans les années 1980 et aujourd’hui présent dans la quasi-totalité des véhicules produits dans le monde.

Le principe est celui d’un bus de données partagé. En effet, tous les calculateurs et capteurs du véhicule sont connectés à deux fils torsadés (CAN High et CAN Low) sur lesquels circulent des messages numériques codés. Chaque message contient un identifiant (qui l’envoie, quelle donnée) et une valeur. Chaque calculateur lit en permanence le bus et ne traite que les messages qui le concernent.

Les avantages de cette architecture sont considérables :

• Réduction du câblage : un seul réseau remplace des dizaines de liaisons point-à-point ;
• Vitesse : le CAN Bus haute vitesse (jusqu’à 1 Mbit/s) garantit une transmission quasi-instantanée des données critiques ;
• Robustesse : le protocole intègre des mécanismes de détection et de correction d’erreurs ;
• Diagnosticabilité : tous les défauts détectés par les capteurs et calculateurs sont accessibles via le port OBD2 avec une valise de diagnostic standardisée.

Sur les véhicules modernes, plusieurs réseaux CAN coexistent, segmentés par criticité ; un réseau CAN haute vitesse pour les calculateurs moteur, ABS et ESP (temps réel critique), un réseau CAN basse vitesse pour le confort et l’habitacle, et de plus en plus un réseau Ethernet automobile (100BASE-T1 ou 1000BASE-T1) pour les systèmes ADAS et d’infodivertissement à très haut débit de données.

6. L’évolution vers les capteurs intelligents et connectés

La prochaine frontière de la technologie des capteurs automobiles ne se situe plus seulement dans la précision de mesure ou la résistance aux conditions extrêmes. Elle se situe dans l’intelligence embarquée du capteur lui-même.

Les capteurs intelligents (smart sensors) intègrent dans leur boîtier non seulement l’élément sensible, mais aussi un microprocesseur capable de prétraiter le signal, d’effectuer des auto-diagnostics, de compenser les dérives thermiques et de communiquer directement sur le réseau CAN ou Ethernet sans passer par un module de traitement externe. Cette intégration réduit la latence, améliore la précision et simplifie l’architecture électronique du véhicule.

La connectivité ajoute une dimension supplémentaire. En effet, les capteurs des véhicules connectés (V2X – Vehicle to Everything) ne communiquent plus seulement avec les calculateurs du véhicule, mais avec l’infrastructure routière, les autres véhicules et les plateformes cloud. Un véhicule connecté peut ainsi partager en temps réel des données de capteurs (conditions de route, météo localisée, incidents) avec d’autres véhicules de la flotte, une forme d’intelligence collective au service de la sécurité routière.

L’intelligence artificielle embarquée transforme également la façon dont les données de capteurs sont exploitées. Les algorithmes de deep learning, notamment pour la fusion des données radar-caméra-LiDAR des systèmes ADAS, permettent une interprétation de l’environnement bien plus robuste que les approches algorithmiques classiques, ouvrant la voie à des niveaux d’autonomie de conduite toujours plus élevés.

7. Entretien et vigilance : comment préserver ses capteurs

La durabilité des capteurs automobiles dépend en grande partie du soin apporté à l’entretien général du véhicule. Quelques pratiques préventives permettent de prolonger leur durée de vie et d’éviter des pannes coûteuses.

Respecter les intervalles de vidange. Une huile moteur dégradée dépose des résidus sur les capteurs en contact avec le circuit huileux (pression d’huile, température d’huile) et accélère leur usure. Une huile propre aux spécifications constructeur est la première protection des capteurs moteur.

Utiliser un carburant de qualité. Les capteurs du circuit d’injection et d’échappement (sonde lambda, capteur EGT, injecteurs) sont particulièrement sensibles à la qualité du carburant. Les carburants de mauvaise qualité chargés en soufre et en impuretés accélèrent leur dégradation.

Ne pas négliger le nettoyage du filtre à air. Un filtre à air colmaté génère une dépression excessive dans le collecteur d’admission, modifiant les conditions de mesure du débitmètre d’air et du capteur de pression absolue (MAP). Remplacer le filtre aux intervalles préconisés est une protection indirecte des capteurs d’admission.

Inspecter les connecteurs lors des révisions. La corrosion des connecteurs électriques est la première cause de panne de capteurs, avant la défaillance du capteur lui-même. Un nettoyage à la graisse diélectrique lors des révisions peut prévenir des faux contacts et des codes défaut parasites.

Traiter immédiatement tout voyant moteur allumé. Un voyant moteur ignoré ne s’éteint pas par miracle. Chaque kilomètre parcouru avec un capteur défaillant peut aggraver la situation en entraînant des dommages secondaires sur d’autres composants.

8. Conclusion

La technologie des capteurs automobiles est bien plus qu’un sujet réservé aux ingénieurs et aux techniciens. C’est le fondement invisible de toute l’expérience automobile moderne ; la sécurité de votre freinage d’urgence, l’efficacité de votre consommation, le confort de votre climatisation automatique, la précision de votre régulateur de vitesse adaptatif. Chacune de ces expériences que vous vivez au quotidien au volant de votre véhicule est rendue possible par des dizaines de capteurs qui travaillent en silence, en harmonie, à des vitesses que l’esprit humain ne peut qu’à peine concevoir.

Comprendre les types de capteurs, leurs principes de fonctionnement, leurs modes de communication et leurs signes de défaillance, c’est se donner les moyens de mieux entretenir son véhicule, de mieux dialoguer avec son garagiste et de mieux appréhender les technologies qui transforment l’automobile sous nos yeux vers des véhicules toujours plus sûrs, plus propres et progressivement plus autonomes.

L’avenir de l’automobile sera sensoriel, connecté et intelligent. Et cet avenir est déjà, pour une grande partie, à l’œuvre sous votre capot, derrière vos roues et tout autour de votre carrosserie, à chaque instant de votre conduite.

Chez Automobile237, nous continuerons à décrypter pour vous chaque composant, chaque technologie, chaque évolution de ce monde automobile francophone que nous aimons et que nous cherchons à rendre accessible à tous. Parce que comprendre sa voiture, c’est aussi l’aimer différemment.
