Le frein à tambour équipe encore l’essieu arrière de très nombreuses voitures, et il est souvent le grand oublié de l’entretien : on ne le voit pas, donc on n’y pense pas. Pourtant, comprendre le fonctionnement d’un frein à tambour et son entretien permet d’éviter les pannes coûteuses et surtout les défauts de freinage dangereux. Ce guide explique comment il travaille, ce qu’il faut contrôler, à quels signes remplacer les pièces d’usure, et présente le kit complet Bosch KS645.
⚙️ Comment fonctionne un frein à tambour ?
Le principe : la friction à l’intérieur du tambour
Un tambour en fonte, solidaire de la roue, tourne avec elle. À l’intérieur, sur un plateau fixe, deux mâchoires portent des garnitures de friction. Quand vous appuyez sur la pédale, le maître-cylindre envoie du liquide sous pression aux cylindres de roue. Leurs pistons écartent les mâchoires, qui frottent contre la paroi interne du tambour. Cette friction transforme l’énergie du véhicule en chaleur et le ralentit.
Sur une voiture, ce frein à tambour est hydraulique. Le pneumatique (air comprimé) est réservé aux poids lourds.
Les composants à connaître
| Pièce | Rôle |
|---|---|
| Tambour | Surface de friction, tourne avec la roue |
| Plateau de frein | Support fixe de tout le mécanisme |
| Mâchoires + garnitures | Pièces d’usure qui frottent sur le tambour |
| Cylindre de roue | Transforme la pression hydraulique en poussée |
| Ressorts de rappel | Ramènent les mâchoires au repos |
| Ressorts et épingles de maintien | Plaquent les mâchoires sur le plateau |
| Rattrapage automatique | Compense l’usure des garnitures |
| Levier et câble de frein à main | Commande mécanique du frein de stationnement |
L’effet d’auto-serrage
Dans le montage le plus courant, la mâchoire dite primaire est entraînée par la rotation du tambour, ce qui accentue son appui contre la paroi. C’est l’auto-serrage : l’effort de freinage obtenu dépasse l’effort appliqué par le piston. Le frein à tambour est donc puissant avec peu de pression, mais sensible à l’état des garnitures. Une garniture huileuse, humide ou vitrifiée change brutalement son comportement et peut provoquer un freinage à-coups ou un tirage d’un côté.
Rattrapage automatique et frein à main
À mesure que les garnitures s’usent, elles s’éloignent du tambour. Le rattrapage automatique rapproche les mâchoires pour garder une course de pédale constante. Quand il se grippe, la pédale s’allonge. Le frein à tambour intègre aussi le frein de stationnement : un câble tire un levier qui écarte les mâchoires mécaniquement, sans passer par l’hydraulique. C’est l’un de ses atouts : pas d’étrier supplémentaire.
🔍 Pourquoi trouve-t-on encore des freins à tambour à l’arrière ?
Au freinage, le poids se reporte vers l’avant ; en effet, environ 70 à 80 % du travail est fourni par les freins avant, l’arrière n’en assurant que 20 à 30 %. Un frein à tambour suffit donc largement pour cet essieu, et il offre de vrais avantages.
| Critère | Frein à tambour | Frein à disque |
|---|---|---|
| Coût de fabrication et d’entretien | Plus faible | Plus élevé |
| Durée de vie des garnitures | Souvent plus longue | Plus courte |
| Protection contre boue, eau, sel | Très bonne (mécanisme fermé) | Exposé |
| Dissipation de chaleur | Limitée | Excellente |
| Frein de stationnement intégré | Oui | Parfois un mécanisme dédié |
Sa limite : un tambour fermé évacue mal la chaleur. En descente prolongée ou en usage intensif, le risque de perte d’efficacité est plus élevé qu’avec un disque.
🛠️ Entretien du frein à tambour : ce que contrôle un professionnel
Faites inspecter vos freins arrière au minimum une fois par an ou tous les 30 000 km. Raccourcissez cet intervalle si vous roulez sur routes poussiéreuses ou boueuses, en ville, ou souvent chargé. Voici les points de contrôle de l’entretien du frein à tambour :
| Point de contrôle | Ce qu’on vérifie | Seuil d’alerte |
|---|---|---|
| Garnitures | Épaisseur restante, état de surface | Environ 2 mm restants (valeur exacte selon constructeur) ; garniture vitrée, huileuse ou fissurée |
| Tambour | Rayures, ovalisation, diamètre | Diamètre supérieur au maximum gravé sur le tambour, fissure |
| Cylindres de roue | Fuite autour des soufflets, pistons grippés | Toute trace de liquide |
| Ressorts | Corrosion, déformation | Remplacement avec le kit |
| Rattrapage automatique | Mouvement libre | Grippage |
| Câble de frein à main | Gaine grippée, course excessive | Réglage ou remplacement |
| Liquide de frein | Âge, teneur en eau | Remplacement tous les 2 ans |
Liquide de frein. Il absorbe l’humidité de l’air. En vieillissant, son point d’ébullition baisse, ce qui dégrade le freinage lors de sollicitations prolongées. Un remplacement tous les deux ans est la règle, que vous roulez beaucoup ou non.
Nettoyage et graissage. Dépoussiérez avec un nettoyeur freins spécifique, jamais à l’air comprimé : la poussière de friction est nocive à respirer. Appliquez une graisse haute température uniquement sur les points de glissement des mâchoires sur le plateau. Jamais sur les garnitures ni sur la paroi du tambour.
🚨 Les signes d’usure : quand remplacer un frein à tambour ?
- Pédale plus longue ou spongieuse : rattrapage grippé, garnitures usées ou air dans le circuit.
- Frein à main qui monte très haut ou à régler souvent.
- Bruit de frottement métallique : la garniture est usée jusqu’au support.
- Grincement ou claquement à l’arrière au freinage.
- Voiture qui tire d’un côté : usure ou contamination inégale.
- Pulsations dans la pédale : tambour ovalisé.
- Roue arrière très chaude ou odeur de brûlé : mâchoires qui traînent.
- Traces de liquide à l’intérieur de la jante : cylindre de roue qui fuit, remplacement immédiat.
Les garnitures durent en général entre 80 000 et 150 000 km selon le style de conduite, mais l’âge compte aussi : même avec des garnitures correctes, ressorts et cylindres vieillissants justifient une remise à neuf complète.
🔧 Pourquoi remplacer le kit complet plutôt que les seules mâchoires
- Toujours par essieu. Changer un seul côté crée un déséquilibre et un tirage au freinage.
- Les ressorts se fatiguent. Après des années de cycles thermiques, ils perdent de leur tension : mauvais retour des mâchoires, traînée, usure prématurée.
- Les cylindres de roue vieillissent. Leurs joints finissent par fuir, et une fuite sur une garniture neuve la rend inefficace.
- La main-d’œuvre est la même. Le démontage est déjà fait : autant tout remettre à neuf.
Aperçu de l’intervention
- Caler le véhicule, déposer les roues arrière.
- Retirer le tambour (desserrer le rattrapage si nécessaire).
- Photographier le montage avant de démonter.
- Déposer ressorts et mâchoires, puis remplacer les cylindres de roue.
- Nettoyer le plateau, graisser les points d’appui.
- Monter mâchoires, ressorts et rattrapage neufs.
- Contrôler l’état du tambour, remonter.
- Purger le circuit (indispensable dès qu’un cylindre est changé).
- Pomper la pédale, régler le frein à main, serrer les roues au couple prescrit, faire un essai.
Après remplacement, prévoyez un rodage de 200 à 300 km avec des freinages progressifs, sans freinage violent répété. Cette intervention touche directement à la sécurité : si vous n’avez pas l’habitude de la purge, confiez-la à un professionnel.

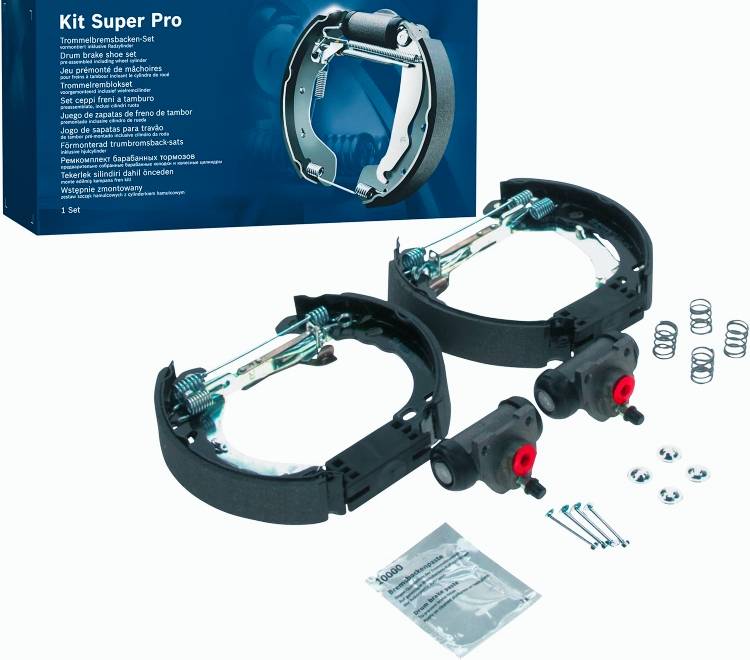

📦 Kit de frein à tambour Bosch KS645 : contenu et points à vérifier

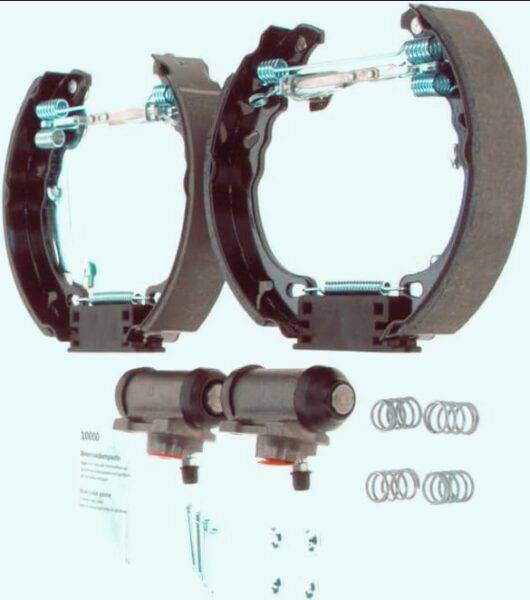

Le kit Bosch « Super Pro » regroupe les pièces d’usure de l’essieu : mâchoires avec garnitures, deux cylindres de roue, ressorts de rappel et de maintien, épingles de fixation et graisse spécialisée. Le but est de tout remplacer en une seule intervention.
Avant d’acheter :
- Vérifiez la compatibilité avec la référence KS645, votre carte grise et le diamètre de votre tambour. Un kit est conçu pour des applications précises car il n’existe pas de kit universel ;
- Contrôlez vos tambours. Ils se vendent généralement séparément. Mesurez-les et comparez avec le diamètre maximal gravé ;
- Prévoyez du liquide de frein neuf pour la purge.
