En 1954, la Citroën DS est présentée au Salon de Paris. En quelques heures, 12 000 exemplaires sont réservés. Ce n’est pas le design seul qui provoque cette ruée, c’est la suspension. Pour la première fois, une voiture montait et descendait seule, absorbait les nids-de-poule sans que le conducteur ne les ressente, et maintenait une hauteur de caisse constante quelle que soit la charge à bord. Soixante-dix ans plus tard, cette technologie a équipé plus de 15 millions de véhicules et continue d’influencer l’ingénierie des suspensions premium mondiales, y compris chez Rolls-Royce.
Comprendre comment fonctionne la suspension hydropneumatique Citroën n’est pas qu’une curiosité historique. C’est une compétence pratique pour tout propriétaire ou technicien confronté à un système dont la méconnaissance génère les deux pannes les plus coûteuses de l’automobile française contemporaine, à savoir la contamination de liquide et les sphères ignorées jusqu’à destruction complète.
Table des matières
Section 1 — Pourquoi Citroën a inventé la suspension hydropneumatique
1.1 Les limites fondamentales des suspensions conventionnelles
Un ressort en acier a une caractéristique fixe, sa raideur est constante. Il peut être calibré pour absorber confortablement les petites irrégularités ou pour résister aux compressions importantes en charge, jamais efficacement pour les deux simultanément. Le conducteur subit ce compromis permanent.
La deuxième limite est la dépendance charge-comportement. Un véhicule chargé de passagers et de bagages s’affaisse sur ses ressorts, réduit sa garde au sol, dérégle ses phares et modifie son comportement dynamique. Ces défauts étaient acceptés comme inhérents à la mécanique jusqu’à ce qu’un ingénieur Citroën nommé Paul Magès décide qu’ils ne l’étaient pas.
1.2 La révolution conceptuelle de Paul Magès
La réponse de Magès, brevetée en 1954, repose sur un principe physique simple mais brillant dans son application ; c’est celui de remplacer le ressort métallique par du gaz comprimé séparé de l’huile par une membrane souple dans une sphère métallique.
Le gaz (de l’azote pur) a une propriété que l’acier n’a pas, sa raideur augmente proportionnellement à sa compression. Un ressort métallique oppose la même résistance au premier et au dixième centimètre de compression. Un gaz comprimé oppose une résistance croissante douce sur les petits chocs, ferme sur les grands. Cette progressivité naturelle est la clé du confort exceptionnel de la DS.
La deuxième innovation est la correction d’assiette automatique. En effet, un système hydraulique sous pression maintient la hauteur de caisse constante en ajoutant ou retirant de l’huile dans les vérins de suspension selon la charge. Un véhicule qui se charge de cinq personnes revient à sa hauteur nominale en moins d’une minute. Un mécanisme qui paraît magique mais qui obéit à des principes hydrauliques d’une logique imparable.
1.3 Les véhicules qui ont porté cette technologie
La DS (1955) ouvre la liste, mais la technologie se prolonge sur une lignée continue, notamment avec les modèles SM, CX, BX, XM, Xantia, C5 et C6 ; soixante-dix ans de développement ininterrompu. Ce qui est moins connu est le fait que la Rolls-Royce Silver Shadow de 1966 utilisait des composants hydrauliques achetés directement à Citroën. Quand la marque britannique la plus prestigieuse au monde achète sa technologie de suspension à un constructeur français, cela dit quelque chose sur la valeur de l’invention.

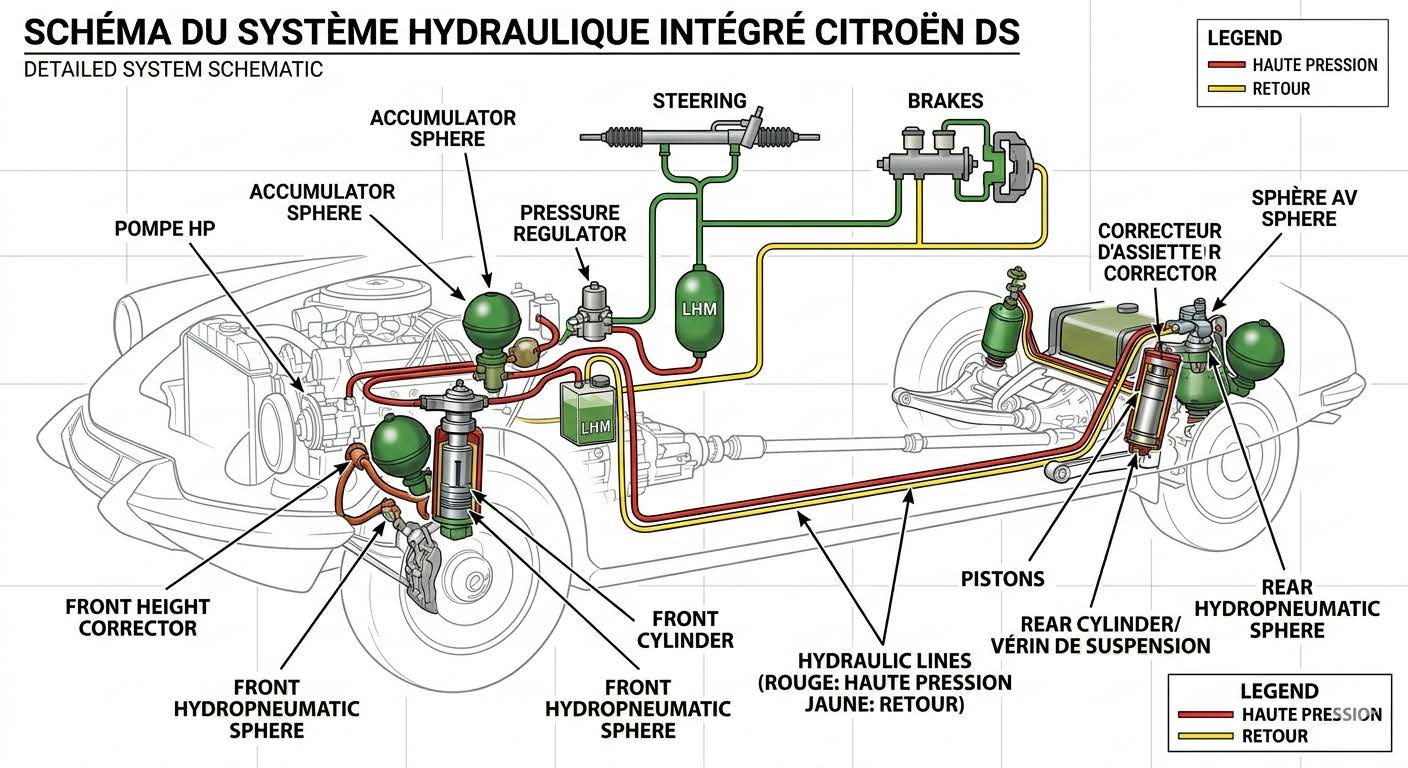

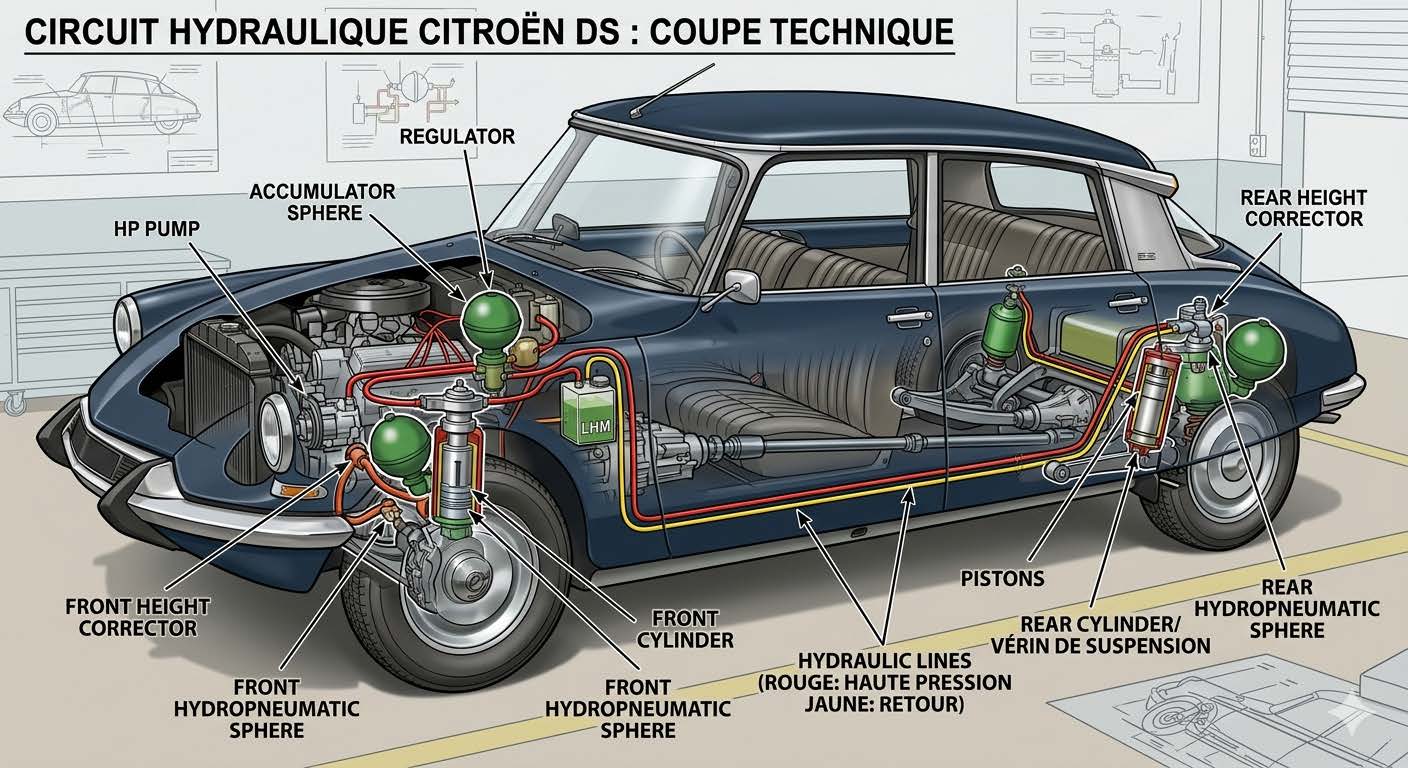

Section 2 — Anatomie du système : les composants essentiels
2.1 La pompe hydraulique haute pression
Entraînée par le moteur, la pompe hydraulique génère en permanence une pression de 150 à 180 bar dans le circuit, soit 150 à 180 fois la pression atmosphérique. Cette pression est le sang du système car sans elle, rien ne fonctionne. Un accumulateur sphérique principal en sortie de pompe stocke cette énergie hydraulique et lisse les variations de débit, permettant plusieurs manœuvres de suspension et de freinage après l’arrêt du moteur.
C’est ce stockage de pression qui explique un comportement qui désarçonne souvent les novices étant donné qu’une Citroën à suspension hydropneumatique posée sur ses butées n’est pas mécaniquement en panne. Son circuit n’est simplement plus sous pression, soit par arrêt prolongé, soit par fuite. La voiture qui remonte progressivement au démarrage est un système qui fonctionne normalement.

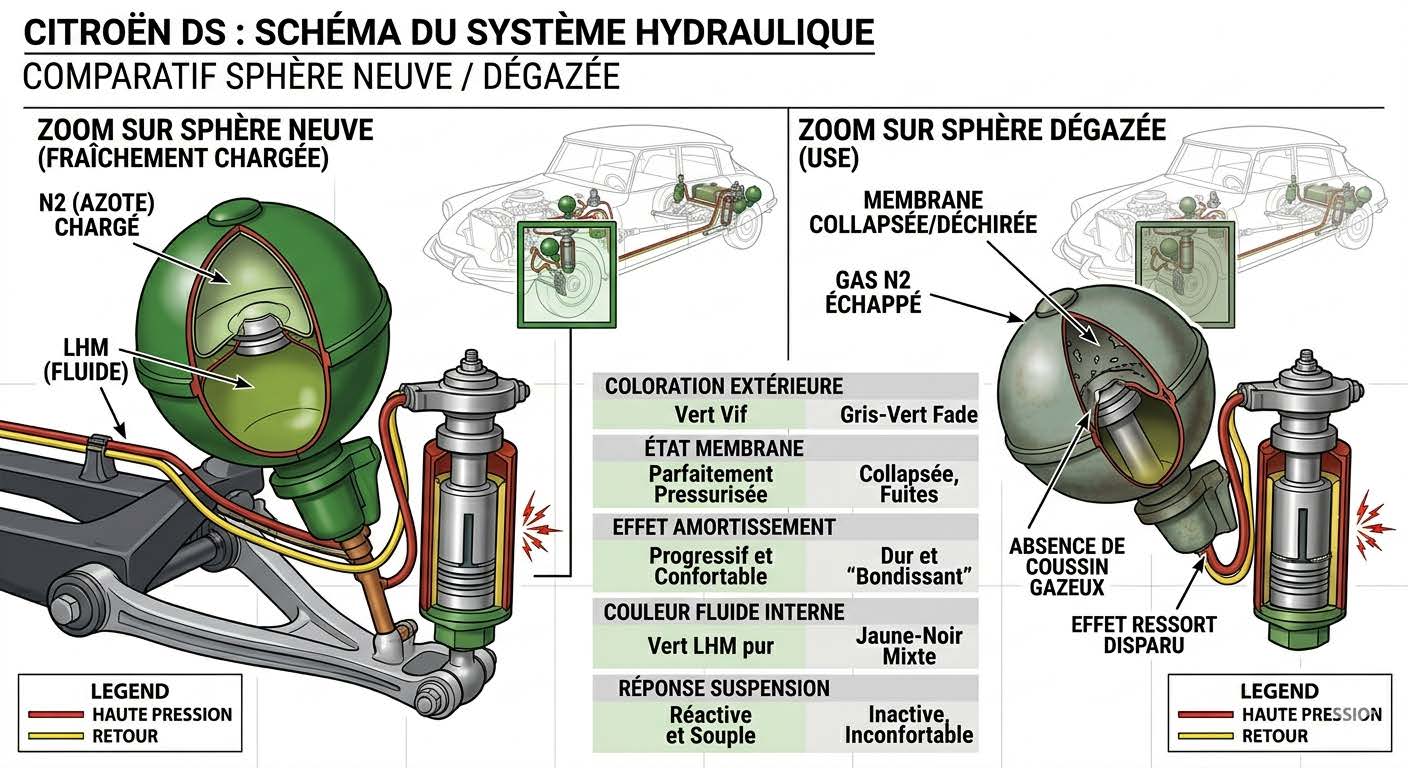

2.2 Les sphères de suspension : des ressorts en gaz
Chaque sphère est un boîtier métallique divisé en deux chambres par une membrane souple en caoutchouc butyle. La chambre supérieure contient de l’azote comprimé à 50 à 80 bar selon le type et la position. La chambre inférieure est connectée au circuit hydraulique et reçoit l’huile sous pression.
Lors d’un franchissement d’obstacle, le vérin de suspension monte, pousse l’huile dans la sphère, comprime l’azote qui résiste de façon progressive et restitue l’énergie en renvoyant l’huile vers le vérin. L’amortissement est intégré dans le flux hydraulique lui-même, via des orifices calibrés dans le corps de la sphère.
La durée de vie d’une sphère est de 8 à 15 ans selon l’usage. La membrane se perméabilise progressivement, l’azote migre lentement dans l’huile, la pression chute, et la sphère devient progressive puis totalement inerte. Ce processus est graduel, ce qui explique pourquoi le conducteur s’habitue à une dégradation qu’un passager occasionnel perçoit immédiatement.
2.3 Les correcteurs d’assiette : le nivelage automatique
C’est le composant qui réalise la « magie » du maintien de hauteur. Une biellette mécanique relie l’axe de chaque roue directement au correcteur d’assiette. Quand la carrosserie descend par rapport à la roue (parce que vous chargez le coffre ou montez des passagers), la biellette pivote le correcteur, qui ouvre un passage hydraulique ; l’huile haute pression entre dans le vérin, le pousse, la caisse remonte à sa hauteur nominale. La biellette revient en position neutre, le correcteur ferme le passage. Le processus s’arrête seul.
Le délai visible de correction (entre 30 et 90 secondes selon les générations) est l’un des signes de bonne santé du système. Une voiture qui ne revient jamais à sa hauteur, ou qui revient trop lentement, a un correcteur encrassé ou usé.
2.4 Le liquide hydraulique : LHM ou LDS, une distinction vitale
C’est le point le plus critique de tout l’entretien de la suspension hydropneumatique. Deux liquides incompatibles coexistent selon les générations de véhicules.
Le LHM (Liquide Hydraulique Minéral) de couleur verte équipe les véhicules jusqu’aux années 1990 (DS, SM, CX, BX, XM première génération). Le LDS (Liquide Développement Spécial) de couleur rouge/orange équipe les générations plus récentes (Xantia post-1997, C5, C6, Hydractive 3). Ces deux liquides utilisent des formulations chimiques différentes, leurs joints respectifs ne sont pas compatibles avec l’autre liquide.
Ajouter du LHM dans un circuit LDS, ou l’inverse, détruit les joints élastomères dans tout le circuit en quelques dizaines de kilomètres. Les fuites se multiplient simultanément sur l’ensemble du système. La réparation implique le remplacement de tous les joints de tous les composants, une intervention qui peut dépasser 3 000 €. Un bidon mal identifié au moment d’un complément de niveau est la cause documentée de cet accident.
2.5 Le levier de hauteur de caisse
Ce levier au plancher est l’une des interfaces les plus intuitives jamais conçues pour un système de suspension. Il déplace mécaniquement la butée de référence de tous les correcteurs d’assiette simultanément, le système s’adapte automatiquement à la nouvelle hauteur demandée. Position basse pour l’autoroute (stabilité aérodynamique), normale pour l’usage courant, haute pour franchir un obstacle ou changer une roue, très haute pour s’extraire d’un terrain détrempé.
Section 3 — Les générations : de la suspension simple à l’Hydractive
3.1 La suspension hydropneumatique passive (DS, SM, CX, BX, XM)
Dans sa forme originale, le système est entièrement passif et mécanique. Quatre sphères de suspension (une par roue) et une sphère d’accumulateur principal, des correcteurs mécaniques, une pompe entraînée par le moteur. Aucune électronique. Cette architecture, d’une fiabilité remarquable une fois maîtrisée, équipe des véhicules encore en circulation après 50 ans de service.
3.2 L’Hydractive 1 et 2 (XM, Xantia) : la suspension à géométrie variable
L’Hydractive introduit une sphère supplémentaire par essieu (l’inter-sphère) que des électrovannes connectent ou déconnectent au circuit principal selon les conditions de conduite détectées par des capteurs.
En mode souple (inter-sphère connectée), le volume d’azote disponible est plus grand, la suspension est plus douce, idéale pour la grande route. En mode ferme (inter-sphère déconnectée), le volume se réduit, la suspension se raffermit pour les virages et les conduite sportive. La commutation entre les deux modes est pilotée en continu par des capteurs de vitesse, d’angle de volant, d’accélération latérale et de position d’accélérateur. Le conducteur ne perçoit que le résultat, à savoir une voiture qui semble s’adapter à sa demande.
3.3 L’Hydractive 3 et 3+ (C5, C6) : l’aboutissement
L’Hydractive 3 remplace les deux états discrets (souple/ferme) par une modulation continue de la raideur via des vannes proportionnelles. La suspension ne choisit plus entre deux modes, elle interpolle en permanence sur une plage continue. L’intégration avec l’ESP, le contrôle de trajectoire et le régulateur de vitesse adaptatif crée un système dont la sophistication dépasse tout ce qu’un ressort mécanique peut réaliser. Les modes Comfort, Normal et Sport sélectionnables par le conducteur modifient les cartographies de pilotage des vannes ; trois philosophies de conduite sur la même mécanique.
Section 4 — Pannes fréquentes et diagnostic de la suspension hydropneumatique
4.1 Les défaillances documentées et leurs coûts
| Défaillance | Symptômes | Coût estimé |
|---|---|---|
| Sphère de suspension dégazée | Chocs durs sur les roues concernées | 40 – 120 € par sphère |
| Correcteur d’assiette usé | Affaissement persistant d’un côté | 80 – 200 € |
| Fuite de liquide hydraulique | Tache verte/rouge sous le véhicule | 100 – 500 € selon fuite |
| Pompe hydraulique HS | Voiture qui ne monte plus | 300 – 800 € |
| Joint de vérin percé | Affaissement d’une roue après arrêt | 150 – 400 € |
| Accumulateur principal dégazé | Affaissement rapide à l’arrêt moteur | 80 – 200 € |
| Contamination LHM/LDS | Fuites multiples simultanées | 1 000 – 3 000 € |
4.2 La sphère dégazée : détecter la panne en 30 secondes
C’est la panne la plus fréquente sur tout véhicule équipé de ce système, et la plus simple à détecter sans outil. Le test se réalise à l’arrêt, voiture au sol ; appuyez fermement sur chaque aile et relâchez brutalement. Une suspension fonctionnelle rebondit une fois puis se stabilise. Une sphère dégazée ne rebondit pas car la carrosserie reste figée après la pression.
L’asymétrie de comportement entre côté conducteur et côté passager sur mauvaise route est l’autre signal caractéristique. En effet, un côté absorbe les irrégularités, l’autre les transmet directement à la carrosserie. La différence est immédiatement perceptible et impossible à confondre avec une autre panne.
Avant de remplacer une sphère, vérifiez si elle peut être regazée. Un atelier spécialisé peut recharger la sphère en azote pur (jamais d’air comprimé car l’oxygène oxyde irrémédiablement la membrane) pour 20 à 40 € selon la taille. Si la membrane est encore intègre, le regazage restaure 100 % des performances pour une fraction du coût d’une sphère neuve.
4.3 La contamination de liquide : reconnaître l’urgence
La couleur du liquide dans le réservoir est le premier et le plus rapide des diagnostics. Le vert clair indique un LHM en bon état. Rouge/orange indique que le LDS est en bon état. Marron trouble ou émulsionné équivaut à un liquide fortement dégradé, possible contamination, intervention immédiate nécessaire.
Une voiture présentant simultanément des fuites sur plusieurs points du circuit (vérin, correcteur, sphère, pompe) doit immédiatement faire suspecter une contamination. Ce mode de défaillance en cascade est la signature d’une incompatibilité chimique entre liquide et joints.
Section 5 — Entretien : les intervalles et gestes essentiels
5.1 Le remplacement du liquide hydraulique
L’intervalle recommandé est de 60 000 km ou 3 ans, selon la première échéance atteinte. Le liquide s’oxyde avec le temps et perd ses propriétés lubrifiantes, accélérant l’usure de la pompe et des correcteurs d’assiette. Un liquide dégradé se reconnaît à sa coloration sombre et à une légère odeur de brûlé.
La procédure correcte est la vidange totale suivie d’un rinçage du circuit avec du liquide neuf avant le remplissage définitif. Un simple remplissage sans vidange laisse 40 à 60 % de vieux liquide contaminer le neuf, une fausse économie qui accélère la dégradation des composants.
5.2 Le contrôle des sphères
Un contrôle tous les 2 ans ou 30 000 km permet de détecter le dégazage progressif avant qu’il n’affecte le confort de façon notable. En atelier, un manomètre spécifique mesure directement la pression d’azote résiduelle dans chaque sphère avec une valeur normale entre 50 et 80 bar selon le type. Une pression inférieure à 40 bar indique une sphère à rechanger ou regazer.
5.3 Les habitudes qui prolongent la durée de vie du système
Ne jamais ajouter de liquide sans avoir identifié la référence exacte sur la plaque constructeur du véhicule, cette précaution prend dix secondes et peut éviter une réparation à 3 000 €. Laisser tourner le moteur deux minutes avant tout départ par temps froid, sachant que la viscosité du liquide froid ralentit la montée en pression et peut créer des micro-bulles dans le circuit. Eviter de couper le moteur avec la commande de hauteur en position haute, la pression chute rapidement et les vérins travaillent à la limite de leur course jusqu’au prochain démarrage.
Section 6 — Ce que ça change selon votre profil
Pour un ingénieur en conception, l’héritage hydropneumatique se retrouve dans les systèmes modernes sous une forme simplifiée. Le Citroën Advanced Comfort équipant les C5 Aircross et C4 récents utilise des butées hydrauliques progressives, même philosophie de confort, sans circuit haute pression complexe. La pertinence de la correction d’assiette automatique augmente avec l’électrification, sachant que les batteries représentent 200 à 500 kg de masse additionnelle sur les BEV, rendant le maintien actif de la hauteur de caisse encore plus justifié qu’en 1954. Rolls-Royce l’a compris, le Ghost et le Phantom actuels utilisent toujours des systèmes hydrauliques actifs pour gérer ce défi.
Pour un technicien en formation, la compétence hydropneumatique est une rareté sur le marché de l’emploi. Les véhicules équipés de ce système ont entre 10 et 50 ans, mais ils sont des millions à circuler en Europe, et les techniciens capables de les diagnostiquer correctement se font rares. Maîtriser le test de sphères, la procédure de vidange circuit et le diagnostic Hydractive via DiagBox ou Lexia est un positionnement qui se monnaie. La formation spécifique PSA/Citroën sur les systèmes Hydractive reste accessible via les centres de formation constructeur.
Pour une propriétaire d’une Xantia, d’un C5 ou d’un BX, deux règles suffisent à éviter les réparations majeures. La première consistant à ne jamais faire l’appoint de liquide sans connaître la référence exacte (LHM vert ou LDS rouge), quitte à appeler un atelier avant de toucher au réservoir. La Deuxième règle est celle de ne pas repousser l’intervention quand une asymétrie de comportement apparaît sur mauvaise route. Une sphère regazée à 30 € traitée immédiatement ne deviendra jamais une membrane percée irréparable à 120 € de remplacement, et surtout pas un joint de vérin endommagé par un fonctionnement à sec à 400 €.
Conclusion
La suspension hydropneumatique Citroën est à la fois l’une des inventions automobiles les plus originales du XXe siècle et l’un des systèmes les mieux adaptés aux contraintes contemporaines ; confort absolu, correction de charge automatique, adaptabilité. Elle reste à ce jour sans équivalent en termes de rapport confort/sophistication sur les véhicules de grande série.
Sa maintenance est simple à condition d’en comprendre les principes, notamment le bon liquide, au bon intervalle, avec des sphères contrôlées régulièrement. Ces trois gestes séparent un système qui dure 30 ans sans casse majeure d’un système qui enchaîne les réparations coûteuses. La méconnaissance de cette technologie est son seul vrai ennemi.
💡 Continuez votre lecture sur Automobile237 :
❓ FAQ : Comment fonctionne la suspension hydropneumatique Citroën
1. Comment fonctionne la suspension hydropneumatique Citroën ?
Elle remplace les ressorts métalliques par des sphères contenant de l’azote comprimé séparé de l’huile par une membrane. Un circuit hydraulique sous 150 à 180 bar alimente des vérins qui soutiennent la carrosserie. Des correcteurs d’assiette maintiennent automatiquement la hauteur constante quelle que soit la charge, en ajoutant ou retirant de l’huile dans les vérins.
2. Comment savoir si une sphère de suspension Citroën est dégazée ?
Appuyez fermement sur chaque aile et relâchez brutalement. Une sphère fonctionnelle génère un rebond unique. Une sphère dégazée ne rebondit pas, la carrosserie reste figée. L’asymétrie de comportement entre côté conducteur et passager sur mauvaise route est l’autre signal caractéristique.
3. Quelle est la différence entre le LHM vert et le LDS rouge sur Citroën ?
Le LHM (vert) équipe les véhicules jusqu’aux années 1990. Le LDS (rouge/orange) équipe les générations plus récentes. Ces deux liquides sont chimiquement incompatibles, leur mélange détruit les joints de tout le circuit en quelques dizaines de kilomètres. Toujours identifier la référence exacte sur la plaque constructeur avant tout appoint.
4. À quelle fréquence faut-il entretenir une suspension hydropneumatique ?
Remplacement du liquide hydraulique tous les 60 000 km ou 3 ans. Contrôle des sphères tous les 2 ans ou 30 000 km. Ces deux intervalles suffisent à maintenir le système en parfait état sur une durée de vie très longue.
5. Peut-on rouler avec une suspension hydropneumatique défaillante ?
Cela dépend de la défaillance. Une sphère dégazée dégrade le confort mais permet de rouler prudemment. Une fuite importante de liquide nécessite un arrêt immédiat, sans pression hydraulique, la voiture s’affaisse sur ses butées et le freinage peut être affecté sur les véhicules dont le freinage est aussi alimenté par le circuit hydraulique.
