Le moteur moderne est un écosystème de précision où chaque composant joue un rôle critique. Parmi les pièces les moins connues du grand public mais pourtant essentielles figure le capteur VVTi de voiture. Ce petit élément électronique conditionne directement les performances de votre moteur, sa consommation de carburant et ses émissions polluantes. Panne discrète, conséquences parfois sévères : voici tout ce que vous devez savoir pour comprendre, diagnostiquer et entretenir ce capteur.
1. Qu'est-ce que le système VVTi ?
Avant de s’intéresser au capteur lui-même, il est nécessaire de comprendre le système auquel il appartient. VVTi est l’acronyme de Variable Valve Timing with intelligence, soit en français : distribution variable à calage intelligent. Cette technologie a été développée et popularisée par Toyota à partir des années 1990 avant d’être adoptée, sous différentes appellations, par la quasi-totalité des constructeurs automobiles mondiaux.
Son principe est simple mais ingénieux. En effet, au lieu de conserver un calage fixe de l’arbre à cames, c’est-à-dire un moment d’ouverture et de fermeture des soupapes identique à tous les régimes, le système VVTi fait varier ce calage en temps réel en fonction des conditions de conduite. Il en résulte que le moteur respire mieux à bas régime comme à haut régime, ce qui se traduit par davantage de puissance, moins de consommation et des émissions réduites.
Les équivalents VVTi chez les autres constructeurs portent des noms différents : VTEC chez Honda, VANOS chez BMW, VCT chez Ford, Valvetronic chez BMW encore, ou CVVT chez Hyundai/Kia. La mécanique de base reste similaire.
2. Quel est le rôle précis du capteur VVTi ?
Le capteur VVTi est « l’œil » du système de distribution variable. Son rôle est de mesurer en permanence la position angulaire de l’arbre à cames et de transmettre cette information à l’unité de contrôle moteur (ECU).
Sur la base de ces données, l’ECU calcule en temps réel le calage idéal des soupapes et envoie les instructions à l’actionneur VVTi, une électrovanne hydraulique pour avancer ou retarder la position de l’arbre à cames. Ce dialogue constant entre capteur, ECU et actionneur se répète des centaines de fois par minute.
Concrètement, le capteur VVTi permet au moteur d’adapter son comportement à trois grandes situations de conduite :
- Au ralenti et à bas régime : le calage est retardé pour une combustion douce, économique et propre.
- En accélération franche : le calage est avancé pour maximiser le remplissage des cylindres et donc la puissance disponible.
- En conduite mixte : l’ECU jongle en permanence entre ces deux extrêmes pour optimiser le compromis performance/consommation.
Sans un capteur VVTi fonctionnel, ce système de régulation tombe en panne et le moteur perd toute capacité d’adaptation dynamique.

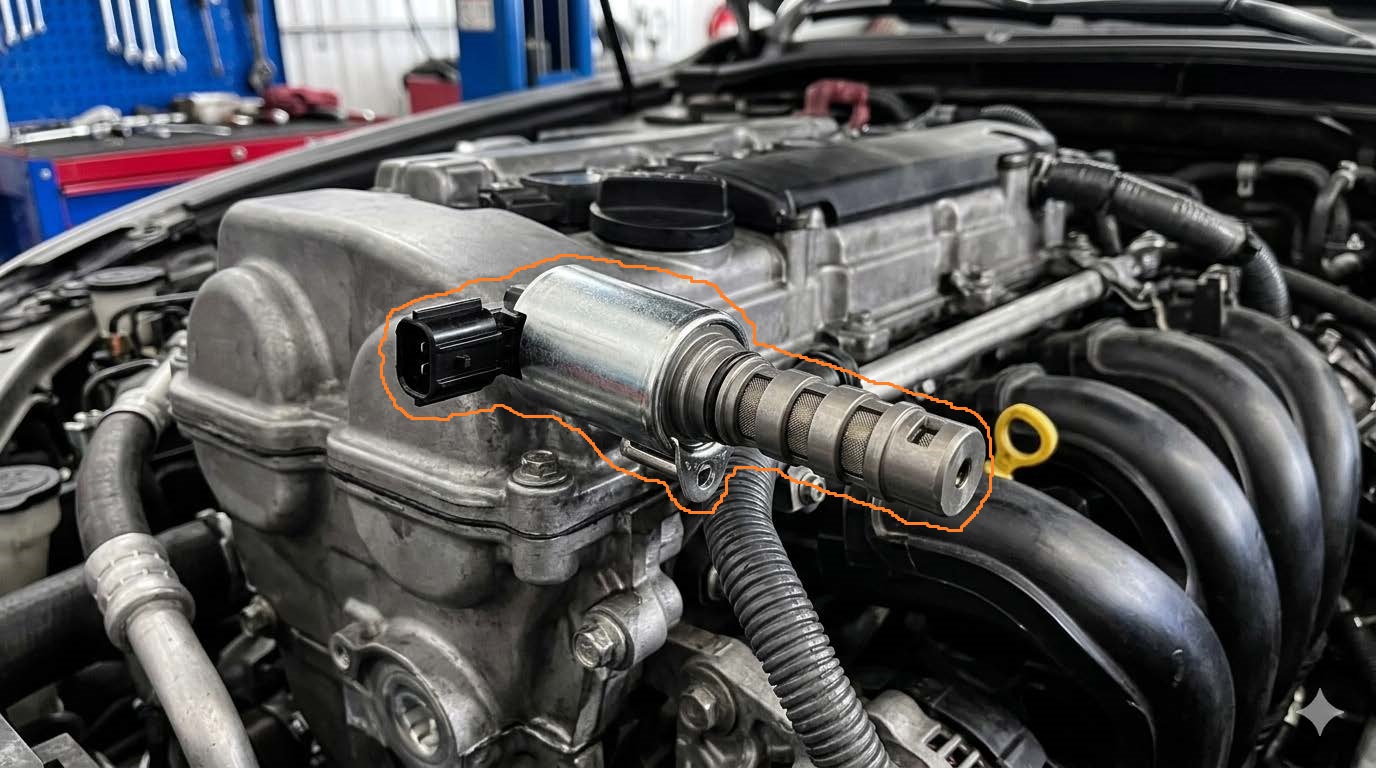

3. Où se situe le capteur VVTi de voiture sur le moteur ?
Le capteur VVTi est généralement vissé directement sur la culasse ou sur le carter de distribution, à proximité immédiate de l’arbre à cames. Sa position exacte varie selon les constructeurs et les modèles, mais il est toujours placé de manière à pouvoir « lire » la roue dentée ou la cible magnétique solidaire de l’arbre à cames.

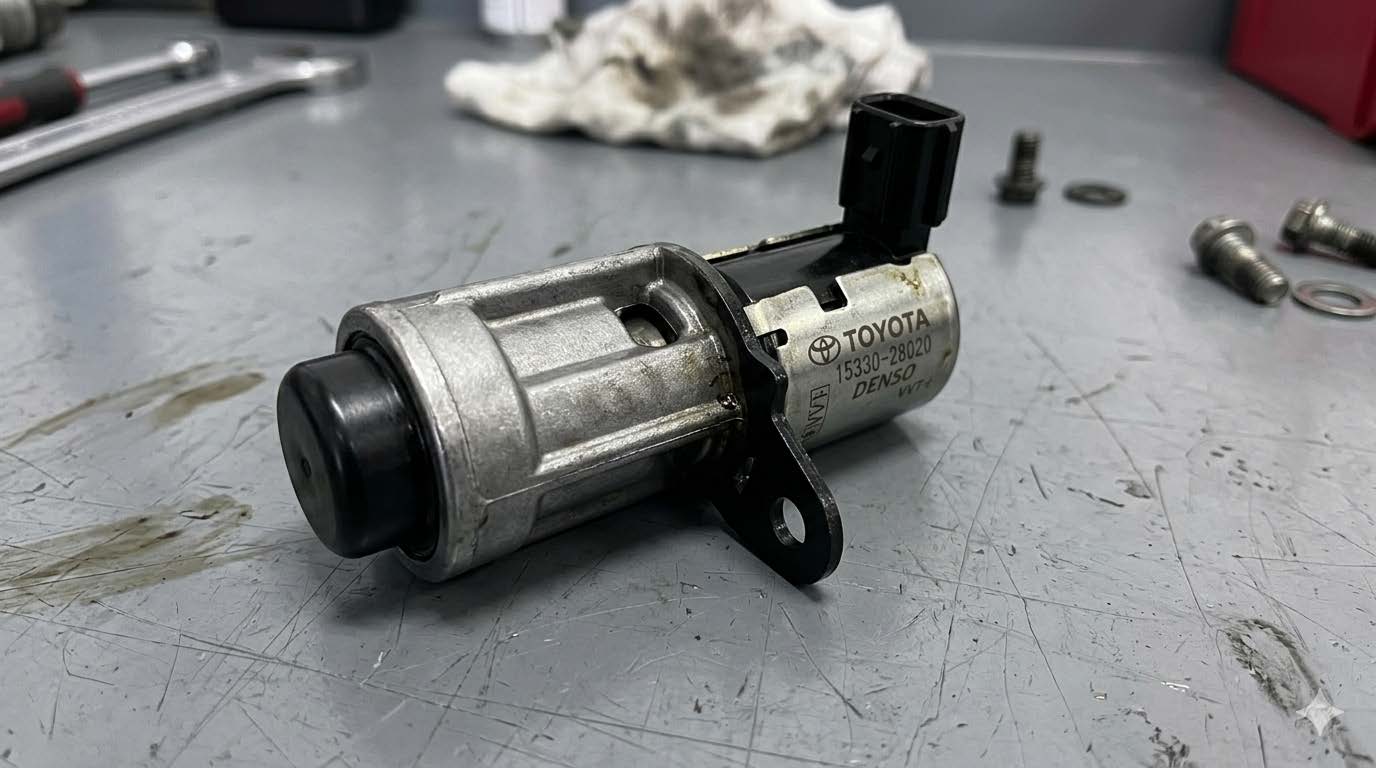

Sur la plupart des moteurs Toyota (Corolla, Yaris, Avensis, RAV4, etc.), il est visible depuis le dessus du moteur, généralement protégé par un cache plastique. Sur d’autres modèles, il peut être plus difficile d’accès, nécessitant le démontage partiel du cache-culbuteurs.
Il ne faut pas confondre le capteur VVTi avec le capteur de position d’arbre à cames (CMP), bien qu’ils partagent parfois le même boîtier sur certains moteurs ni avec le capteur de vilebrequin (CKP), qui remplit une fonction complémentaire mais distincte.
4. Les symptômes d’un capteur VVTi défaillant
Un capteur VVTi en panne ne rend généralement pas le véhicule immédiatement immobilisé, mais les signes de défaillance sont progressifs et ne doivent pas être ignorés. Voici les symptômes les plus courants :
Le témoin moteur s’allume (voyant « Check Engine »)
C’est souvent le premier signal. L’ECU détecte une incohérence dans les données reçues du capteur et enregistre un ou plusieurs codes défaut, typiquement P0010, P0011, P0012, P0013, P0014 ou leurs équivalents selon la banque de cylindres concernée.
Ralenti instable ou moteur qui cale
Sans information fiable sur la position de l’arbre à cames, l’ECU ne peut plus optimiser le calage au ralenti. Le moteur tourne de façon irrégulière, avec des à-coups perceptibles, voire des calages intempestifs au feu rouge ou à l’arrêt.
Perte de puissance et manque de reprise
Aux régimes intermédiaires et à l’accélération, la réponse du moteur devient molle et imprécise. Le conducteur ressent un manque de dynamisme, comme si le moteur « plafonnait » prématurément.
Surconsommation de carburant
Sans calage variable optimisé, le moteur compense par une injection plus riche. La consommation peut augmenter de façon notable, parfois de 10 à 20 % sur certains véhicules.
Démarrage difficile, surtout à froid
Le démarrage moteur froid est l’une des phases où le calage variable est le plus sollicité. Un capteur défaillant rend cette phase chaotique, avec des démarrages longs ou des ratés d’allumage.
5. Les causes de défaillance du capteur VVTi
Plusieurs facteurs peuvent provoquer la panne d’un capteur VVTi :
- L’encrassement à l’huile moteur: C’est souvent la cause numéro une. Le capteur baigne dans un environnement huileux et peut se retrouver obstrué par des dépôts de boue d’huile, notamment si les vidanges ne sont pas effectuées régulièrement ou si une huile de mauvaise qualité est utilisée.
- L’usure électrique: c’est une autre cause fréquente. Les vibrations moteur fatiguent progressivement le connecteur électrique et le câblage du capteur, pouvant provoquer des coupures intermittentes particulièrement difficiles à diagnostiquer.
- La surchauffe moteur: elle peut endommager irrémédiablement les composants électroniques internes du capteur, dont la résistance aux températures extrêmes est limitée.
- La corrosion: celle du connecteur, favorisée par l’humidité et les cycles thermiques répétés, peut également perturber la transmission du signal.
6. Diagnostic : comment vérifier un capteur VVTi ?
Le diagnostic d’un capteur VVTi défaillant se fait en plusieurs étapes, du plus simple au plus technique.
▷ Étape 1 : Lecture des codes défaut
La première action est de connecter un outil de diagnostic OBD-II au port de diagnostic du véhicule (généralement sous le tableau de bord, côté conducteur). Les codes P0010 à P0015 pointent directement vers le circuit VVTi. Cette lecture peut être réalisée chez un garagiste ou avec un lecteur de codes personnel disponible à partir de 30 €.
▷ Étape 2 : Inspection visuelle
Avant de commander un capteur neuf, inspectez visuellement l’état du connecteur électrique (corrosion, broches tordues, fils abîmés) et la propreté du capteur lui-même. Un capteur encrassé peut parfois être nettoyé avec un nettoyant pour capteurs MAF ou un dégraissant électronique.
▷ Étape 3 : Mesure de résistance
Avec un multimètre, il est possible de mesurer la résistance interne du capteur (débranché). Comparez la valeur obtenue aux spécifications du constructeur. Une résistance hors plage indique un capteur à remplacer.
▷ Étape 4 : Vérification de l’alimentation
Branchez le capteur et vérifiez, moteur tournant, que la tension d’alimentation est correcte (généralement 5V ou 12V selon les modèles). Une absence de tension oriente le diagnostic vers le câblage ou l’ECU plutôt que vers le capteur lui-même.
7. Remplacement du capteur VVTi : coût et procédure
▷ Quel est le prix d’un capteur VVTi ?
| Élément | Fourchette de prix |
|---|---|
| Capteur VVTi (pièce seule) | 20 € à 120 € |
| Main-d’œuvre (garage) | 30 € à 90 € |
| Coût total en atelier | 50 € à 210 € |
Les capteurs d’origine constructeur sont plus chers mais garantissent une compatibilité parfaite. Les alternatives de marques équipementières reconnues (Denso, Delphi, Febi, Gates) offrent un excellent rapport qualité/prix.
▷ Peut-on remplacer soi-même le capteur VVTi ?
La perte de puissance est l’un des premiers symptômes d’un capteur VVTi défectueux. Il est possible de remarquer une diminution significative de la réactivité du moteur, notamment à bas régime. Cela résulte d’une mauvaise connexion des soupapes, ce qui empêche le moteur de fonctionner de manière optimale.
8. Entretien préventif : comment prolonger la vie de votre capteur VVTi ?
La bonne nouvelle est que la durée de vie d’un capteur VVTi peut être considérablement allongée avec quelques bonnes habitudes :
Respectez scrupuleusement les intervalles de vidange. L’huile moteur propre et de bonne viscosité est le premier rempart contre l’encrassement du capteur. Une huile dégradée dépose des boues qui obstruent progressivement le capteur et l’actionneur VVTi.
Utilisez une huile aux spécifications constructeur. Sur les moteurs Toyota VVTi notamment, l’utilisation d’une huile non conforme est l’une des causes principales de défaillance prématurée du système VVTi complet.
Vérifiez régulièrement le niveau d’huile. Un moteur qui consomme de l’huile sans surveillance peut exposer le capteur à des phases de fonctionnement à sec très dommageables.
Ne négligez pas le voyant moteur. Un code défaut VVTi non traité peut évoluer vers des dommages plus graves sur l’actionneur ou la distribution elle-même, dont les coûts de réparation sont nettement plus élevés.
En définitive
Le capteur VVTi de voiture est un composant discret mais fondamental du moteur moderne. Il assure en permanence la liaison entre la réalité mécanique de votre moteur et l’intelligence de son unité de contrôle, permettant des performances optimales dans toutes les conditions de conduite. Connaître son rôle, savoir identifier les premiers signes de défaillance et réagir rapidement vous évitera des réparations coûteuses et préservera la longévité de votre moteur. L’entretien régulier de votre huile moteur reste, de loin, le meilleur investissement pour le protéger.
