En 2024, plus de 75 % des moteurs essence turbo vendus en Europe utilisent l’injection directe, une technologie qui a permis de réduire la consommation de 15 à 20 % par rapport à l’injection indirecte, tout en introduisant une panne spécifique et coûteuse qu’aucun constructeur ne mentionne dans son carnet d’entretien. Il s’agit de l’encrassement des soupapes d’admission par la calamine.
GDI (Gasoline Direct Injection), TFSI (Audi), TSI (Volkswagen), EcoBoost (Ford), PureTech (PSA) ; des appellations commerciales différentes pour la même révolution technique qui a redéfini le moteur essence moderne. Comprendre comment fonctionne l’injection directe essence sur une voiture, c’est comprendre à la fois pourquoi ces moteurs sont si performants et sobres, et pourquoi ils développent un talon d’Achille que leurs propriétaires découvrent généralement autour de 60 000 km, souvent au pire moment.
Sommaire
Section 1 — L’injection indirecte et ses limites : le point de départ
1.1 Ce que l’injection multipoint ne pouvait pas faire
Pendant trois décennies, l’injection multipoint (MPI) a dominé les moteurs essence. Son principe repose sur le fait que des injecteurs positionnés dans le collecteur d’admission pulvérisent le carburant en amont des soupapes. L’air et le carburant se mélangent avant d’entrer dans le cylindre. Simple, fiable, bien maîtrisé.
La limite structurelle de cette architecture est physique et infranchissable étant donné que le carburant ne peut être injecté qu’en phase d’admission ouverte, avec une pression limitée à 3 à 5 bar. La précision du dosage est contrainte par ce timing imposé, et la stratification du mélange (injecter des quantités différentes selon la zone du cylindre) est tout simplement impossible.
Il existe cependant un avantage du MPI que l’histoire a largement sous-estimé, le fait que le carburant pulvérisé en amont des soupapes les baigne à chaque cycle. Les vapeurs d’huile et les gaz d’échappement recirculés (EGR) qui transitent par l’admission se déposent sur les soupapes, mais le carburant les dissout et les emporte naturellement dans la chambre de combustion. Les soupapes restent propres sans aucune intervention. C’est l’avantage silencieux du MPI que l’injection directe a supprimé.
1.2 La rupture conceptuelle de l’injection directe
La réponse à ces limitations est apparue en 1996 avec le système Mitsubishi GDI, premier moteur à injection directe essence produit en grande série. L’idée fondatrice, celle de déplacer les injecteurs directement dans la chambre de combustion et augmenter drastiquement la pression d’injection pour injecter le carburant après la fermeture des soupapes d’admission.
Volkswagen Group s’empare du concept à partir de 2000 avec les moteurs FSI puis TFSI et TSI, Ford avec l’EcoBoost, BMW avec ses moteurs N-série, PSA avec le PureTech. Chacun développe ses propres variantes, mais tous reposent sur les mêmes principes fondamentaux et partagent les mêmes compromis.
Section 2 — Comment fonctionne l’injection directe essence sur une voiture
2.1 La pompe haute pression : le cœur mécanique du système
L’injection directe exige des pressions d’injection radicalement supérieures à celles du MPI, entre 150 et 350 bar selon les systèmes, contre 3 à 5 bar sur un moteur à injection indirecte. Générer cette pression implique une pompe haute pression dédiée (HPFP – High Pressure Fuel Pump), actionnée mécaniquement par l’arbre à cames via 3 à 4 lobes qui compriment alternativement un piston de pompe.
Cette architecture a une implication critique rarement mentionnée, notamment le fait que la pompe haute pression est lubrifiée par le carburant essence qu’elle comprime, exactement comme la pompe Bosch CP4 sur les moteurs diesel. Elle présente donc les mêmes vulnérabilités parmis lesquelles la sensibilité aux contaminations, l’intolérance aux filtres à carburant négligés, la dégradation accélérée par un carburant de mauvaise qualité. Un plein accidentel de gasoil dans un véhicule essence GDI détruit la pompe haute pression en quelques kilomètres.
2.2 Le rail d’injection et la régulation de pression
La pompe HP alimente un rail commun à haute pression qui distribue le carburant pressurisé à l’ensemble des injecteurs, le même principe que le common rail diesel, adapté aux spécificités du carburant essence. Une valve de régulation (DRV) en amont de la pompe ajuste la quantité de carburant envoyée en modulant l’aspiration. Ainsi, plus la demande est faible, moins la pompe comprime de carburant, moins elle consomme d’énergie mécanique.
Un capteur de pression sur le rail mesure en temps réel la pression effective et transmet le signal à l’ECU. Toute dérive de pression est immédiatement détectée et corrigée. Ce capteur est aussi l’un des éléments clés du diagnostic puisqu’un écart persistant entre la pression demandée et la pression mesurée révèle une pompe HP en perte de capacité, un régulateur défaillant ou un filtre à carburant colmaté.

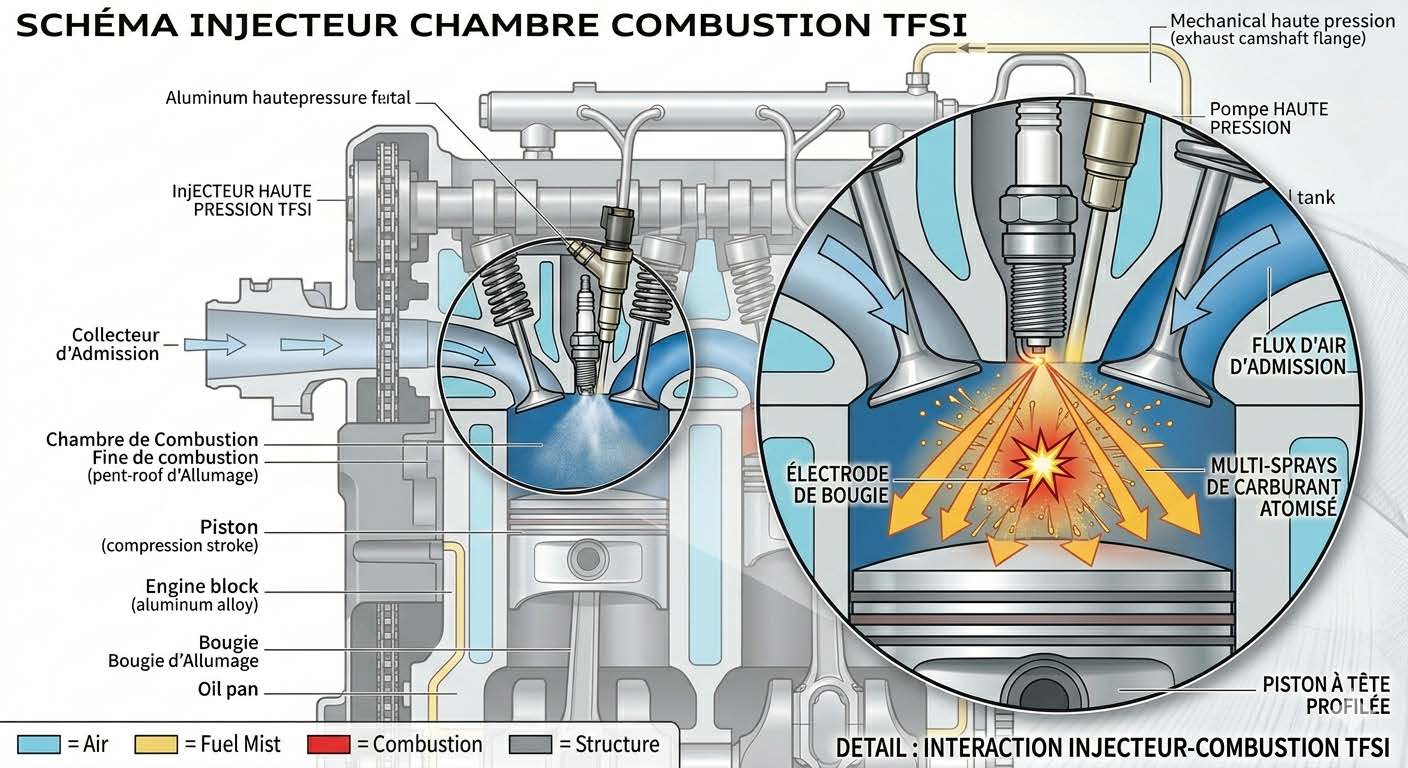

2.3 Les injecteurs haute pression : précision à l’échelle microscopique
Les injecteurs d’un système GDI ou TFSI sont des merveilles de précision mécanique. Sur un moteur tournant à 6 000 tr/min, l’injecteur doit s’ouvrir, injecter avec précision et se refermer en moins de 10 millisecondes. Pour y parvenir, il utilise une aiguille électromagnétique commandée par l’ECU avec une précision temporelle de l’ordre de la microseconde.
La pulvérisation produit des gouttelettes de 5 à 15 micromètres de diamètre, bien plus fines qu’un système MPI. Ces gouttelettes s’évaporent instantanément au contact de l’air chaud comprimé dans le cylindre, libérant de l’énergie de vaporisation qui refroidit localement la charge. Ce refroidissement de la charge est l’une des clés du gain de performance de l’injection directe. Les systèmes les plus récents (EA888 Gen3 d’Audi, PureTech PSA) permettent jusqu’à 5 injections distinctes par cycle, notamment la pré-injection pour réduire le bruit de combustion, l’injection principale, post-injections pour la gestion des émissions.
2.4 La stratification du mélange : l’innovation décisive
C’est la capacité qui différencie fondamentalement l’injection directe de toutes les technologies précédentes. En charge partielle (la majorité des situations de conduite quotidienne), l’ECU retarde l’injection en fin de course de compression plutôt qu’en début d’admission. Le résultat est une hétérogénéité contrôlée du mélange dans le cylindre ; ainsi, une zone riche en carburant se forme autour de la bougie, entourée d’un mélange globalement très appauvri en air.
La bougie enflamme la zone riche, la flamme se propage, le moteur brûle un mélange globalement pauvre sans les problèmes d’allumage qu’un mélange pauvre homogène générerait. L’économie de carburant mesurée sur cette stratégie atteint 15 à 20 % par rapport à un moteur MPI de cylindrée et puissance identiques. C’est ce gain qui a rendu l’injection directe incontournable sur les moteurs modernes.
Section 3 — Les avantages concrets de l’injection directe essence
3.1 Performance, puissance spécifique et compatibilité turbo
Le refroidissement de la charge par évaporation du carburant injecté directement dans le cylindre abaisse la température en fin de compression de 8 à 10°C. La conséquence directe qui en découle est que le risque de cliquetis est réduit, ce qui permet d’augmenter le taux de compression. Les moteurs GDI fonctionnent typiquement avec des taux de compression de 10:1 à 12:1 contre 9:1 à 10:1 sur un MPI équivalent, un gain de rendement thermique structurel.
Cette propriété est particulièrement précieuse en combinaison avec la turbocompression. La précision de l’injection directe permet de gérer efficacement la richesse du mélange sous forte pression de suralimentation sans enrichissement de protection excessif. Les moteurs TSI et TFSI tirent de cette synergie une puissance spécifique remarquable, des 1.4 TSI qui développaient 150 ch pour une cylindrée équivalente à celle de moteurs atmosphériques de 90 ch dix ans plus tôt.
3.2 Consommation, émissions et la nuance des particules fines
La réduction de consommation de 15 à 20 % par rapport à l’injection indirecte se traduit mécaniquement par une réduction équivalente des émissions de CO₂, un argument décisif dans le contexte réglementaire européen des années 2000-2020.
La nuance que les constructeurs ont longtemps minimisée c’est que les moteurs GDI produisent davantage de particules fines (PM2.5) que les moteurs MPI. La combustion partiellement stratifiée, avec des zones de mélange riche proches de la paroi, génère des dépôts de suie plus importants. La réponse réglementaire s’est matérialisée avec Euro 6d ; le filtre à particules essence (GPF – Gasoline Particulate Filter) est désormais obligatoire sur les moteurs GDI, ajoutant une contrainte technique et un coût de développement que le carnet d’entretien du propriétaire finira par refléter.
Section 4 — Le problème de calamine sur les soupapes : l’angle mort de l’injection directe
4.1 Le mécanisme de colmatage : pourquoi les soupapes s’encrassent
C’est le défaut structurel de l’injection directe que peu de documentations officielles mentionnent explicitement. Sur un moteur MPI, le carburant pulvérisé dans l’admission lavait les soupapes à chaque cycle. Sur un moteur GDI, les injecteurs sont dans la chambre de combustion, les soupapes d’admission ne voient jamais de carburant. Elles sont exposées uniquement aux vapeurs d’huile issues de la ventilation du carter moteur et aux gaz d’échappement recirculés par l’EGR.
Ces vapeurs et ces gaz se condensent progressivement sur les soupapes froides, formant une couche de calamine dense et adhérente. Sur un moteur turbo essence GDI à usage intensivement urbain, des dépôts significatifs peuvent apparaître dès 40 000 à 60 000 km. Ce problème est documenté de façon quasi universelle sur les moteurs EA888 de Volkswagen Group, les EcoBoost de Ford, les N-série de BMW et les PureTech de PSA.
4.2 Les symptômes et les conséquences sur le moteur
Le symptôme le plus caractéristique est discret et facilement mal attribué ; des à-coups dans les 30 premières secondes de démarrage à froid, qui disparaissent complètement une fois le moteur chaud. Les dépôts de calamine perturbent l’écoulement d’air autour de la soupape, créant des turbulences qui dégradent la qualité du mélange à froid. Quand le métal se dilate sous l’effet de la chaleur, les dépôts fissurés réduisent légèrement leur obstruction, le symptôme s’atténue ou disparaît.
Sur les moteurs VAG TSI et TFSI, ce symptôme s’accompagne de codes de ratés d’allumage P030X générés à froid, une signature documentée dans les bases de données techniques que de nombreux ateliers généralistes diagnostiquent à tort comme une défaillance de bougies ou de bobines. Un jeu de bougies neuves sur un moteur aux soupapes calaminées résout rarement le problème pendant plus de quelques semaines.
À un stade avancé, la réduction de la section utile des soupapes entraîne une perte de puissance progressive, une consommation qui dérive à la hausse, et des corrections de carburant longue durée (LTFT) de plus en plus positives, le calculateur essaie de compenser le manque d’air en injectant plus de carburant.
4.3 Les solutions selon le stade d’encrassement
Le décalaminage chimique par injection de produit dans l’admission est la première approche, adaptée aux encrassements légers. Son efficacité réelle sur des dépôts durcie depuis 80 000 km est limitée — il peut réduire les dépôts sans les éliminer complètement. Le coût en atelier varie de 80 à 150 €.

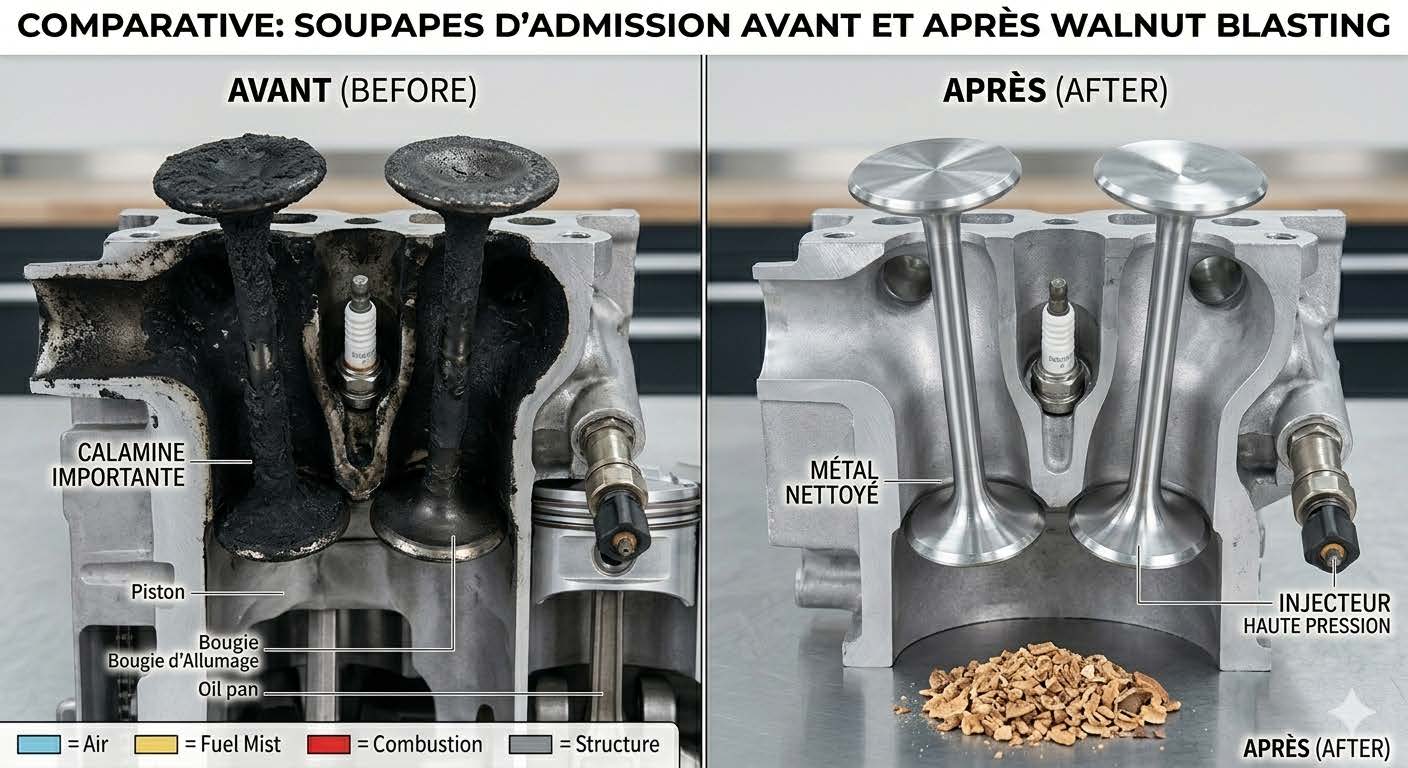

Le walnut blasting (sablage à la noix de grenat) est la méthode de référence pour les encrassements élevés. Le collecteur d’admission est démonté, des granulés abrasifs organiques sont projetés sur les soupapes via un pistolet pneumatique, les débris sont aspirés simultanément. Il en résulte des soupapes restaurées à leur état d’origine pour un coût variant de 200 à 500 € selon le moteur et son accessibilité. Sur les moteurs transversaux compacts (PureTech, certains EcoBoost), l’accessibilité médiocre du collecteur peut doubler la main-d’œuvre.
La réponse industrielle la plus élégante est le système dual injection, un injecteur basse pression dans l’admission qui lave les soupapes, combiné à l’injecteur direct qui gère la combustion. Audi l’a intégré sur son EA888 Gen3 (moteurs 2.0 TFSI post-2013), Toyota sur ses moteurs D-4ST, BMW sur plusieurs motorisations récentes. Ce système élimine structurellement le problème de calamine tout en conservant les avantages de la stratification ; la solution qui, de facto, s’impose comme nouveau standard de l’industrie.
Partie 5 — Diagnostic et entretien de l’injection directe essence
5.1 Codes OBD2 spécifiques à l’injection directe
| Code | Signification | Orientation |
|---|---|---|
| P0087 | Pression rail insuffisante | HPFP, filtre carburant, régulateur DRV |
| P0088 | Pression rail excessive | Régulateur DRV défaillant |
| P0171/P0174 | Mélange trop pauvre (bancs 1/2) | Fuite d’air, HPFP, dérive injecteur |
| P030X | Ratés cylindre X | Calamine soupapes, bougie, bobine |
| P0191 | Capteur pression rail dérivé | Capteur ou câblage |
| P020X | Circuit injecteur cylindre X | Injecteur ou faisceau |
Le code P0171 (mélange trop pauvre) est particulièrement trompeur sur les GDI puisqu’il peut signaler une HPFP dont la capacité s’est dégradée et qui n’alimente plus les injecteurs à la pression correcte ; à distinguer d’une fuite d’air ou d’une dérive de la sonde lambda par la lecture de la pression rail en temps réel. Un rail à pression normale avec un P0171 oriente vers l’admission ou les injecteurs. Un rail en dessous de la pression demandée oriente vers la pompe haute pression.
5.2 Les données en temps réel à surveiller en priorité
Deux paramètres concentrent l’essentiel de l’information sur l’état d’un système GDI. La pression effective du rail comparée à la pression demandée. En effet, un écart persistant supérieur à 15 bar indique une HPFP en dégradation ou un régulateur DRV défaillant avant tout symptôme ressenti par le conducteur. Les corrections de carburant à longue durée (LTFT) ; des valeurs dépassant ±10 % signalent une dérive du dosage dont la cause peut être les soupapes calaminées, un injecteur usé, ou une fuite d’air non détectée.
5.3 Les intervalles d’entretien spécifiques
Le filtre à carburant est le premier poste à ne pas négliger étant donné l’intervalle de 30 000 à 40 000 km, avec les mêmes enjeux que sur une pompe diesel. L’huile moteur doit impérativement respecter les spécifications constructeur, VW 504.00 ou 507.00 sur les moteurs VAG, dexos2 sur les GM. Les huiles à haute teneur en phosphore accélèrent les dépôts sur les soupapes via la ventilation du carter ; le choix de l’huile est donc directement lié à la vitesse d’encrassement des soupapes.
Un nettoyage préventif des soupapes par walnut blasting tous les 60 000 à 80 000 km est recommandé sur tous les moteurs GDI sans système dual injection, un intervalle absent de la quasi-totalité des carnets d’entretien constructeurs. C’est l’entretien invisible que les propriétaires ne connaissent pas jusqu’au jour où leur mécanicien leur présente une facture de 400 € pour un problème qu’ils auraient pu anticiper à 200 € s’il avait été planifié.
Section 6 — Apport de la notion selon votre profil
Pour l’ingénieur de conception, le dual injection s’impose comme l’architecture de référence pour les prochaines années. Toyota, Audi et BMW l’ont déployée sur leurs moteurs phares, l’élimination du problème de calamine tout en conservant les avantages de la stratification représente la maturité technique de l’injection directe. L’obligation du GPF sur les moteurs GDI Euro 6d impose parallèlement de repenser l’architecture thermique d’échappement pour maintenir le filtre à particules dans sa plage de température de régénération sans pénaliser la consommation.
Pour le technicien, la compétence différenciante sur les moteurs GDI est la capacité à reconnaître la signature des soupapes calaminées avant de proposer un remplacement de bougies ou de bobines. Savoir lire la pression rail en temps réel est le second réflexe, cette donnée seule peut distinguer une HPFP défaillante d’une fuite d’air ou d’un injecteur usé, et orienter la réparation vers le bon composant du premier coup.
Pour la propriétaire d’une Golf TSI, d’une Peugeot 308 PureTech ou d’une Ford Focus EcoBoost, deux habitudes suffisent à retarder significativement l’encrassement des soupapes. Utiliser exclusivement l’huile aux spécifications constructeur sachant qu’une huile standard riche en phosphore produit davantage de vapeurs qui se déposent sur les soupapes via la ventilation du carter. Effectuer un trajet autoroutier mensuel de 30 minutes car les températures élevées réduisent partiellement les dépôts en combustion. Et ne jamais ignorer les à-coups à froid persistants, à 200 € de walnut blasting traités tôt, ils ne deviendront pas un démontage de culasse à 2 000 €.
Conclusion
L’injection directe essence est la technologie qui a permis au moteur essence turbo de rattraper puis de dépasser le diesel sur son propre terrain (sobriété et couple disponible à bas régime), tout en introduisant un problème structurel que ni les carnets d’entretien ni les publicités constructeurs ne mentionnent.
Le calcul économique est limpide ; 80 € d’huile conforme et un walnut blasting préventif à 200 € tous les 80 000 km évitent un démontage à 2 000 €. Et la tendance de fond est claire, le dual injection (GDI + injection indirecte combinés) s’impose progressivement comme nouveau standard, éliminant le problème de calamine tout en conservant tous les avantages de la stratification. Les moteurs des prochaines années n’auront plus ce talon d’Achille.
💡 Continuez votre lecture sur Automobile237 :
FAQ : Injection directe essence GDI/TFSI
1. Comment fonctionne l’injection directe essence sur une voiture ?
Les injecteurs sont positionnés dans la chambre de combustion et injectent le carburant sous très haute pression (150 à 350 bar) directement dans le cylindre, après fermeture des soupapes. Cette précision permet de stratifier le mélange (zone riche près de la bougie, zone pauvre ailleurs) pour économiser 15 à 20 % de carburant en charge partielle.
2. Pourquoi les moteurs GDI/TFSI ont-ils des problèmes de calamine sur les soupapes ?
Contrairement à l’injection indirecte, le carburant n’est plus pulvérisé sur les soupapes d’admission. Celles-ci sont exposées sans nettoyage aux vapeurs d’huile et aux gaz EGR, qui se déposent progressivement sous forme de calamine. Ce phénomène est structurel et inévitable sur les moteurs sans dual injection.
3. Quels sont les symptômes d’un encrassement de soupapes sur un moteur à injection directe ?
À-coups dans les 30 premières secondes après démarrage à froid (qui disparaissent à chaud), codes de ratés d’allumage P030X, corrections carburant longue durée élevées et légère perte de puissance progressive. Souvent diagnostiqué à tort comme une panne de bougies ou de bobines.
4. Qu’est-ce que le walnut blasting et combien ça coûte ?
Le walnut blasting est un nettoyage mécanique des soupapes par projection de granulés abrasifs en noix de grenat, après démontage du collecteur d’admission. C’est la méthode de référence pour éliminer complètement les dépôts de calamine. Coût : 200 à 500 € selon le moteur et son accessibilité.
5. L’injection directe essence consomme-t-elle vraiment moins que l’injection indirecte ?
Oui, de 15 à 20 % sur cycle mixte pour une cylindrée et une puissance équivalentes, grâce à la stratification du mélange en charge partielle. Ce gain est bien réel et documenté, mais il s’accompagne d’une production accrue de particules fines, raison pour laquelle le filtre à particules essence (GPF) est devenu obligatoire sur les moteurs GDI Euro 6d.
