En 2024, plus de 95 % des véhicules diesel neufs vendus en Europe sont équipés d’un système common rail. Une technologie qui a révolutionné l’injection diesel en moins de 25 ans et a permis de diviser par deux les émissions de particules fines des moteurs à gazole par rapport aux systèmes qu’elle a remplacés.
Pourtant, la plupart des conducteurs qui roulent quotidiennement avec ce système ignorent ce qu’il est, comment il fonctionne et pourquoi il exige un entretien aussi rigoureux. C’est précisément cette méconnaissance qui transforme des réparations évitables à 80 € en factures à 3 000 €.
Comprendre qu’est-ce que le système common rail diesel, c’est comprendre pourquoi le diesel moderne existe, pourquoi il performe aussi bien, et pourquoi il peut aussi coûter aussi cher quand il tombe en panne. Voici l’essentiel, sans jargon inutile, avec les angles concrets que les manuels d’atelier n’expliquent jamais vraiment.
Sommaire
Partie 1 — Qu’est-ce que le système common rail diesel et pourquoi a-t-il tout changé ?
1.1 L’injection diesel avant le common rail : un système à bout de souffle
Pour comprendre la rupture que représente le common rail, il faut d’abord comprendre ce qu’il a remplacé et pourquoi les anciens systèmes ne pouvaient pas aller plus loin.
Sur les diesels à injection indirecte (préchambre), la pression d’injection était limitée à 300 à 600 bar. La combustion restait incomplète, la consommation élevée et le bruit de fonctionnement caractéristique (le fameux « claquement diesel ») était inévitable. L’injection directe mécanique à pompe en ligne a apporté une amélioration partielle, mais souffrait d’une contrainte physique fondamentale ; à savoir que la pression d’injection était directement liée à la vitesse de rotation du moteur. Au ralenti ou en faible charge, la pression chutait, et avec elle, la qualité de la combustion.
Cette limite mécanique avait des conséquences directes sur les émissions ; un carburant mal atomisé brûle mal, produit de la suie et des particules fines. Les normes Euro 3, puis Euro 4, allaient rendre ces systèmes simplement non conformes. Le secteur avait besoin d’une rupture technologique.
1.2 La rupture conceptuelle du common rail
La réponse est venue d’un concept élégant dans sa simplicité, consistant à séparer la génération de pression de l’acte d’injection. Plutôt que de produire la pression à la demande à chaque injection, le nouveau système maintient en permanence une réserve de carburant sous très haute pression dans un accumulateur commun à tous les cylindres, la rampe commune (common rail en anglais). Les injecteurs puisent dans cette réserve à n’importe quel régime, selon les ordres du calculateur.
La paternité de cette invention revient à la collaboration entre Robert Bosch GmbH et le Centro Ricerche Fiat. Au fait, le premier véhicule de série à en être équipé était l’Alfa Romeo 156 en 1997, avec le moteur 2.4 JTD, un lancement qui a immédiatement redéfini les attentes en matière de diesel automobile.
Cette séparation rend possible une pression disponible constante et pilotable entre 200 et 2 500 bar, indépendante du régime moteur. Au ralenti comme en pleine charge, le calculateur dispose de la même pression pour travailler. Cette disponibilité permanente est la clé de tous les avantages qui suivent.

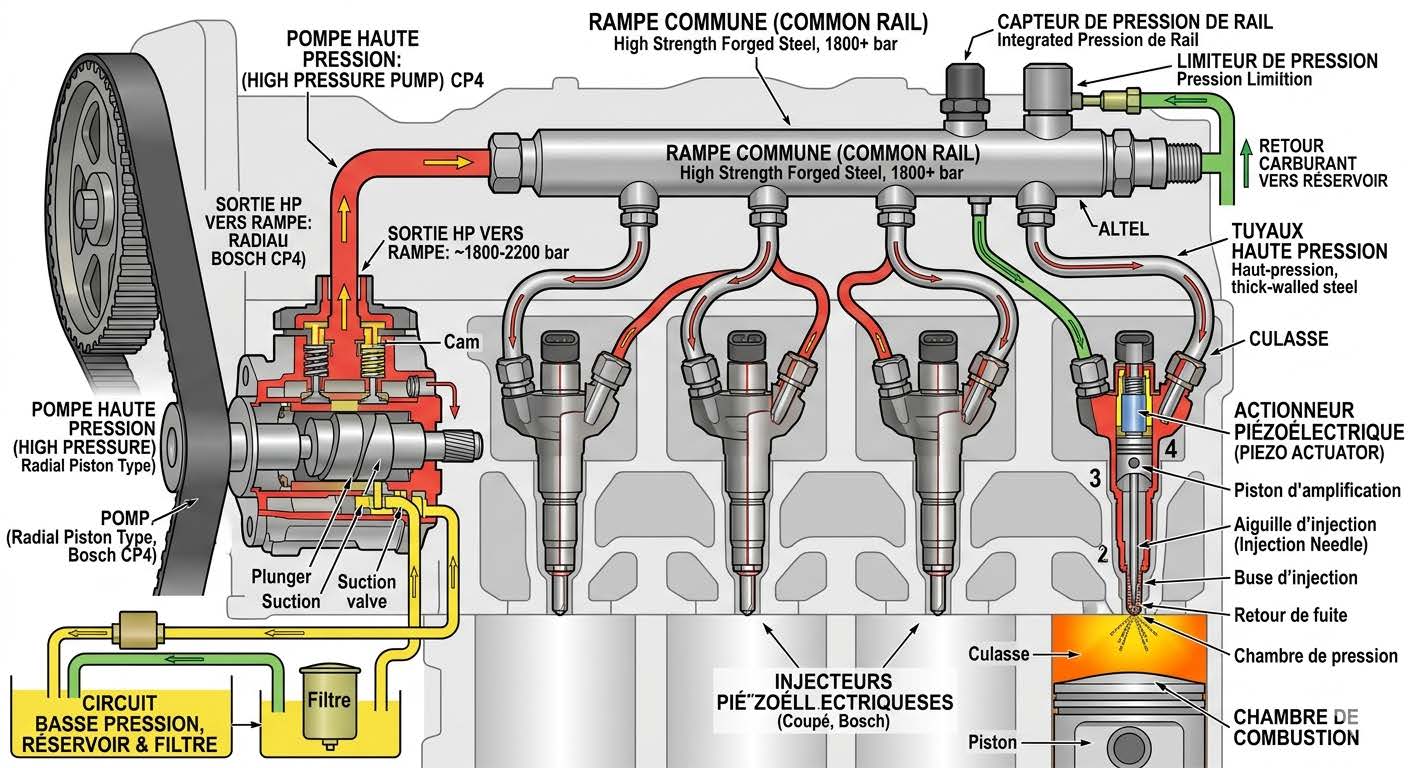

Partie 2 — Anatomie du système : les composants qui font fonctionner le common rail
2.1 La pompe haute pression : le cœur mécanique sous-estimé

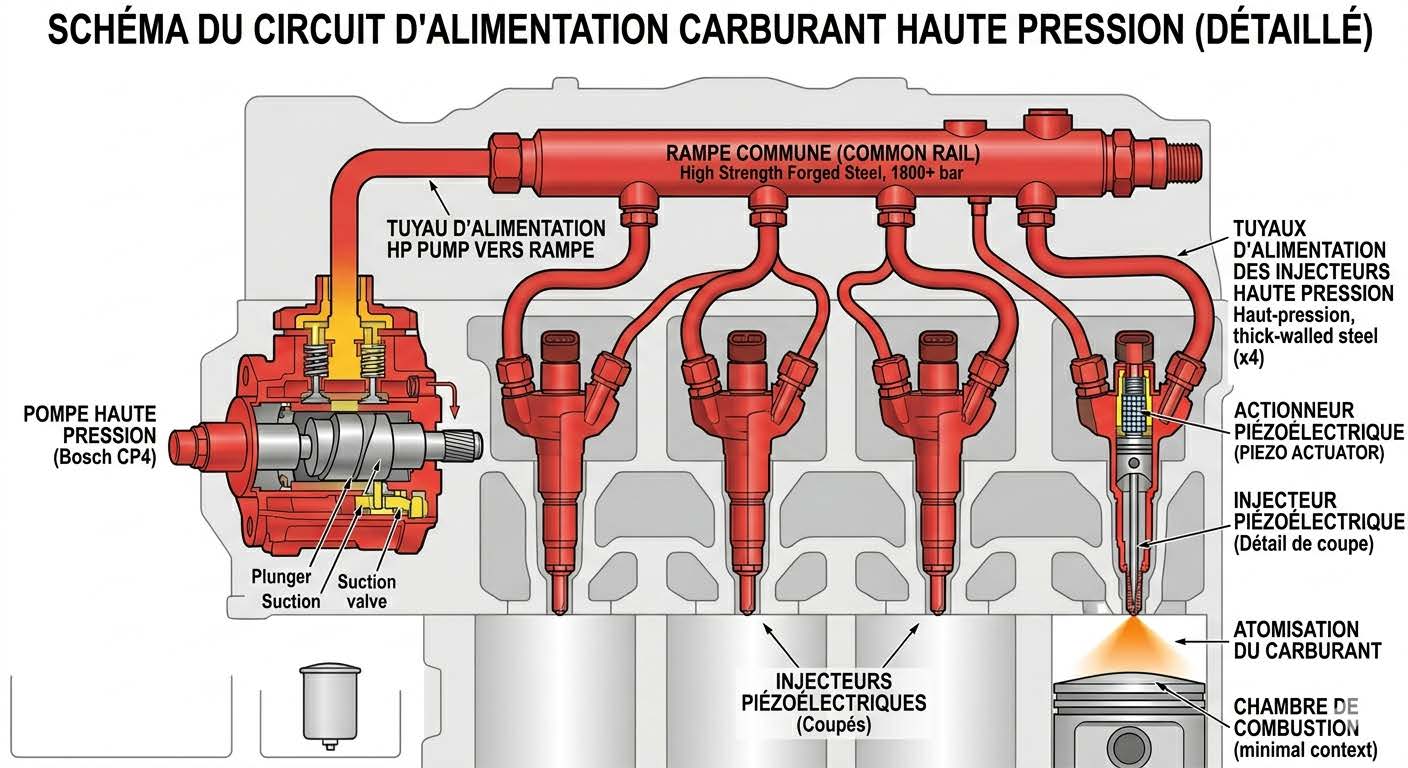

La pompe haute pression common rail comprime le carburant diesel depuis la pression de transfert (3 à 8 bar en sortie du circuit basse pression) jusqu’à la pression de rampe, jusqu’à 2 500 bar sur les systèmes les plus récents. C’est l’équivalent de multiplier la pression d’un pneu de voiture par 1 500.
Les deux architectures dominantes du marché sont la pompe à pistons radiaux de Bosch (CP1, CP3, CP4) et la pompe à pistons axiaux de Delphi (DFP). Ces noms sont essentiels à connaître en atelier, les procédures de diagnostic et les valeurs de référence varient selon le fabricant.
En outre, la pompe haute pression est lubrifiée exclusivement par le carburant qu’elle comprime. Il n’y a pas de circuit d’huile moteur qui la protège. Une contamination du carburant, un mélange accidentel essence/diesel, ou une pompe qui aspire à sec détruisent ses pistons et ses coussinets en quelques minutes, sans la moindre alarme visible pour le conducteur avant que les dommages soient irréversibles.
La pompe CP4 de Bosch a été au centre d’une controverse documentée aux États-Unis. En effet, sur les marchés où le carburant diesel contient des traces d’eau ou est de qualité inférieure, son taux de défaillance prématuré a conduit à plusieurs recours collectifs. Un avertissement concret sur la sensibilité de ces composants aux conditions d’utilisation réelles.
2.2 La rampe commune : l’accumulateur qui donne son nom au système
La rampe commune haute pression diesel est un tube en acier forgé à haute résistance, commun à tous les cylindres. Son volume (entre 15 et 30 cm³ selon le moteur) peut sembler dérisoire, mais il suffit à maintenir la pression stable malgré les ouvertures successives des injecteurs qui puisent dans cette réserve plusieurs milliers de fois par minute.
Deux éléments critiques y sont intégrés. Le régulateur de pression (valve de régulation électromagnétique) maintient la pression à la valeur demandée par le calculateur en ouvrant ou fermant le retour carburant vers le réservoir. Le capteur de pression de rampe mesure la pression effective en temps réel, c’est son signal que le calculateur utilise pour corriger le débit de la pompe. Une dérive de ce capteur, même minime, génère des corrections d’injection erronées qui se traduisent par une consommation excessive et des émissions augmentées, sans code défaut flagrant.
2.3 Les injecteurs : le composant le plus sophistiqué du moteur moderne
L’injecteur common rail n’a rien à voir avec les anciens injecteurs mécaniques. C’est une pièce de précision horlogère soumise à des pressions extrêmes, des températures élevées et des cadences de fonctionnement qui n’auraient pas été concevables il y a 30 ans.
Deux générations coexistent dans le parc actuel. Les injecteurs électromagnétiques (solénoïde) de première génération permettaient 1 à 2 injections par cycle avec un temps d’ouverture minimum d’environ 150 microsecondes. Les injecteurs piézoélectriques actuels (dont le cristal se dilate sous tension électrique en quelques microsecondes) permettent jusqu’à 8 injections distinctes par cycle, avec une précision de dosage de l’ordre du microgramme. C’est cette capacité multi-impulsions qui est au cœur de tous les avantages du common rail moderne.
Chaque injecteur génère également un débit de retour carburant (fuite de commande) vers le réservoir, un phénomène normal inhérent à la conception. Quand ce débit dépasse la valeur maximale constructeur, l’injecteur est usé. Ce test de débit de retour est l’examen de référence pour diagnostiquer un injecteur sans le démonter.
2.4 Le calculateur et la stratégie d’injection multi-impulsions
Le calculateur moteur orchestre l’ensemble en temps réel. Sur un common rail moderne, chaque cycle de combustion peut inclure jusqu’à 8 événements d’injection distincts, chacun avec sa propre durée et son propre positionnement angulaire.
Tout d’abord, les pré-injections (1 à 2 petites quantités avant l’injection principale) initient une combustion douce qui lisse la montée en pression, c’est ce qui atténue le claquement diesel. En suite, l’injection principale délivre l’énergie de combustion principale. En fin, les post-injections (1 à 3 événements après la principale) pilotent la régénération du filtre à particules (FAP) en enrichissant légèrement les gaz d’échappement pour élever leur température.
Ce pilotage extrêmement fin est structurellement impossible sur tout système d’injection mécanique. C’est la raison fondamentale pour laquelle les normes Euro 5 et Euro 6 n’auraient jamais pu être atteintes sans le common rail.
Partie 3 — Les avantages concrets : ce que les chiffres révèlent vraiment
3.1 Performance et agrément : le diesel réinventé
La haute pression constante change radicalement la dynamique de conduite. Le couple moteur est disponible dès 1 000 tr/min, ce qui donne cette sensation de poussée franche dès le moindre appui sur l’accélérateur, absente des anciens diesels qui nécessitaient une montée en régime pour « se réveiller ». Les moteurs common rail modernes montent jusqu’à 4 500 à 5 000 tr/min contre 3 500 tr/min pour les systèmes précédents.
Sur le bruit, les pré-injections réduisent la pression maximale de combustion et lissent sa montée. Le claquement diesel caractéristique est atténué de 50 à 70 % sur les systèmes récents. Un common rail bien calibré est acoustiquement proche d’un moteur à essence de même puissance, une différence que tout conducteur ayant connu les diesels des années 1990 perçoit immédiatement.
3.2 Consommation et émissions : le double dividende

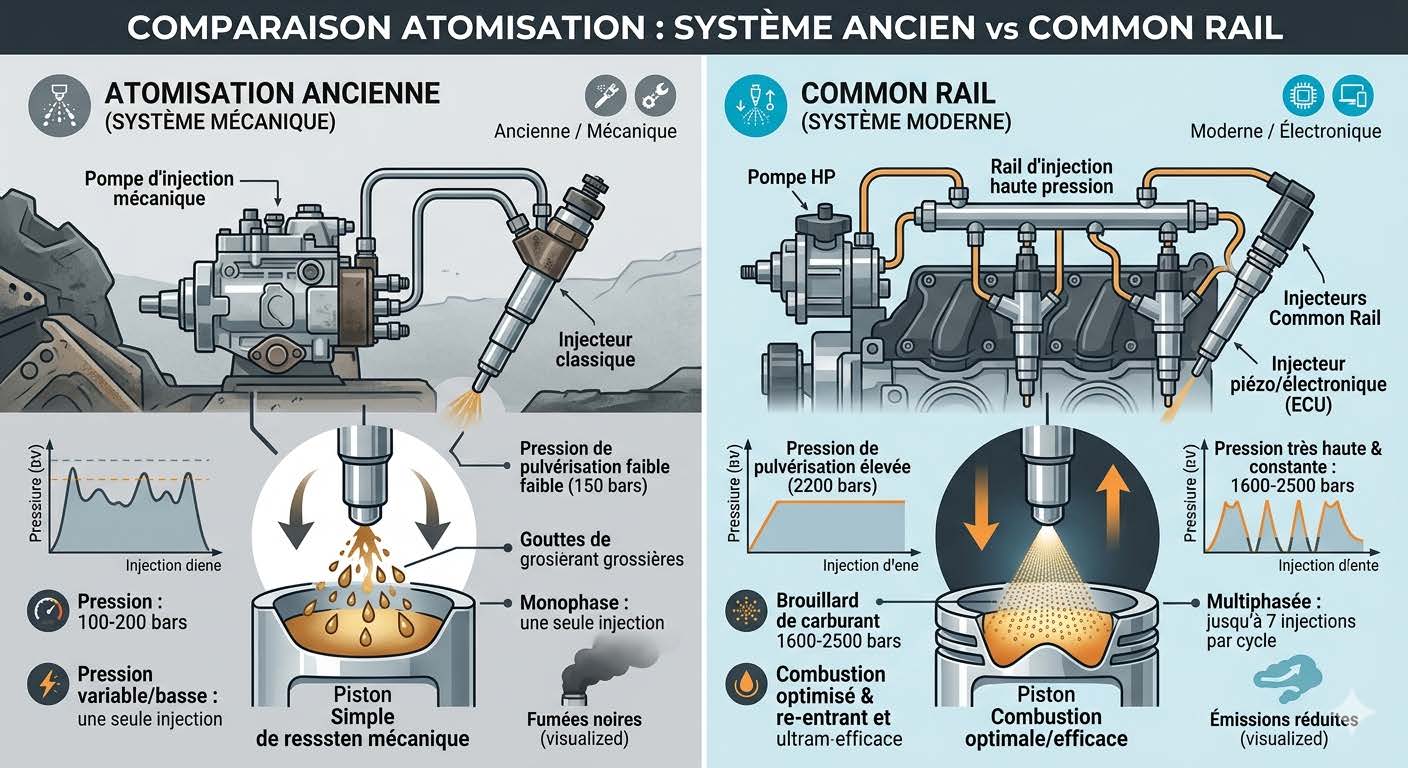

L’atomisation du carburant est le mécanisme central de ce gain. À 2 000 bar d’injection, les gouttelettes de gasoil ont un diamètre de 5 à 10 micromètres, contre 50 à 100 µm sur les anciens systèmes. Des gouttelettes plus fines signifient une surface de contact avec l’air de combustion incomparablement plus grande, donc une combustion quasi-complète, moins d’imbrûlés et moins de suie résiduelle.
Ainsi, le résultat mesuré est une réduction de la consommation de 15 à 25 % par rapport à un diesel à injection indirecte de même cylindrée, et des émissions de particules fines divisées par deux ou plus selon les configurations. Des gains qui ne sont pas des arguments marketing, ils sont documentés dans les homologations constructeurs et les analyses de cycle de vie comparatives publiées par l’ACEA.
3.3 Flexibilité de calibration : un moteur, des centaines de versions
L’avantage industriel le moins connu du grand public est peut-être le plus important pour les constructeurs car la même base mécanique peut être déclinée en de multiples variantes de puissance par simple reprogrammation du calculateur. Un même bloc moteur physique (Bosch CP4, Delphi DFP) peut être calibré à 90 ch en version d’entrée de gamme ou à 200 ch en version sportive sans modifier une seule pièce mécanique.
Cela représente une économie de développement et de production considérable, et explique pourquoi les motorisations diesel se déclinent en autant de variantes de puissance à partir d’un nombre réduit de blocs de base.
Partie 4 — Pannes fréquentes : savoir lire les signaux avant la casse
4.1 Les 5 défaillances les plus documentées
| Défaillance | Symptômes | Urgence | Coût estimé |
|---|---|---|---|
| Injecteur encrassé | Ratés, fumée noire, consommation + | Moyenne | 80–150 € nettoyage |
| Injecteur HS (fuite interne) | Fumée blanche, huile diluée | Haute | 200–600 €/injecteur |
| Pompe HP défaillante | Démarrage difficile, pression rampe basse | Haute | 600–1 500 € |
| Régulateur de pression HS | Moteur emballé ou étouffé, code P0087 | Haute | 80–300 € |
| Capteur pression rampe dérivé | Consommation excessive, code P0191 | Moyenne | 50–150 € |
4.2 L’encrassement des injecteurs : la panne progressive que personne ne voit venir
Sur un injecteur common rail, des dépôts de carbone et de vernis se forment progressivement sur la pointe de l’aiguille d’injection après des milliers de cycles à haute température. L’aiguille ne s’ouvre plus au débit nominal, le cylindre concerné reçoit moins de carburant que prévu, tandis que le calculateur tente de compenser en allongeant la durée d’injection.
La conséquence sur le comportement se manifeste entre autres par des ratés d’allumage irréguliers, légère fumée noire à l’accélération franche, consommation qui grimpe progressivement de 10 à 15 % ; des symptômes tellement progressifs que la plupart des conducteurs les attribuent à autre chose.
Certains additifs carburant spécifiquement formulés pour les systèmes common rail dissolvent ces dépôts sans démontage. Un traitement préventif tous les 30 000 km représente 20 à 30 € et peut retarder ou éviter un nettoyage ultrasonique d’injecteur à 150 €.
4.3 La contamination du carburant : l’ennemi absolu
La pompe haute pression common rail et les injecteurs tolèrent une contamination maximale de 3 à 5 ppm (parties par million) en eau ou particules. Pour référence, les anciens systèmes mécaniques fonctionnaient correctement avec des niveaux de contamination 100 fois supérieurs.
Le scénario le plus fréquent en atelier est un plein accidentel d’essence dans un réservoir diesel. L’essence, contrairement au diesel, n’est pas lubrifiante. La pompe HP aspire ce mélange et ses pistons s’usent en quelques kilomètres, parfois moins. Les débris métalliques issus de cette usure circulent dans tout le circuit haute pression, endommagent les injecteurs, et contaminent la rampe. Le coût total (remplacement de la pompe, rinçage complet du circuit, remplacement des injecteurs) variant entre 1 500 et 3 500 € selon le véhicule.
Partie 5 — Diagnostic et entretien : la méthode qui évite les erreurs coûteuses
5.1 Les codes OBD2 à connaître sur un common rail
| Code | Signification | Orientation diagnostic |
|---|---|---|
| P0087 | Pression rampe insuffisante | Pompe HP, filtre colmaté, régulateur |
| P0088 | Pression rampe excessive | Régulateur bloqué fermé |
| P0191 | Capteur pression rampe dérivé | Remplacement capteur |
| P0200–P0204 | Circuit injecteur cylindre X | Injecteur ou faisceau |
| P2146/P2149 | Coupure alimentation injecteurs | Faisceau, relais, calculateur |
La lecture des données en temps réel (pression rampe effective vs pression demandée par le calculateur) est aussi importante que les codes mémorisés. Un écart permanent entre les deux valeurs pointe vers une pompe HP en perte de capacité, avant même qu’un code P0087 soit mémorisé.
5.2 Le test de débit de retour des injecteurs : l’examen clé
C’est le test de référence pour évaluer l’usure des injecteurs common rail sans démontage. Des éprouvettes graduées sont connectées aux retours carburant de chaque injecteur simultanément. Le moteur tourne pendant un temps défini (généralement 10 secondes au régime de starter), et le débit de retour de chaque injecteur est comparé aux valeurs constructeur et entre cylindres.
Un injecteur dont le débit de retour dépasse la valeur maximale constructeur (généralement moins de 30 à 60 mL/minute selon le modèle) est usé, même si aucun code défaut n’est encore mémorisé. C’est un test proactif que tout atelier sérieux devrait proposer à partir de 100 000 km sur les véhicules diesel intensifs.
5.3 L’entretien préventif : trois règles non négociables
Le filtre à carburant est le premier rempart contre la contamination du circuit haute pression. Son remplacement tous les 30 000 à 40 000 km est non négociable étant donné qu’un filtre colmaté force la pompe HP à aspirer contre une dépression croissante, ce qui accélère son usure interne par cavitation.
Le niveau de carburant ne doit jamais descendre sous le quart du réservoir sur un véhicule common rail. Les sédiments et l’eau qui s’accumulent au fond du réservoir sur plusieurs années de vie du véhicule sont aspirés en priorité quand le niveau est bas, avec les conséquences documentées sur la pompe et les injecteurs.
Sur les trajets uniquement urbains et courts (moteur qui ne monte jamais à température complète), les dépôts d’injecteurs s’accumulent deux fois plus vite qu’en usage mixte. Un trajet autoroutier mensuel de 30 minutes à charge suffisante permet de « nettoyer » thermiquement le circuit et de régénérer le FAP, une habitude simple qui prolonge durablement la durée de vie du système d’injection.
Partie 6 — Ce qui change selon le profil
Pour l’ingénieur en conception, le common rail Bosch, Delphi, Denso représente une plateforme technologique modulaire d’une flexibilité industrielle remarquable. Un même système de base peut couvrir une plage de puissance de 90 à 300 ch par calibration logicielle, une réduction du coût de développement qui explique en partie la domination du diesel en Europe dans les années 2000-2020. La prochaine frontière technologique se situe au-delà de 2 500 bar, là où les matériaux actuels atteignent leurs limites de fatigue ; les recherches portent sur les aciers à ultra-haute résistance pour les rampes et les injecteurs à commande hydraulique de nouvelle génération.
Pour le technicien en formation, les diesels common rail représentent aujourd’hui 95 % du parc diesel en circulation. Maîtriser le test de débit de retour des injecteurs et la lecture des données en temps réel (pression rampe effective vs demandée) est une compétence différenciante qui se rentabilise immédiatement. L’oscilloscope pour analyser le signal de commande des injecteurs piézoélectriques (détecter un injecteur dont le temps d’ouverture réel diffère du temps commandé) est le niveau supérieur, un diagnostic que la valise OBD2 seule ne peut pas fournir.
Pour le propriétaire, il convient de ne jamais laisser le niveau de carburant descendre sous le quart du réservoir, et respecter scrupuleusement l’intervalle de remplacement du filtre à carburant. En outre, il y a trois signaux précoces à ne jamais ignorer à savoir la légère fumée noire à l’accélération franche, une consommation qui augmente progressivement de 10 % sur plusieurs mois, et un démarrage légèrement plus long qu’à l’habitude par temps froid. Ces symptômes traités à 80 € de nettoyage d’injecteurs évitent des réparations à 1 500 €.
Conclusion
Le système common rail diesel est l’innovation qui a littéralement sauvé le moteur diesel en Europe, en lui permettant d’atteindre les normes Euro 5 et 6 que les systèmes mécaniques précédents ne pouvaient pas satisfaire, tout en améliorant simultanément les performances, le confort acoustique et la consommation.
Mais ce niveau de sophistication a un prix sachant qu’un entretien rigoureux n’est plus une option. Filtre à carburant, qualité du carburant, prévention de la contamination, trois paramètres qui déterminent si votre common rail dure 300 000 km ou s’arrête à 120 000 avec une pompe détruite.
Malgré la montée des véhicules électriques, le common rail équipera des centaines de millions de véhicules diesel pendant encore 15 à 20 ans. Pour les professionnels comme pour les propriétaires, sa maîtrise reste un fondamental qui ne se démode pas.
💡 Continuez votre lecture sur Automobile237 :
❓ FAQ : qu’est-ce que le système common rail diesel
1. Qu’est-ce que le système common rail sur un moteur diesel ?
C’est un système d’injection haute pression qui stocke le carburant dans une rampe commune sous pression constante (jusqu’à 2 500 bar) et alimente les injecteurs à la demande, indépendamment du régime moteur. Il remplace les anciens systèmes mécaniques incapables de piloter finement la pression et le moment d’injection.
2. Quels sont les avantages du common rail par rapport à l’injection indirecte ?
éduction de la consommation de 15 à 25 %, atténuation du bruit de combustion de 50 à 70 %, couple disponible dès les bas régimes, et compatibilité avec les normes Euro 5 et Euro 6
3. Quels sont les symptômes d’un injecteur common rail défaillant ?
Ratés d’allumage, légère fumée noire à l’accélération, augmentation progressive de la consommation de 10 à 15 %, démarrage difficile, et dans les cas avancés fumée blanche avec huile moteur diluée par le carburant.
4. À quelle pression fonctionne un système common rail ?
Entre 200 bar au ralenti et jusqu’à 2 500 bar en pleine charge sur les systèmes les plus récents, contre 300 à 600 bar sur les anciens systèmes à injection indirecte. Cette pression est maintenue constante dans la rampe indépendamment du régime moteur.
5. Comment entretenir un système d’injection common rail ?
Remplacer le filtre à carburant tous les 30 000 à 40 000 km, ne jamais descendre sous le quart du réservoir, utiliser des carburants de qualité, et effectuer un test de débit de retour des injecteurs à partir de 100 000 km. Un additif carburant préventif tous les 30 000 km limite l’encrassement des aiguilles d’injection.
