Depuis 1989 et le premier moteur TDI lancé sur l’Audi 100, Volkswagen Group a vendu plus de 60 millions de véhicules équipés de cette technologie dans le monde. TDI est devenu le diesel de référence en Europe, adulé pour son couple, sa sobriété, critiqué pour ses pannes et au cœur du scandale Dieselgate. Comprendre comment fonctionne le moteur TDI Volkswagen, c’est comprendre l’un des systèmes mécaniques les plus sophistiqués jamais installés sous un capot de grande série.
TDI signifie Turbocharged Direct Injection, injection directe à haute pression combinée à la turbocompression. C’est la marque déposée du groupe Volkswagen (VW, Audi, Seat, Skoda) pour son architecture diesel. Derrière ces trois lettres se cache une évolution de 35 ans, plusieurs générations de moteurs, des innovations majeures, et des défauts structurels que les propriétaires et techniciens rencontrent encore quotidiennement.
Sommaire
Partie 1 — Origines et évolutions du TDI Volkswagen
1.1 L’invention du TDI : 1989, une rupture technique
L’injection directe diesel existait avant le TDI, sur les moteurs industriels et les camions. Ce qui distingue le premier TDI Audi de 1989, c’est d’avoir rendu cette technologie compatible avec une grande série automobile, en la couplant à la turbocompression.
La différence avec l’injection indirecte à préchambre, alors dominante sur les diesels automobiles réside sur le fait que le carburant est injecté directement dans le cylindre, sans passer par une chambre intermédiaire. Le rendement thermique s’améliore immédiatement, consommation réduite de 15 à 20 % à puissance égale, couple plus élevé à bas régime. Le revers ici est que la combustion directe génère plus de bruit et de pression dans le cylindre. Le turbo compense en densifiant l’air admis, ce qui lisse la montée en pression et permet d’atteindre des niveaux de couple inédits pour un diesel de voiture particulière à cette époque.
1.2 Les trois grandes générations de moteurs TDI
| Génération | Période | Technologie d’injection | Moteurs emblématiques |
| 1ère | 1989–2000 | Pompe à distributeur (VP29/VP37) | 1.9 TDI 90 ch, 2.5 TDI |
| 2ème | 2000–2008 | Pompe-injecteurs (PD) + common rail gros volumes | 1.9 TDI 105 ch, 2.0 TDI 140 ch |

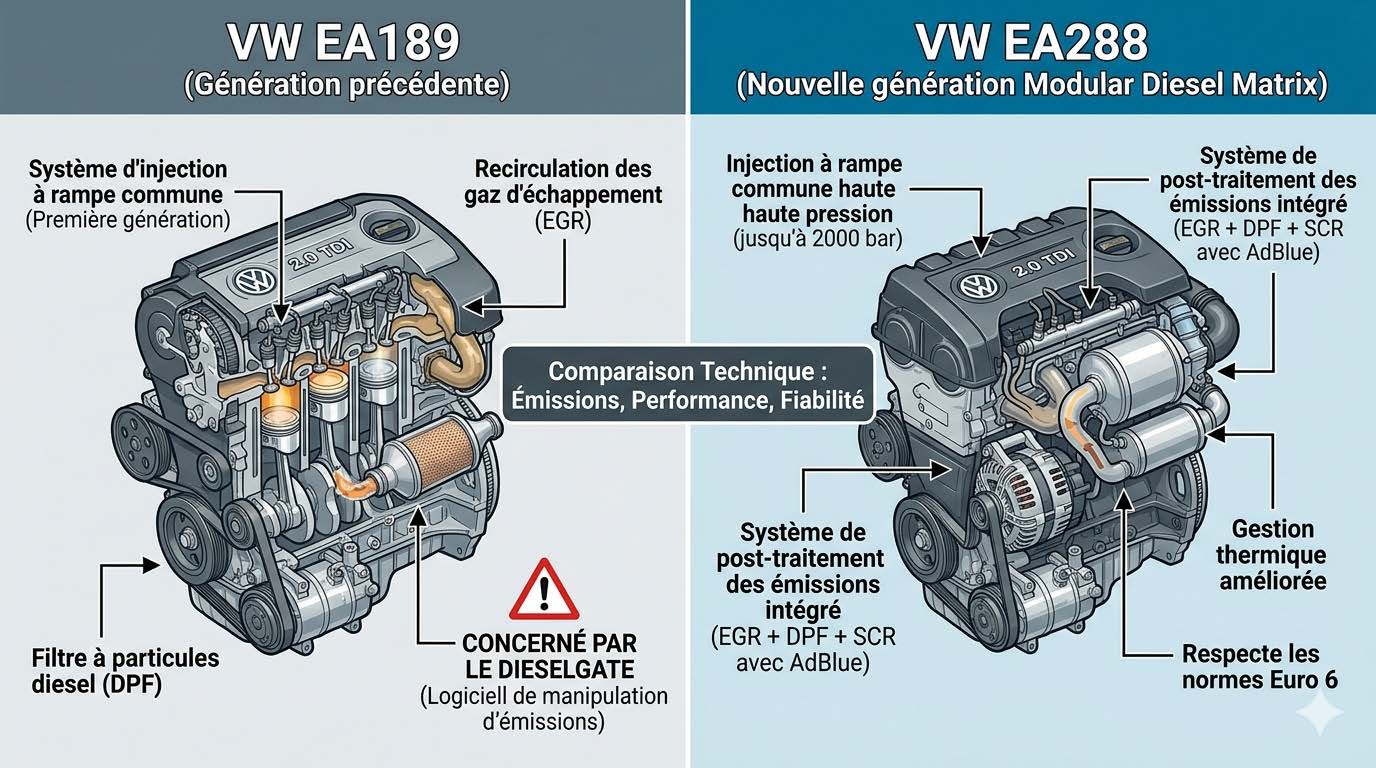

| 3ème | 2008–auj. | Common rail CP4 + piézoélectriques | EA189, EA288, EA897 |
La deuxième génération mérite une mention particulière ; en effet, les pompes-injecteurs (PD — Pumpe Düse) sont une spécificité VAG unique dans l’histoire du diesel automobile. Chaque cylindre dispose de sa propre pompe intégrée dans la culasse, actionnée directement par l’arbre à cames, sans rampe commune. La pression locale générée atteignait jusqu’à 2 050 bar, un record pour l’époque. Cette technologie a disparu en 2008 puisqu’elle était trop sensible à la qualité de l’huile moteur, dont les cames de commande s’usaient prématurément en cas de spécification incorrecte.
Le Dieselgate de 2015 a révélé les limites de la stratégie de dépollution sur les EA189, un logiciel de détection des cycles d’homologation qui réduisait les émissions de NOx en test et les augmentait en usage réel. Cet épisode a accéléré le développement de l’EA288 conforme Euro 6 et transformé durablement les exigences réglementaires et l’image publique du diesel en Europe.

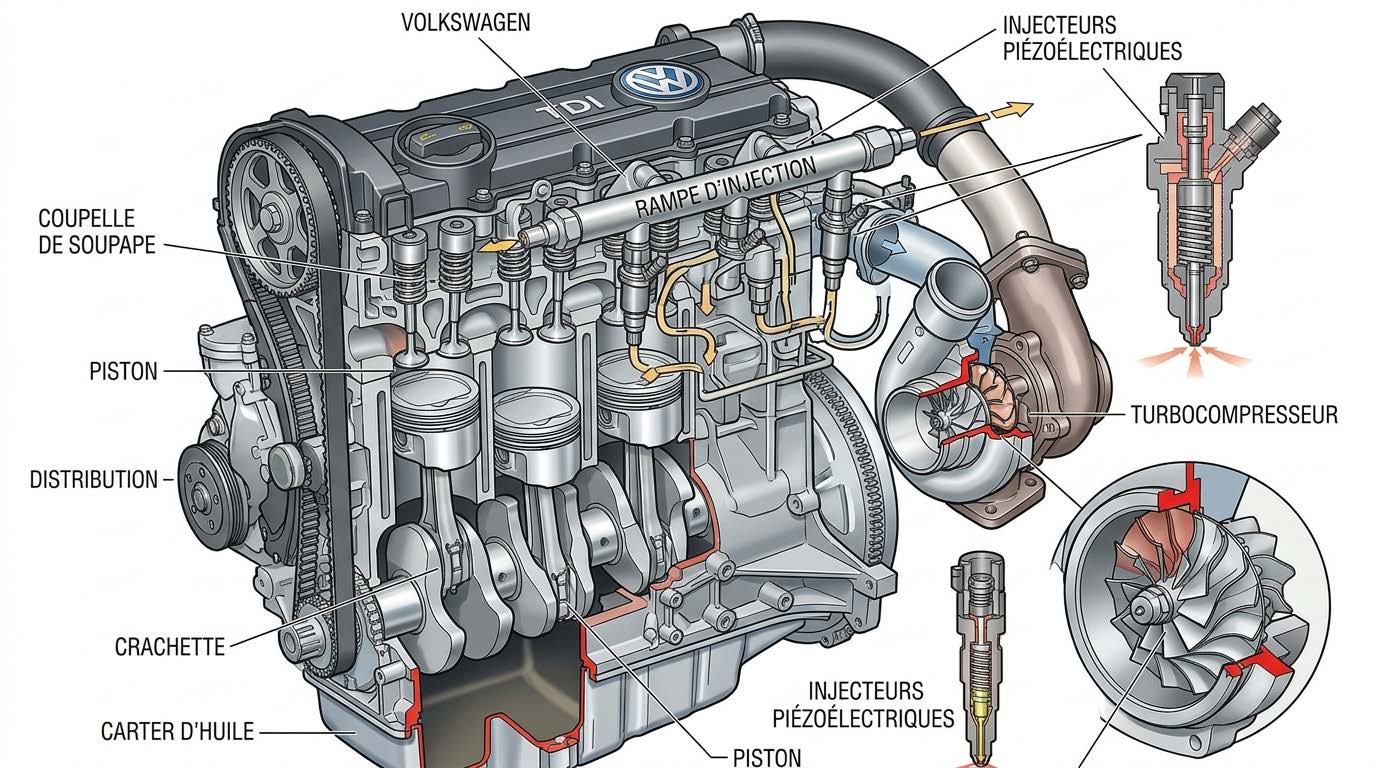

Partie 2 — Architecture technique du TDI moderne
2.1 Le système d’injection common rail TDI
Le système d’injection TDI Volkswagen repose sur le common rail depuis la troisième génération. Une pompe haute pression Bosch (CP4 sur les EA288) comprime le carburant jusqu’à 2 000 bar et l’envoie dans une rampe commune à tous les cylindres. Les injecteurs puisent dans cette réserve à haute pression selon les ordres du calculateur, indépendamment du régime moteur.
Les injecteurs piézoélectriques TDI Volkswagen de l’EA288 déclenchent jusqu’à 7 à 8 injections distinctes par cycle. La séquence type en usage normal : une ou deux pré-injections qui préparent la combustion et réduisent le bruit caractéristique du diesel, une injection principale qui fournit l’énergie motrice, et une ou deux post-injections qui gèrent la régénération du filtre à particules en enrichissant légèrement les gaz d’échappement.
Comme sur les CDI Mercedes, chaque injecteur TDI porte un code d’adaptation gravé (IMA). Ce code doit être appris par le calculateur après tout remplacement d’injecteur, sans quoi le moteur fonctionne en mode dégradé avec des ratés persistants, même avec des injecteurs neufs parfaitement fonctionnels. Cette procédure nécessite VCDS (VAG-COM) ou une valise compatible avec l’accès étendu aux paramètres VAG.

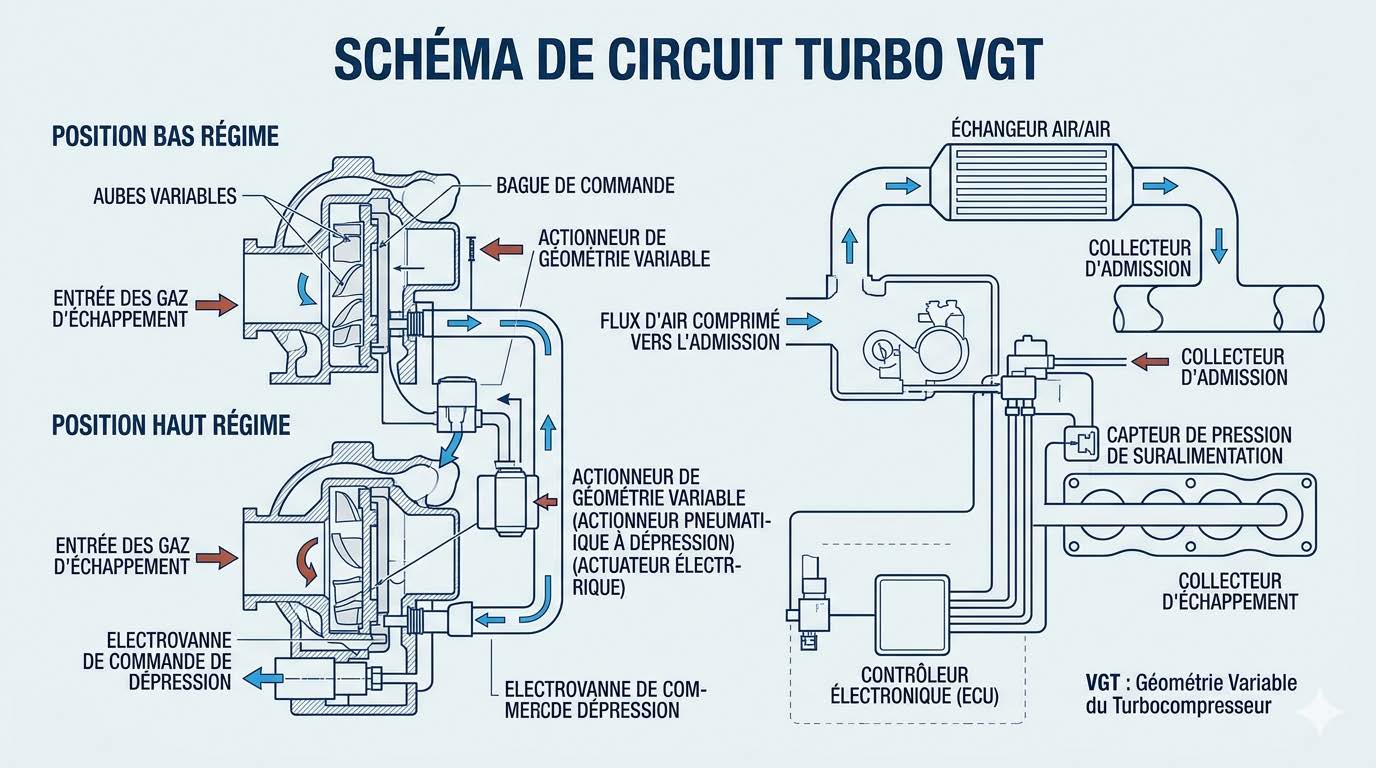

2.2 Le turbo à géométrie variable : l’atout performance du TDI
Le turbo TDI Volkswagen à géométrie variable (VGT — Variable Geometry Turbocharger) est ce qui donne au TDI son caractère si particulier en conduite. Des ailettes mobiles dans le carter turbine modifient en permanence la section de passage des gaz d’échappement selon le régime moteur et la demande de couple.
À bas régime, les ailettes se ferment partiellement, ce qui réduit la section de passage et augmente la vitesse des gaz. Le turbo monte en régime rapidement malgré un faible débit d’échappement, le couple devient disponible dès 1 500 tr/min, parfois moins. À haut régime, les ailettes s’ouvrent progressivement pour contrôler la pression et éviter le sur-boost. Ce pilotage continu supprime structurellement le « trou » de couple entre 1 200 et 2 000 tr/min qui caractérisait les turbos fixes avec wastegate.
Sur les EA288, l’actionneur pneumatique du VGT a été remplacé par un moteur électrique ; précision accrue, calibration logicielle plus fine, mais diagnostic plus complexe. Un actionneur VGT électrique défaillant ne se manifeste pas par une absence totale de turbo, mais par un turbo qui ne répond plus correctement aux demandes d’accélération, mode dégradé avec pression plafonnée, parfois difficile à distinguer d’une fuite de turbo sans lecture des données en temps réel.
2.3 L’EGR : nécessaire, encrassant, inévitable
La recirculation des gaz d’échappement (EGR) réintroduit une partie des gaz brûlés dans l’admission pour diluer l’air frais et abaisser la température de combustion. L’objectif est la réduction des oxydes d’azote (NOx), une exigence réglementaire croissante depuis Euro 4.
L’EA288 dispose d’un double circuit EGR avec haute température (gaz chauds réintroduits directement) pour les charges élevées, et basse température (gaz refroidis via échangeur) pour les charges partielles et le ralenti. Cette combinaison couvre toute la plage de fonctionnement et permet de satisfaire Euro 6d, au prix d’une complexité accrue.
Le problème structurel est bien documenté car les gaz recirculés sont chargés en particules de suie et en vapeurs d’huile. Ces dépôts s’accumulent progressivement dans le collecteur d’admission, sur les soupapes d’admission et dans le refroidisseur EGR. Sur les 2.0 TDI EA189 à usage urbain intensif, un collecteur entièrement obstrué peut réduire le débit d’air d’admission de 30 à 40 % sans générer de code défaut clair pendant des mois. Le moteur perd sa puissance progressivement, imperceptiblement au quotidien, dramatiquement quand on reprend le véhicule après un emprunt.
Partie 3 — Ce qui distingue le TDI Volkswagen de la concurrence
3.1 TDI vs CDI Mercedes vs HDi PSA
La comparaison entre ces systèmes revient régulièrement dans les ateliers et les forums, souvent avec des approximations. Les réalités sont plus nuancées.
Sur la pression d’injection, le CDI Mercedes OM654 pousse jusqu’à 2 500 bar, contre 2 000 bar pour l’EA288 TDI. Un écart réel, mais dont les effets sont perceptibles principalement sur les émissions de particules, moins sur les performances ressenties en conduite normale. Sur l’architecture VGT, l’EA288 a adopté l’actionneur électrique avant la plupart des concurrents, ce qui lui confère une précision de pilotage supérieure aux systèmes pneumatiques encore présents sur certains HDi PSA de la même période.
Ce qui rend réellement unique le TDI repose sur la modularité de la plateforme MQB. Un même bloc TDI 2.0 déclinable de 90 à 240 ch par reprogrammation du calculateur et adaptation du turbo, sans modifier la mécanique de base. Cette standardisation est une prouesse industrielle qui réduit les coûts de développement et de production tout en offrant une flexibilité commerciale que ni PSA ni Mercedes ne possèdent à cette échelle.
3.2 Consommation réelle vs homologuée : l’écart qu’on n’avoue pas
La consommation WLTP officielle d’une Golf 2.0 TDI 150 ch se situe entre 4,5 et 5,2 L/100 km. La consommation TDI Volkswagen réelle en usage mixte documentée par les clubs propriétaires et les comparatifs indépendants tourne entre 5,5 et 7 L/100 km selon le profil de conduite.
Cet écart n’est pas une anomalie propre au TDI, il est structurel sur tous les véhicules modernes avec des motorisations diesels complexes. Mais plusieurs facteurs amplifient cet écart sur les TDI spécifiquement, à l’instar d’une EGR encrassée qui dégrade l’efficacité de combustion, un FAP en régénération fréquente (qui injecte du carburant en post-injection pour élever la température d’échappement), et des pneumatiques sous-gonflés sur des véhicules dont les propriétaires n’ont jamais réglé la pression depuis l’achat.
Partie 4 — Pannes fréquentes sur les TDI Volkswagen
4.1 Le tableau des défaillances documentées
| Défaillance | Moteur concerné | Symptômes | Coût estimé |
| Pompe CP4 défaillante | EA288 (2012–2018) | Démarrage difficile, pression rampe basse | 1 500 – 3 000 € |
| EGR grippée / collecteur obstrué | EA189, EA288 | Perte puissance progressive, fumée noire | 300 – 800 € |
| Actionneur VGT hors service | EA189, EA288 | Mode dégradé, turbo figé | 200 – 600 € |
| Injecteur encrassé / usé | Tous TDI > 120 000 km | Ratés, consommation +, fumée | 200 – 600 €/inj |
| Swirl flap brisé | EA189 2.0 TDI | Fragment aspiration — casse moteur | Préventif urgent |
| FAP colmaté | EA288 urbain | Régénérations fréquentes, perte puissance | 800 – 2 000 € |
4.2 La pompe CP4 sur les EA288 : un problème bien documenté
La pompe injection TDI Volkswagen CP4 souffre de la même vulnérabilité que sur les CDI Mercedes OM651, elle est lubrifiée exclusivement par le carburant diesel qu’elle comprime. Zéro tolérance pour la contamination, zéro tolérance pour le filtre remplacé en retard.
L’intervalle officiel VAG pour le filtre carburant sur les EA288 est de 30 000 km. Dans la réalité des ateliers généralistes, il est souvent repoussé à 45 000 ou 60 000 km, avec les mêmes conséquences catastrophiques que sur les CDI. Quand la pompe lâche, ses débris métalliques contaminent toute la haute pression. Remplacement de la pompe, rinçage du rail, remplacement des injecteurs ; le tout compris entre 2 500 et 4 000 € selon l’étendue de la contamination. Une facture qui s’explique rarement par autre chose qu’un filtre carburant négligé.
4.3 Les swirl flaps EA189 : même risque qu’ailleurs, même solution
Le 2.0 TDI EA189 partage avec le CDI Mercedes OM646 et OM648 la même vulnérabilité structurelle, à savoir que des volets plastique dans le collecteur d’admission dont les axes se corrodent avec le temps. Quand l’axe cède, le fragment tombe dans le cylindre. Il en résulte entre autres un piston cassé, une soupape détruite, une culasse hors service. Facture entre 3 000 et 7 000 € selon l’étendue des dégâts.
La solution préventive (bouchons en aluminium usinés (swirl flap delete) à 250-400 €) supprime définitivement le risque. Sur tout EA189 qui n’a pas encore subi cette intervention, c’est une priorité absolue indépendamment du kilométrage, car la corrosion des axes n’est pas liée à l’usure mais au temps et à l’humidité.
Partie 5 — Entretien du TDI Volkswagen : les points critiques
5.1 L’huile moteur : la spécification qui conditionne la longévité
La spécification huile n’est pas un conseil, c’est une contrainte technique. Sur les EA288 avec FAP, c’est le VW 507.00 uniquement. Sur les anciens TDI sans FAP, c’est le VW 505.01. Ces spécifications définissent des huiles longue durée à faibles cendres sulfatées. Une huile standard enrichit progressivement les cendres dans le FAP jusqu’à le colmater irrémédiablement ; remplacement FAP à 1 500-2 000 € qui n’aurait jamais eu lieu avec la bonne spécification.
Sur les TDI PD (pompe-injecteurs 1.9 et 2.0 TDI deuxième génération), l’huile lubrifie physiquement la came de commande des injecteurs dans la culasse. Volkswagen a documenté des casses de cames en série sur les premières années de commercialisation, directement attribuées à des huiles hors spécification ou à des vidanges trop espacées. Un problème structurel que les propriétaires de ces motorisations doivent intégrer dans leur routine d’entretien.
5.2 Les intervalles non négociables
Il convient de changer l’huile moteur tous les 15 000 km ou 1 an, sans utiliser le service flexible qui peut allonger l’intervalle jusqu’à 30 000 km sur les TDI à usage intensif ; cette tolérance est conçue pour les conditions idéales d’autoroute, pas pour l’usage urbain réel de la majorité des propriétaires.
En outre, il convient de remplacer le filtre à carburant tous les 30 000 km sans dérogation sur les EA288. Aussi, le nettoyage de l’EGR et du collecteur d’admission se fait après un parcours de 60 000 km sur usage urbain, 80 000 km sur usage mixte ; une maintenance préventive que la plupart des carnets d’entretien constructeurs n’incluent pas explicitement mais que les données terrain justifient pleinement.
S’agissant de la Courroie de distribution, la plage de variation est importante selon les moteurs, de 90 000 km sur certains EA288 à 210 000 km sur des EA189 spécifiques. Cette donnée ne s’estime pas, elle se vérifie dans la documentation constructeur pour le moteur et l’année exacts du véhicule concerné. Une erreur ici coûte entre 2 000 et 5 000 €.
5.3 Le nettoyage du collecteur : la maintenance invisible
Le signe révélateur d’un collecteur progressivement obstrué est aussi l’un des plus difficiles à dater ; il y a une perte de puissance si progressive qu’elle devient imperceptible au quotidien. On l’identifie généralement en reprenant le volant après un emprunt du véhicule, ou quand un test en côte révèle que le moteur ne répond plus comme avant.
Le nettoyage chimique par traitement additif via l’admission est la solution de premier recours, accessible en atelier en 45 minutes pour 150 à 200 €. Le nettoyage mécanique par démontage du collecteur est plus efficace sur les cas avancés mais représente 3 à 4 heures de main-d’œuvre. Dans les deux cas, l’intervention est infiniment moins coûteuse qu’un remplacement de FAP ou d’injecteurs déclenché par un encrassement non traité.
Partie 6 — Les variantes selon le profil
Pour l’ingénieur en conception, l’architecture MQB représente l’aboutissement industriel du TDI étant donné un même bloc mécanique déclinable sur une dizaine de modèles différents, de la Polo à l’Audi Q7, avec une standardisation des processus de fabrication qui génère des économies d’échelle considérables. Le TDI mild hybrid 48V sur les Passat et Tiguan récents (système eHybrid) illustre la voie d’évolution naturelle, ici l’assistance électrique aux bas régimes compense la latence thermique du turbo au démarrage et réduit la consommation en cycle urbain de 8 à 12 % selon les données VAG publiées. C’est l’architecture qui permettra au TDI de survivre aux réglementations Euro 7.
Pour le technicien en formation, la compétence différenciante sur les TDI Volkswagen Group est la maîtrise de VCDS ou d’un équivalent avec accès étendu aux paramètres VAG. Sans cet outil, les adaptations d’injecteurs après remplacement et les tests actionneurs VGT sont inaccessibles, le diagnostic reste incomplet. Le test de débit de retour des injecteurs TDI suit le même protocole que sur tout common rail, mais les valeurs de référence VAG sont spécifiques et disponibles dans ETKA ou ELSAWIN. Un technicien qui maîtrise ces outils et ces données peut diagnostiquer un TDI là où un atelier généraliste bute.
Pour un propriétaire d’une Golf, Passat ou Tiguan TDI, trois habitudes concrètes conditionnent la longévité du moteur à savoir, l’utilisation d’une huile VW 507.00 sans substitut, filtre carburant à 30 000 km, et un trajet autoroutier de 30 minutes au moins une fois par mois pour régénérer le FAP et maintenir l’EGR propre. Une perte de puissance progressive, même légère est le signal d’alarme à ne jamais ignorer. Sur un TDI, elle est rarement anodine et toujours moins coûteuse à traiter tôt. Un nettoyage de collecteur à 200 € préventif vaut mieux qu’un remplacement de FAP à 1 800 € curatif.
Conclusion
Le moteur TDI Volkswagen est l’architecture diesel la plus déployée au monde, une sophistication technique remarquable portée sur 35 ans d’évolution, avec des performances qui ont défini les attentes du marché européen. Ses pannes sont prévisibles, documentées et en grande partie évitables par deux interventions simples, à savoir l’huile aux spécifications VW et filtre carburant à 30 000 km.
Malgré la pression réglementaire sur le diesel, le TDI évolue vers les architectures hybrides 48V et PHEV, il restera présent dans les gammes VAG jusqu’en 2035 au minimum. Le comprendre aujourd’hui, c’est disposer d’une expertise pertinente pour encore deux décennies.
💡 Continuez votre lecture sur Automobile237 :
- [Système Common Rail diesel : fonctionnement et avantages]
- [Système d’injection CDI Mercedes : Principes et entretien]
- [Bougies de préchauffage TDI : rôle, panne et remplacement]
❓ FAQ : comment fonctionne le moteur TDI Volkswagen
1. Comment fonctionne le moteur TDI Volkswagen ?
Le TDI combine injection directe haute pression (common rail jusqu’à 2 000 bar sur les EA288) et turbocompression à géométrie variable. Les injecteurs piézoélectriques déclenchent jusqu’à 8 injections par cycle. Le turbo VGT adapte en permanence sa géométrie pour rendre le couple disponible dès 1 500 tr/min, indépendamment du régime moteur.
2. Quelle est la différence entre le TDI Volkswagen et le CDI Mercedes ?
Les deux reposent sur le common rail Bosch, mais le CDI Mercedes pousse jusqu’à 2 500 bar contre 2 000 bar pour le TDI EA288. Le TDI se distingue par la modularité de la plateforme MQB et sa déclinaison de puissance par reprogrammation sans modification mécanique. Les procédures de diagnostic et les codes d’adaptation sont propriétaires à chaque constructeur.
3. Quelles sont les pannes les plus fréquentes sur un TDI Volkswagen ?
Pompe CP4 défaillante (EA288 — filtre négligé), collecteur d’admission obstrué par calamine (EGR), swirl flaps brisés (EA189), actionneur VGT hors service et injecteurs encrassés après 120 000 km d’usage urbain intensif.
4. À quelle fréquence faut-il changer l’huile d’un moteur TDI ?
Tous les 15 000 km ou 1 an, sans utiliser le service flexible qui peut allonger l’intervalle sur les EA288. En usage urbain intensif avec trajets courts, un intervalle de 10 000 km est recommandé par de nombreux spécialistes VAG pour préserver la pompe et les cames.
5. Peut-on utiliser n’importe quelle huile moteur sur un TDI Volkswagen ?
Non. Les EA288 avec FAP exigent exclusivement une huile VW 507.00 (faibles cendres sulfatées). Une huile standard colmate le FAP prématurément. Sur les TDI PD (pompe-injecteurs), l’huile hors spécification dégrade les cames de commande des injecteurs, des casses documentées en série sur ces motorisations.
