1. Introduction

Il y a des composants dans votre voiture dont le nom seul suffit à intimider et pourtant, une fois qu’on les comprend, on réalise à quel point leur logique est d’une élégance presque poétique. La sonde lambda est de ceux-là. Ce petit capteur électrochimique, vissé sur votre ligne d’échappement, est le témoin silencieux de chaque combustion qui se produit dans votre moteur. Il observe, mesure, juge, et transmet plusieurs centaines de fois par minute, sans relâche, à chaque kilomètre parcouru.

Son nom vient de la lettre grecque λ (lambda), utilisée en thermodynamique pour désigner le coefficient d’excès d’air, qui n’est rien d’autre que le rapport entre la quantité d’air réellement présente dans le mélange et la quantité d’air théoriquement nécessaire à une combustion parfaite. Lorsque λ = 1, le mélange est stœchiométrique c’est-à-dire ni trop riche en carburant, ni trop pauvre. C’est l’équilibre parfait que votre moteur essence cherche à maintenir en permanence, et c’est précisément cet équilibre que la sonde lambda surveille et protège.

Comment fonctionne la sonde lambda sur un moteur essence ? Quels sont les signes d’une sonde défaillante ? Quelle est la différence entre sonde amont et sonde aval ? Combien coûte son remplacement ? Si vous avez déjà vu votre voyant moteur s’allumer sans comprendre pourquoi, ou si vous cherchez simplement à comprendre la mécanique fine qui se cache derrière la gestion de votre moteur, cet article est votre guide de référence. Bienvenue dans le monde fascinant du capteur d’oxygène.

2. Comment fonctionne la sonde lambda sur un moteur essence ?

C’est la question centrale, et elle mérite une réponse à la fois rigoureuse et accessible. Comment fonctionne la sonde lambda sur un moteur essence ? Pour le comprendre, partons du problème qu’elle résout.

Un moteur essence brûle un mélange d’air et d’essence. La qualité de cette combustion dépend directement du rapport air/carburant. Le rapport stœchiométrique théorique pour un moteur essence est de 14,7 grammes d’air pour 1 gramme d’essence, c’est le point d’équilibre parfait où tout le carburant est brûlé et tout l’oxygène est consommé. En pratique, ce rapport varie en permanence selon le régime moteur, la charge, la température, l’altitude et la qualité du carburant.

Si le mélange est trop riche (trop d’essence, pas assez d’air), alors la combustion est incomplète, les gaz d’échappement contiennent des hydrocarbures imbrûlés (HC) et du monoxyde de carbone (CO), deux polluants toxiques. La consommation augmente, le catalyseur est agressé par les imbrûlés, et les performances sont altérées.

Si le mélange est trop pauvre (trop d’air, pas assez d’essence), la combustion est certes plus propre en CO et HC, mais les températures de combustion montent, favorisant la formation d’oxydes d’azote (NOx), un autre polluant majeur. À l’extrême, un mélange trop pauvre provoque des ratés d’allumage, une instabilité du ralenti et une usure prématurée des soupapes.

La sonde lambda est l’arbitre de cet équilibre. Voici son mode de fonctionnement étape par étape :

▷ Étape 1 — La détection de l’oxygène résiduel

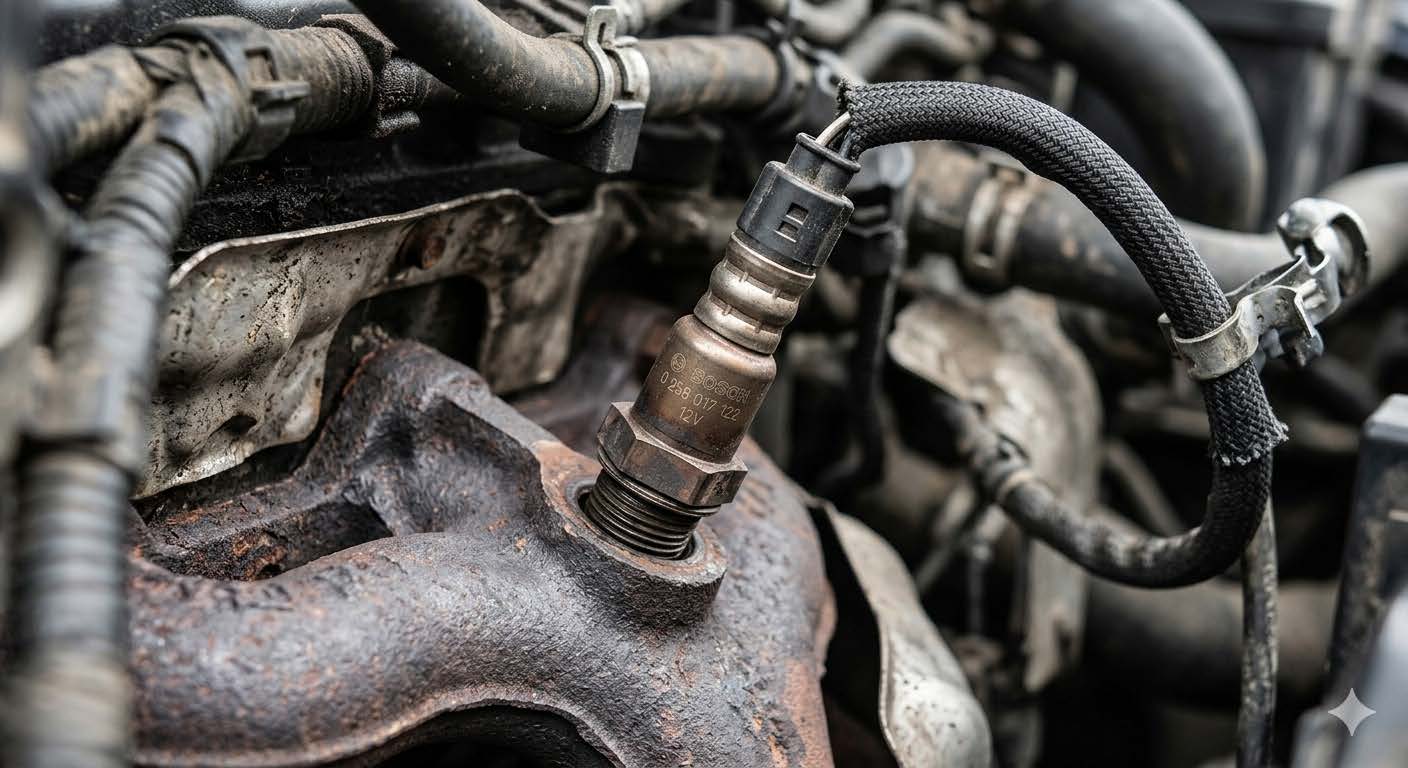

La sonde est implantée dans la ligne d’échappement, là où les gaz sortant du moteur passent avant d’entrer dans le catalyseur. Son élément sensible, une céramique de dioxyde de zirconium (ZrO₂) revêtue de platine, est exposé simultanément aux gaz d’échappement d’un côté et à l’air atmosphérique de référence de l’autre.

▷ Étape 2 — La génération du signal électrique

La différence de concentration en oxygène entre les deux côtés de la céramique génère une tension électrique par effet électrochimique. Quand le mélange est riche (peu d’oxygène résiduel dans les gaz), la tension produite est élevée, environ 0,8 à 1,0 volt. Quand le mélange est pauvre (beaucoup d’oxygène résiduel), la tension chute à 0,1 à 0,2 volt. Autour du point stœchiométrique (λ = 1), la tension oscille rapidement entre ces deux valeurs.

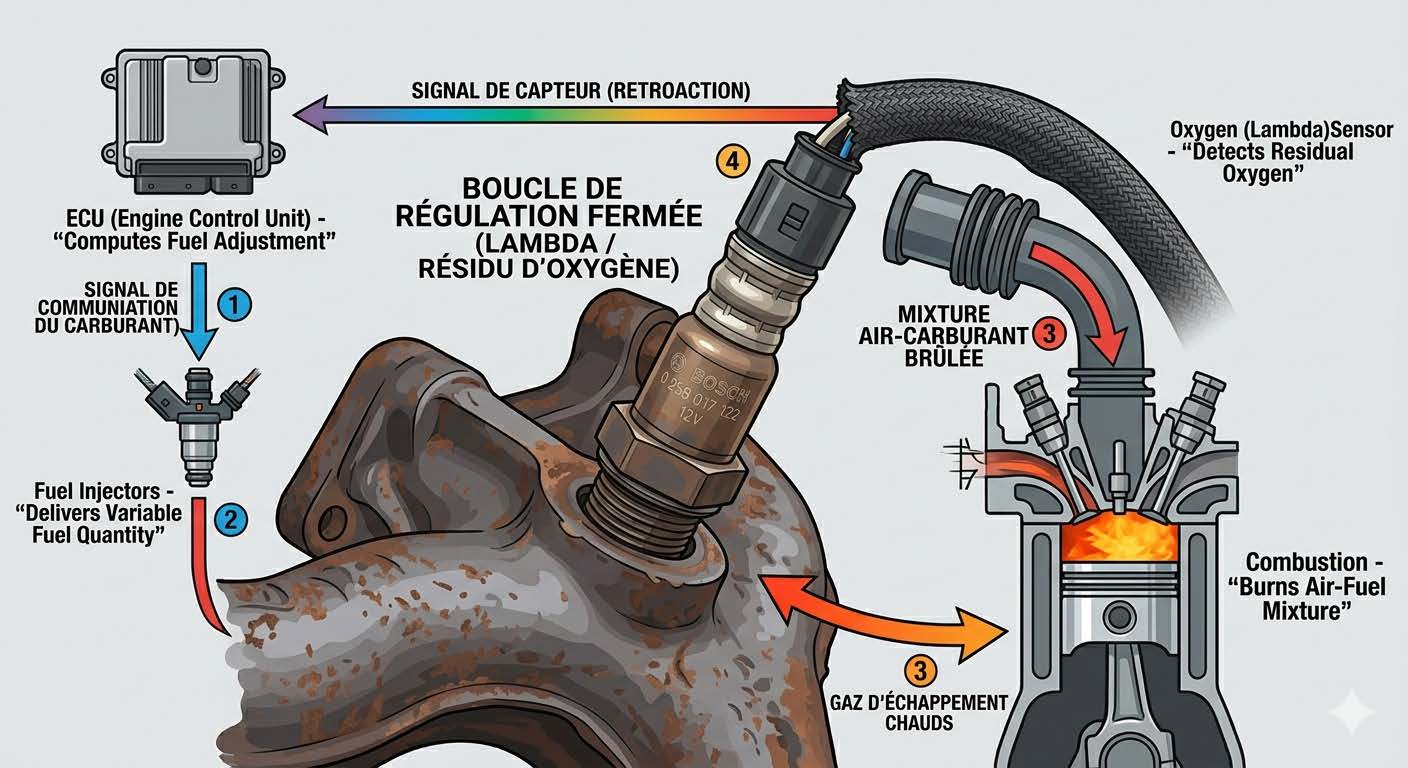

▷ Étape 3 — La boucle de régulation fermée

Le calculateur moteur (ECU) reçoit ce signal en temps réel et l’utilise pour corriger en permanence la durée d’injection et donc la quantité de carburant injectée. Si la sonde détecte un mélange riche, l’ECU réduit l’injection. Si elle détecte un mélange pauvre, il l’augmente. Ce processus de correction s’appelle la régulation lambda en boucle fermée (closed loop), et il se produit plusieurs fois par seconde.

C’est ce mécanisme de rétroaction continue, d’une précision et d’une réactivité remarquables, qui maintient votre moteur essence dans sa fenêtre de fonctionnement optimale, réduisant les émissions polluantes, protégeant le catalyseur et optimisant la consommation de carburant.

3. Les différents types de sondes lambda

Toutes les sondes lambda ne se ressemblent pas. Il en existe plusieurs générations, chacune apportant un niveau de précision supérieur au précédent.

La sonde lambda binaire (ou sonde à effet de seuil)

C’est la technologie d’origine, encore très répandue sur les véhicules produits jusqu’aux années 2000-2010. Elle fonctionne comme un interrupteur thermochimique puisqu’elle ne fournit qu’une information binaire, riche ou pauvre, au-dessus ou en dessous du point stœchiométrique. Son signal oscille entre environ 0,1 V et 0,9 V avec une transition très rapide au seuil λ = 1. Simple, robuste, efficace dans sa plage de fonctionnement, mais incapable de mesurer à quel point le mélange est riche ou pauvre.

La sonde lambda large bande (Wideband)

C’est la génération moderne, désormais standard sur la quasi-totalité des véhicules essence conformes aux normes Euro 4 et suivantes. Contrairement à la sonde binaire, la sonde large bande fournit une valeur continue et précise du coefficient λ sur une plage étendue de λ = 0,7 (très riche) à λ = 4 ou plus (très pauvre). Elle intègre une cellule de pompage électrochimique qui maintient activement une concentration d’oxygène constante dans sa cavité interne, le courant de pompage nécessaire étant directement proportionnel à la richesse du mélange mesuré.

Le calculateur reçoit ainsi non plus un signal binaire mais une valeur analogique précise, lui permettant des corrections d’injection bien plus fines et réactives. Les moteurs à injection directe, les turbocompressés et les architectures hybrides exigent ce niveau de précision.

La sonde lambda chauffée (LSH/LSU)

Toutes les sondes modernes intègrent un élément chauffant résistif alimenté électriquement. Ce chauffage interne permet à la sonde d’atteindre sa température de fonctionnement optimale (entre 300 °C et 800 °C) dès les premières secondes après le démarrage, sans attendre que les gaz d’échappement la réchauffent naturellement. Il en résulte que la régulation lambda entre en action presque immédiatement, réduisant les émissions polluantes lors de la phase de démarrage à froid, phase critique pour la conformité aux normes antipollution.

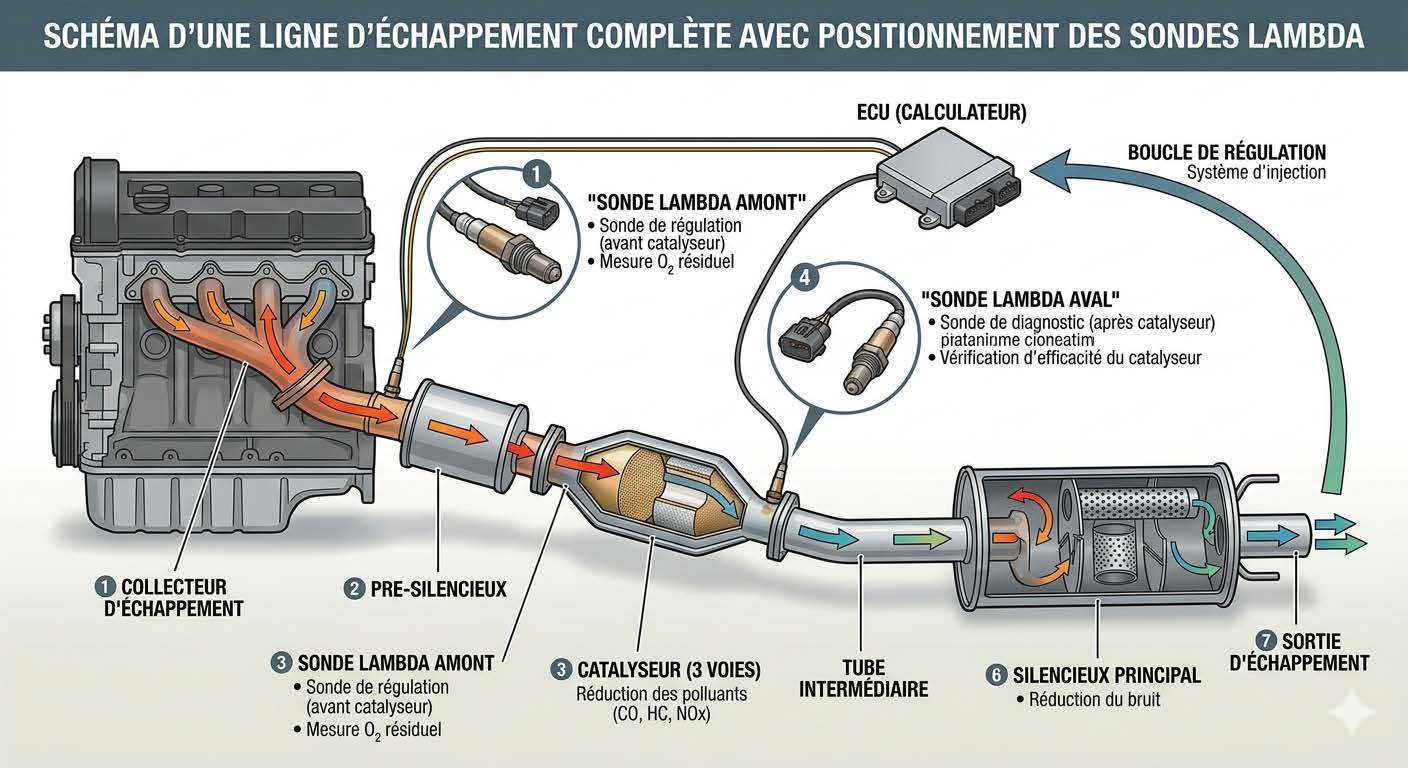

4. Sonde lambda amont et aval : quelle différence ?

Sur un véhicule moderne, vous trouverez généralement deux sondes lambda par ligne d’échappement, voire davantage sur les moteurs V6 et V8 à double ligne.

🔸 La sonde amont (avant catalyseur) : C’est la sonde principale, celle qui pilote activement la régulation du mélange air/carburant en boucle fermée. Placée entre le moteur et le catalyseur, elle est exposée aux gaz les plus chauds et les plus chargés, et donc soumise à la plus grande usure. C’est elle qui « travaille » en permanence, fournissant au calculateur les données qui gouvernent l’injection.

🔸 La sonde aval (après catalyseur) : Sa mission est différente et complémentaire. Elle ne pilote pas directement l’injection, mais surveille l’efficacité du catalyseur. En comparant son signal à celui de la sonde amont, le calculateur évalue si le catalyseur convertit correctement les polluants. Une sonde amont qui oscille et une sonde aval qui oscille également (au lieu de rester stable) est le signe classique d’un catalyseur vieilli ou endommagé. La sonde aval est aussi utilisée pour affiner les corrections d’injection à long terme (long term fuel trim), améliorant la précision globale de la gestion moteur.

💡 À retenir : une panne de sonde amont impacte directement les performances et les émissions. Une panne de sonde aval impacte principalement le diagnostic du catalyseur et peut déclencher un code défaut sans altérer immédiatement les performances de conduite.

5. Les symptômes d’une sonde lambda défaillante

La sonde lambda est un composant d’usure. Sa durée de vie oscille généralement entre 60 000 et 150 000 km selon les modèles, les conditions d’utilisation et la qualité du carburant utilisé. Quand elle commence à faillir, les signaux sont multiples.

🔴 Le voyant moteur s’allume : C’est le symptôme le plus fréquent et le plus immédiat. Le calculateur détecte une valeur incohérente ou absente en provenance de la sonde et enregistre un code défaut DTC. Les codes les plus courants associés à la sonde lambda sont :

Code DTC	Signification
P0130 / P0150	Circuit sonde amont banc 1/2 — signal hors plage
P0136 / P0156	Circuit sonde aval banc 1/2 — signal hors plage
P0171 / P0172	Mélange trop pauvre / trop riche (banc 1)
P0131 / P0137	Tension sonde trop basse
P0132 / P0138	Tension sonde trop haute

🔴 Une consommation de carburant en hausse inexpliquée : Sans les données fiables de la sonde lambda, le calculateur perd sa capacité de régulation précise. Il adopte une cartographie de sécurité (open loop) souvent plus riche, entraînant une surconsommation pouvant atteindre 10 à 20 % au-dessus de la normale.

🔴 Des ratés d’allumage ou un ralenti instable : Un mélange mal dosé (trop riche ou trop pauvre) perturbe la régularité de la combustion. Le moteur « accroche », tressaute au ralenti, ou présente des à-coups à l’accélération.

🔴 Une odeur d’œuf pourri à l’échappement : Ce symptôme caractéristique signale que le catalyseur est saturé de soufre, souvent parce qu’un mélange trop riche généré par une sonde défaillante l’a exposé à un excès d’hydrocarbures imbrûlés sur une longue période.

🔴 Des fumées noires ou bleutées : Des fumées noires trahissent un mélange trop riche (excès de carburant non brûlé). Des fumées bleutées peuvent indiquer une huile brûlée, mais aussi une combustion perturbée par une gestion du mélange incorrecte.

🔴 Un échec au contrôle technique : Les émissions de CO, HC et NOx mesurées à l’échappement dépassent les seuils réglementaires autorisés. Le contrôle technique français impose des limites précises en fonction de la norme Euro du véhicule, et une sonde lambda défaillante est l’une des causes les plus fréquentes de refus pour dépassement d’émissions.

6. Diagnostic : comment confirmer la panne ?

Face à un voyant moteur allumé, la démarche de diagnostic doit être méthodique pour éviter de remplacer une pièce saine.

Étape 1 : Lecture des codes défaut, indispensable. Une valise OBD2 (disponible pour moins de 30 € en version grand public, ou en atelier) permet de lire les codes DTC en quelques secondes et d’identifier précisément quelle sonde est en cause et quel type de défaut est enregistré.

Étape 2 : Analyse du signal en temps réel. Une valise OBD2 avancée ou un oscilloscope permet de visualiser le signal de la sonde en temps réel. Une sonde amont saine oscille rapidement entre 0,1 V et 0,9 V à régime stabilisé. Un signal figé, trop lent, ou hors plage confirme la défaillance du capteur.

Étape 3 : Vérification du câblage. Avant de remplacer la sonde, inspectez le connecteur électrique (corrosion, déconnexion) et le câblage (fil coupé, court-circuit). Une panne de câblage est aussi fréquente que la panne du capteur lui-même et nettement moins coûteuse à corriger.

Étape 4 : Vérification de la résistance de l’élément chauffant. Avec un multimètre, mesurez la résistance entre les broches de l’élément chauffant de la sonde. Une résistance infinie (circuit ouvert) ou très faible (court-circuit) confirme une sonde hors service.

7. Remplacement de la sonde lambda : ce qu’il faut savoir

Accessibilité de l’opération

Le remplacement d’une sonde lambda est une opération accessible à un mécanicien amateur équipé, à condition d’utiliser une clé à sonde lambda (clé tubulaire à encoche, disponible pour moins de 15 €). La principale difficulté est le dévissage d’une sonde grippée par la chaleur, l’application préalable d’un produit déblocant et éventuellement un léger réchauffage au chalumeau facilitent considérablement l’opération.

Choisir la bonne sonde

Il existe des sondes d’origine constructeur (OEM) et des sondes de remplacement de marques reconnues comme Bosch, NGK, Denso ou Delphi. Veillez à respecter le nombre de fils (2, 3 ou 4 fils selon le type et la génération de sonde) et le type (binaire ou large bande), sous peine d’incompatibilité avec le calculateur.

Le prix

Élément	Fourchette de prix
Sonde lambda binaire (pièce)	20 € à 80 €
Sonde lambda large bande (pièce)	60 € à 200 €
Main-d’œuvre atelier	30 € à 90 €
Total en atelier	50 € à 290 €

⚠️ Ne différez pas le remplacement. Une sonde lambda défaillante ignorée pendant plusieurs milliers de kilomètres peut conduire à la destruction prématurée du catalyseur, une réparation dont le coût oscille entre 400 € et 1 500 € selon le véhicule.

8. Entretien préventif : prolonger la vie de sa sonde lambda

Si la sonde lambda est un composant d’usure inévitable, plusieurs pratiques permettent d’en prolonger significativement la durée de vie.

• Utiliser un carburant de qualité : Les carburants de mauvaise qualité contenant des additifs soufrés accélèrent la dégradation de l’élément céramique de la sonde. Préférez les carburants aux normes européennes dans des stations reconnues.

• Éviter les huiles moteur de mauvaise qualité : L’huile brûlée dépose des résidus sur l’élément sensible de la sonde et altère sa précision. Un respect des intervalles de vidange et l’utilisation d’une huile aux spécifications constructeur protègent la sonde indirectement.

• Traiter rapidement les ratés d’allumage : Des ratés d’allumage non traités envoient du carburant non brûlé directement dans l’échappement, exposant la sonde à des concentrations d’hydrocarbures qui accélèrent son vieillissement.

• Ne jamais utiliser de produits antigel dans le carburant : Certains additifs contenant du silicone empoisonnent irrémédiablement l’élément céramique de la sonde lambda, un phénomène irréversible appelé contamination au silicone.

9. Conclusion

La sonde lambda est l’un de ces composants que l’on n’apprécie pleinement que le jour où il fait défaut. Silencieuse, précise, infatigable, elle veille à chaque instant sur la qualité de la combustion dans votre moteur essence, régulant le mélange air/carburant, protégeant le catalyseur, optimisant votre consommation et garantissant la conformité de vos émissions.

Comprendre comment fonctionne la sonde lambda sur un moteur essence, c’est comprendre l’intelligence embarquée qui gouverne votre véhicule à chaque seconde de conduite. C’est aussi se donner les moyens d’identifier rapidement une anomalie, de dialoguer avec votre garagiste avec discernement, et de prendre les bonnes décisions au bon moment avant qu’une panne mineure ne se transforme en réparation coûteuse.

Chez Automobile237, notre mission est exactement celle-là : vous donner les clés pour comprendre votre voiture, pas seulement la conduire. Parce qu’un conducteur informé est un conducteur qui maîtrise non seulement le volant, mais aussi ce qui se passe sous le capot et sous le châssis de son véhicule.
