Chaque année en France, plus de 200 000 FAP sont remplacés ou supprimés illégalement, une réalité qui illustre à la fois le coût de la méconnaissance de ce composant et les dérives d’un marché parallèle qui expose les propriétaires à des amendes pouvant atteindre 7 500 €. Pourtant, la plupart de ces remplacements et suppressions auraient pu être évités par une compréhension élémentaire du fonctionnement de ce système.
Obligatoire sur tous les diesel Euro 5 depuis 2009, le FAP (Filtre à Particules diesel) génère plus de questions, d’incompréhensions et de réparations évitables que tout autre composant du moteur diesel moderne. Comprendre comment fonctionne le filtre à particules FAP diesel, c’est comprendre comment le préserver, identifier ses signaux de détresse avant le colmatage complet, et éviter des factures à quatre chiffres qui ne se seraient jamais produites avec les bons réflexes.
Table des matières
Partie 1 — Pourquoi le FAP existe et ce qu’il filtre
1.1 Le problème des particules fines diesel
Les moteurs diesel produisent lors de la combustion des particules fines comme des agrégats de carbone, d’hydrocarbures imbrûlés et de métaux lourds dont le diamètre peut être inférieur à 2,5 micromètres (PM2.5). Ces particules sont classées cancérigènes de groupe 1 par l’Organisation Mondiale de la Santé depuis 2012. Leur taille leur permet de traverser les voies respiratoires et d’atteindre directement les alvéoles pulmonaires, puis la circulation sanguine.
Un moteur diesel à injection directe sans FAP rejette entre 0,05 et 0,2 g de particules par kilomètre selon sa charge et son régime. Le FAP réduit ces émissions de 95 à 99 %, c’est l’ordre de grandeur qui a justifié son caractère obligatoire.
1.2 L’escalade réglementaire qui a imposé le FAP
La norme Euro 4 (2005) fixait un premier seuil sur les particules diesel, atteignable sans FAP sur certains moteurs via l’optimisation de l’injection. Euro 5 (2009) a abaissé ce seuil à 0,005 g/km, un niveau impossible à atteindre sans FAP sur les moteurs à injection directe. Ce n’est pas une décision technique des constructeurs, c’est une obligation réglementaire qui a rendu le FAP incontournable sur l’ensemble du parc diesel européen.
Euro 6d (2021) est allé plus loin en ajoutant le contrôle du nombre de particules (PN) en plus de leur masse, y compris les ultrafines de moins de 23 nm que les normes précédentes ne mesuraient pas. Les FAP de dernière génération filtrent désormais des particules qu’on ne savait pas mesurer il y a vingt ans.
Partie 2 — Comment fonctionne le filtre à particules FAP ?

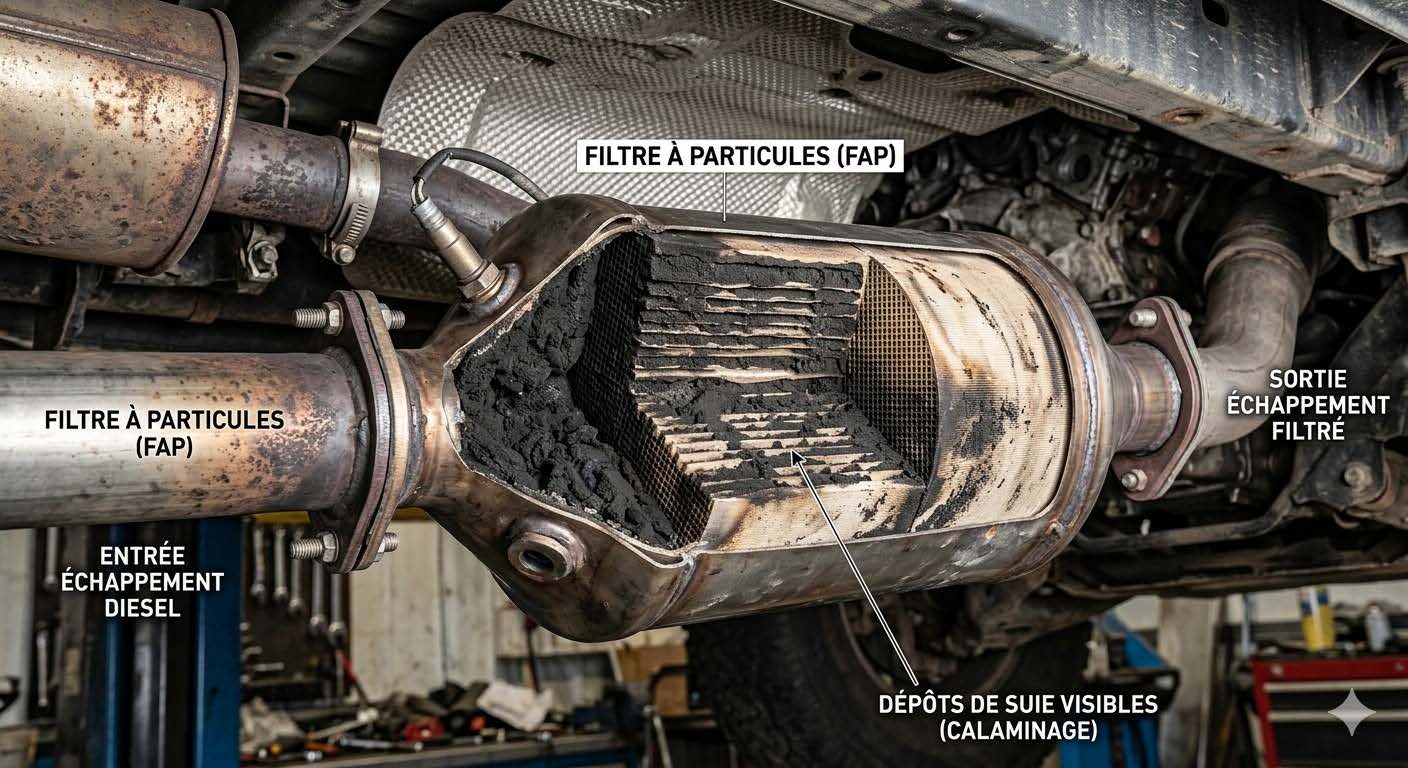

2.1 Structure physique : un nid d’abeilles en céramique
Le FAP est un monolithe en carbure de silicium (SiC) ou en cordiérite, une céramique poreuse structurée en milliers de canaux parallèles. La particularité de cette structure réside sur le fait que les canaux sont alternativement bouchés d’un côté puis de l’autre. Les gaz d’échappement entrent dans les canaux ouverts, sont forcés de traverser la paroi poreuse (où les particules sont retenues), et ressortent par les canaux adjacents, bouchés à l’entrée mais ouverts à la sortie.
Les pores de la céramique mesurent entre 10 et 25 micromètres. Les particules PM2.5, d’un diamètre maximal de 2,5 µm, sont retenues par diffusion et interception dans cette structure. Le système tolère entre 5 et 10 g de suie accumulée avant que la contre-pression ne devienne suffisamment élevée pour réduire la puissance moteur et déclencher la régénération.
2.2 La régénération passive : le nettoyage gratuit de l’autoroute
C’est la forme de régénération la plus efficace et la moins connue des conducteurs. À partir de 550-600°C, les dépôts de carbone s’oxydent spontanément en CO₂ ; le FAP se nettoie seul, sans intervention du calculateur, sans carburant supplémentaire, sans que le conducteur ne s’en aperçoive.
La condition est simple, en effet la température des gaz d’échappement doit atteindre et maintenir ce seuil pendant 15 à 30 minutes. En pratique, cela se produit sur autoroute à 100-130 km/h, en régime soutenu en côte, ou sur route nationale à vitesse stabilisée. Un conducteur qui fait régulièrement de longs trajets ne verra probablement jamais son voyant FAP s’allumer de sa vie, son filtre se régénère passivement avant d’atteindre le seuil critique.
Le problème structurel du diesel urbain est que les trajets courts à régime bas maintiennent la température d’échappement entre 150 et 300°C, bien en dessous du seuil d’oxydation. Les particules s’accumulent cycle après cycle, sans jamais brûler.
2.3 La régénération active : quand le calculateur intervient
Quand le taux de charge du FAP dépasse 50 à 70 % (calculé par le différentiel de pression entre l’entrée et la sortie du FAP), le calculateur déclenche une régénération active. Il ajoute une post-injection de carburant en fin de cycle. Ainsi, les hydrocarbures imbrûlés entrent dans le FAP et s’oxydent sur le catalyseur oxydant placé en amont, élevant la température à 600-650°C malgré une vitesse de roulage insuffisante pour une régénération passive.
Cette régénération dure 10 à 20 minutes à régime stabilisé au-dessus de 60 km/h. Elle est donc impossible à mener à son terme en trafic urbain dense avec arrêts répétés. Le calculateur l’interrompt si le véhicule s’arrête, et recommence à zéro au prochain cycle. Si les interruptions se multiplient, le taux de charge continue de monter.
Le signe visible pour le conducteur averti est la survenance d’une légère augmentation de la consommation (0,5 à 1 L/100 km de plus) et parfois une légère variation du régime moteur au ralenti. Certains conducteurs perçoivent aussi une légère odeur d’échappement plus prononcée pendant la phase active.
2.4 Le système additivé PSA Eolys : une troisième logique
Les véhicules Peugeot, Citroën et DS équipés de FAP utilisent depuis les années 2000 un système spécifique ; un réservoir d’additif cérine (Eolys) injecte une petite quantité de produit dans le carburant à chaque plein. Cet additif abaisse la température d’ignition des particules de 550°C à 450°C, rendant la régénération possible à des températures d’échappement plus basses, compatibles avec un usage plus urbain.
Par ailleurs, la contrainte est que le réservoir Eolys doit être rechargé tous les 80 000 km environ lors d’un passage en atelier. Son oubli n’empêche pas le moteur de fonctionner, mais le FAP se colmate progressivement faute d’additif pour abaisser le seuil de régénération.
Ce détail change le diagnostic sur les véhicules PSA, étant donné qu’un FAP qui se colmate rapidement peut signaler un réservoir Eolys vide plutôt qu’un FAP structurellement défaillant. Vérifier le niveau Eolys avant de proposer un remplacement à 1 500 € est une étape de diagnostic que trop d’ateliers oublient.

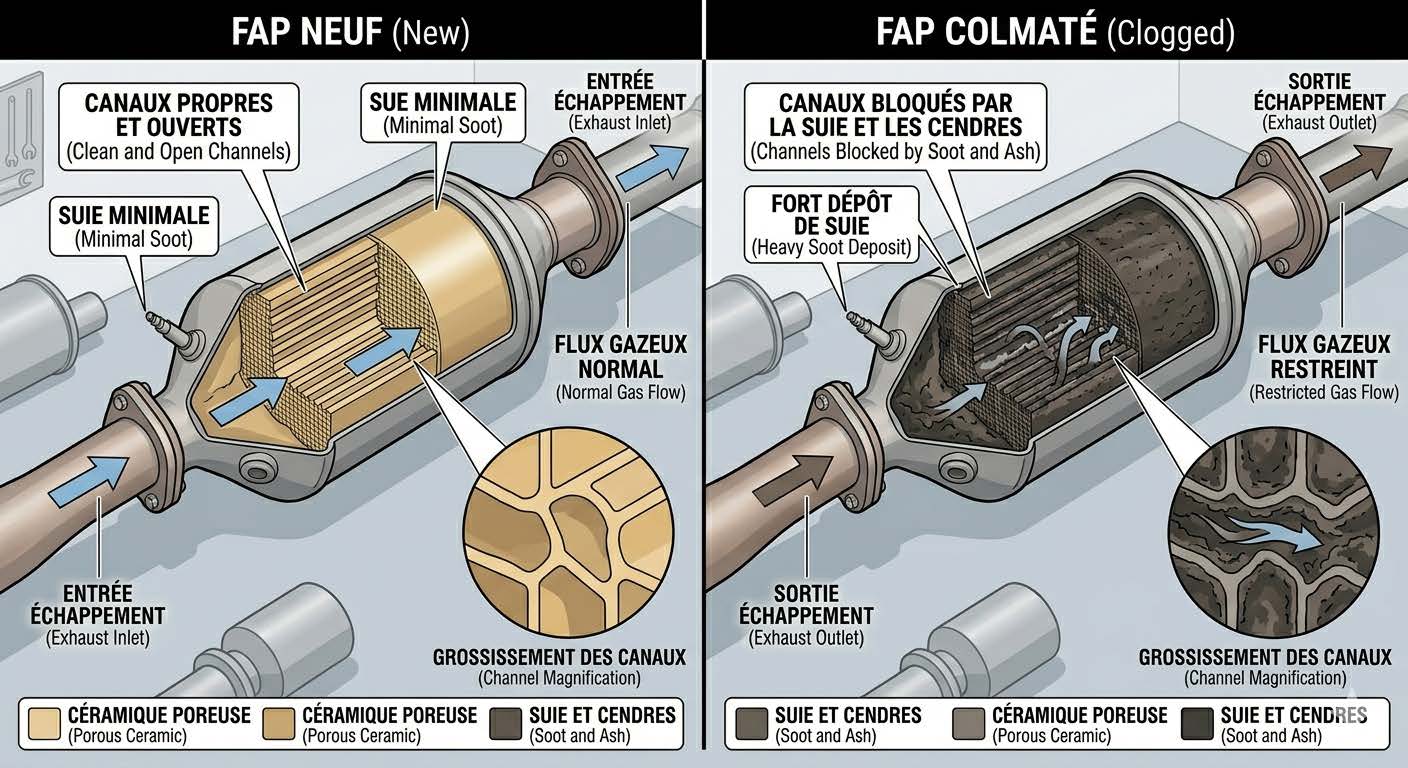

Partie 3 — FAP colmaté : symptômes, causes et conséquences cachées
3.1 Lire les signaux du colmatage progressif
| Symptôme | Niveau de colmatage | Urgence |
|---|---|---|
| Régénérations fréquentes (toutes les 200-300 km) | Modéré (40-60 %) | Préventif |
| Voyant FAP orange allumé fixe | Élevé (70-80 %) | Dans la semaine |
| Voyant FAP et voyant moteur simultanés | Critique (>85 %) | Immédiate |
| Perte de puissance progressive | Élevé | Dans la semaine |
| Consommation +15 à 25 % inexpliquée | Modéré à élevé | Préventif |
| Régime moteur bridé en conduite | Critique | Immédiate |
| Huile moteur diluée par carburant | Élevé — régénérations ratées | Immédiate |
Le signal d’alarme le plus méconnu est la dilution de l’huile moteur. Lors des régénérations actives, le carburant post-injecté peut se retrouver en phase liquide dans les cylindres et ruisseler vers le carter. L’huile se dilue en carburant et sa viscosité chute, ses propriétés lubrifiantes se dégradent, les paliers moteur et du turbo s’usent prématurément. Le signe révélateur est le niveau d’huile qui monte sur la jauge au lieu de baisser, avec une odeur de carburant au contact de la jauge. C’est le signe que les régénérations s’interrompent systématiquement avant leur terme, chaque interruption laisse du carburant non brûlé dans le carter.
3.2 Les vraies causes du colmatage prématuré
L’usage exclusivement urbain est la cause principale et la plus documentée, des trajets inférieurs à 10 km ne permettent jamais à l’échappement d’atteindre la température de régénération. Mais trois autres facteurs accélèrent le colmatage de façon significative et sont souvent ignorés.
L’huile moteur hors spécification est la cause la plus coûteuse à long terme. Les huiles conventionnelles contiennent des additifs soufrés et phosphorés qui génèrent des cendres métalliques lors de la combustion. Ces cendres ne brûlent pas lors des régénérations, elles s’accumulent irrémédiablement dans les pores de la céramique jusqu’à les colmater définitivement. Un FAP colmaté aux cendres ne peut être ni régénéré ni nettoyé, il doit être remplacé. Les spécifications huile VW 507.00, Mercedes 229.51 ou leurs équivalents définissent des huiles à faibles cendres sulfatées précisément pour éviter ce mécanisme.
L’EGR encrassée réduit le débit d’air frais en admission, la combustion est plus riche et produit davantage de particules, ce qui accélère mécaniquement le remplissage du FAP. Les injecteurs encrassés génèrent une injection imprécise et une combustion incomplète, Il survient le même effet. Ces deux composants doivent être vérifiés et nettoyés avant tout remplacement de FAP, sous peine de voir le nouveau filtre se colmater en 30 000 km.
Partie 4 — Diagnostic : évaluer l’état du FAP avant de décider
4.1 Codes OBD2 à connaître
| Code | Signification | Orientation |
|---|---|---|
| P2002 | Efficacité FAP insuffisante | FAP colmaté ou défaillant |
| P2003 | Taux de particules trop élevé | Régénération inefficace |
| P244A | Différentiel de pression FAP trop bas | Capteur ou tuyau de pression |
| P244B | Différentiel de pression FAP trop élevé | FAP colmaté, capteur HS |
| P2453 | Circuit capteur pression différentielle | Capteur ou tuyau bouché |
Le code P244A génère régulièrement de fausses conclusions. Le tuyau reliant le capteur de pression différentielle au FAP se bouche lui-même de suie avec le temps, le capteur lit une pression incorrecte et déclenche un code défaut alors que le FAP est parfaitement fonctionnel. Nettoyer ce tuyau prend cinq minutes et peut éviter un diagnostic de remplacement injustifié.
4.2 Le capteur de pression différentielle : le thermomètre du FAP
Deux prises de pression (avant et après le FAP) alimentent un capteur qui mesure la différence de pression en millibars. Cette différence est proportionnelle au taux de colmatage sachant que 10-20 mbar au ralenti correspond à un FAP propre, 50-80 mbar à un FAP à mi-charge, au-delà de 100 mbar le colmatage est critique.
La donnée la plus utile n’est pas la valeur absolue mais son évolution, notament la lecture de la pression différentielle avant et après une régénération forcée en atelier. Si la pression redescend à une valeur normale après régénération, le FAP est régénérable par la suie accumulée. Si la pression reste élevée malgré une régénération complète, les cendres d’huile ont colmaté les pores de façon irréversible. Cette distinction conditionne tout le reste du diagnostic.

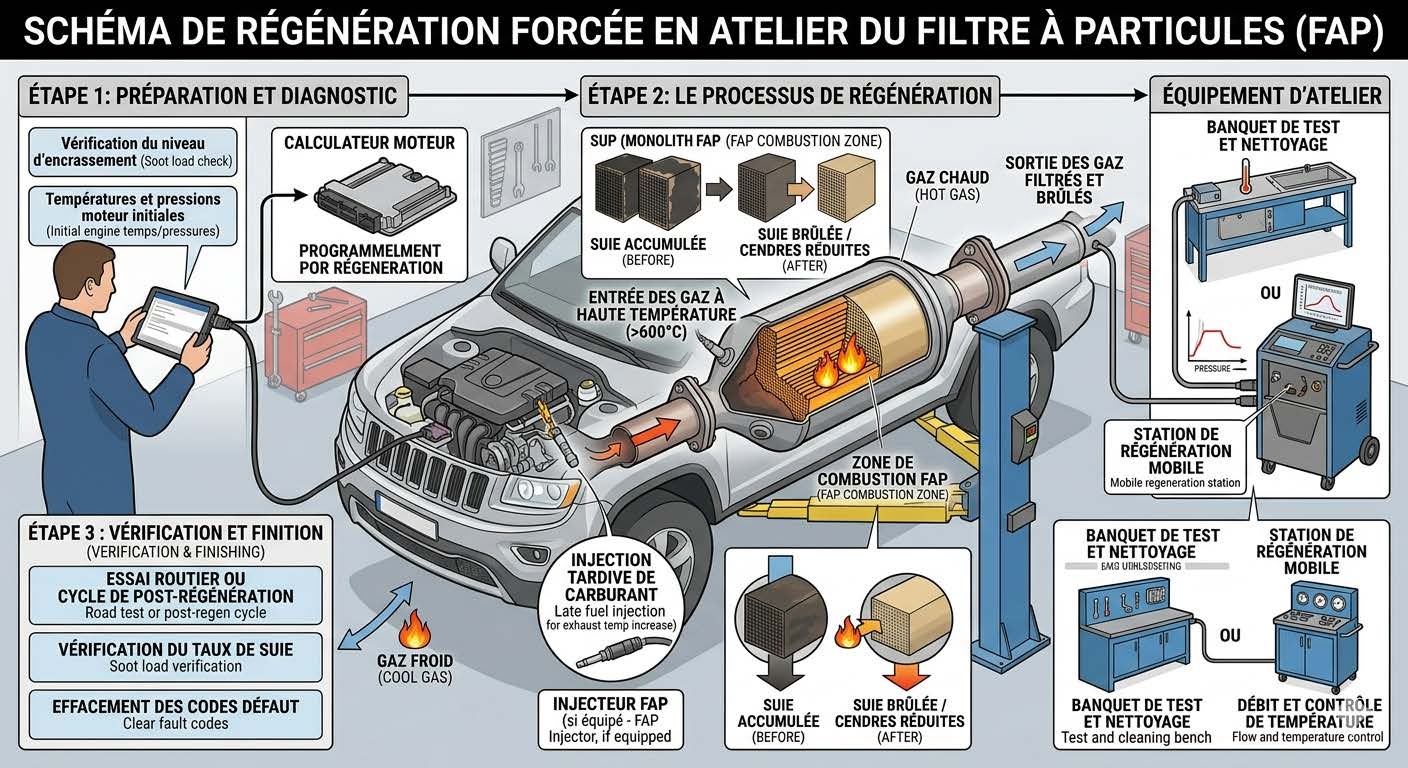

4.3 La régénération forcée : test décisif
Une régénération forcée déclenchée via valise de diagnostic (VCDS sur VAG, CLIP sur Renault-Nissan, valise constructeur sur Mercedes) est l’examen de référence pour statuer sur l’état du FAP. Elle dure 20 à 40 minutes selon le taux de charge initial, nécessite un régime stabilisé et une température d’échappement élevée.
Si la pression différentielle redescend à la normale, alors le FAP peut encore fonctionner, un changement d’habitudes de conduite ou un nettoyage suffiront. Si elle reste anormalement élevée, le remplacement ou un nettoyage ultrasonique professionnel sont les seules options.
Partie 5 — Solutions : nettoyage, remplacement et ce qui est illégal
5.1 Le spectre des solutions selon l’état du FAP
| Solution | Coût | Efficacité | Indiqué quand |
|---|---|---|---|
| Régénération forcée atelier | 50 – 100 € | Faible à moyenne | FAP chargé en suie, colmatage < 60 % |
| Traitement additif + trajet autoroutier | 30 – 80 € | Moyenne | Colmatage modéré, suie légère |
| Nettoyage ultrasonique (démontage) | 150 – 400 € | Haute | Suie + cendres légères |
| Remplacement FAP neuf OEM | 800 – 2 500 € | Totale | Cendres irréversibles |
| Remplacement FAP aftermarket | 300 – 800 € | Totale | Cendres irréversibles, budget contraint |
Le nettoyage ultrasonique par démontage est l’option la plus sous-utilisée. Un atelier spécialisé démonte le FAP, le plonge dans un bain ultrasonique avec un liquide décapant spécifique, puis le souffle et le sèche. Cette méthode élimine à la fois les suies et une partie des cendres légères, elle peut restaurer 70 à 85 % des performances d’un FAP modérément colmaté aux cendres, pour 30 à 50 % du prix d’un neuf.
5.2 Ce qu’il faut faire avant de poser un FAP neuf
Remplacer le FAP sans corriger les causes du colmatage prématuré est l’erreur la plus coûteuse et la plus fréquente. Un FAP neuf sur un moteur dont les injecteurs produisent trop de suie, l’EGR inonde l’admission de dépôts, ou l’huile génère des cendres se colmatera dans les 30 000 à 50 000 km.
Avant toute pose d’un FAP neuf, il convient d’effectuer entre autres un test de débit de retour des injecteurs, nettoyage ou remplacement de l’EGR, vérification de la spécification huile, recharge du réservoir Eolys sur les PSA. Ces étapes préalables représentent 200 à 400 € supplémentaires et déterminent si le FAP neuf durera 50 000 km ou 200 000 km.
5.3 La suppression du FAP : illégale, traçable, coûteuse
La suppression physique du FAP est illégale en France depuis la loi anti-fraude de 2019 ; amende jusqu’à 7 500 € pour le propriétaire et responsabilité pénale du garage exécutant. La reprogrammation ECU (FAP delete logiciel) est également illégale et traçable lors de tout diagnostic en atelier ou contrôle technique.
Depuis 2019, le contrôle technique intègre un test opacimétrique qui détecte l’absence de FAP, un véhicule sans FAP est refusé directement. Les Zones à Faibles Émissions (ZFE) progressivement déployées dans les agglomérations françaises excluent les véhicules Crit’Air 3 et inférieurs, c’est la catégorie dans laquelle tombe tout véhicule diesel sans FAP. La suppression est donc économiquement irrationnelle puisqu’il y a 7 500 € d’amende potentielle, CT refusé, accès aux centres-villes restreint, valeur de revente effondrée.
Partie 6 — Ce qui varie selon votre profil
Pour l’ingénieur en conception, l’évolution vers les SDPF (Selective Catalyst Reduction + DPF), FAP et catalyseur SCR intégrés dans un seul boîtier sur les Euro 6d ; représente la prochaine contrainte d’ingénierie thermique. La gestion de la régénération FAP sur les hybrides diesel est particulièrement délicate puisque les phases de roulage électrique ne produisent pas de chaleur d’échappement. Le calculateur doit déclencher artificiellement le moteur thermique pour régénérer le FAP, même lorsque la batterie suffirait aux besoins de traction, un arbitrage énergie/dépollution qui impacte directement la consommation réelle des hybrides diesel.
Pour le technicien en formation, la compétence de base sur le FAP est la maîtrise de la pression différentielle en temps réel et de la procédure de régénération forcée. Ces deux outils permettent de statuer sur l’état d’un FAP avant de proposer un devis et de distinguer un colmatage aux suies (récupérable) d’un colmatage aux cendres (irréversible). Ne jamais oublier de nettoyer le tuyau de pression différentielle avant de conclure à un capteur défaillant. C’est la source de faux codes la plus fréquente sur ce système, et la moins coûteuse à traiter.
Pour le propriétaire d’un diesel à usage urbain, une seule habitude suffit à éviter 90 % des problèmes de FAP, à savoir un trajet autoroutier de 20 à 30 minutes par mois. À 110 km/h pendant ce temps, la régénération passive brûle les particules accumulées par les trajets courts sans intervention du calculateur, sans carburant supplémentaire, sans aucun voyant. Par ailleurs, il convient de respecter trois interdits absolus parmi lesquels l’usage d’une huile hors spécification, des trajets exclusivement inférieurs à 10 km, et voyant FAP ignoré plus d’une semaine.
Conclusion
Un FAP bien entretenu peut durer 200 000 à 300 000 km certains exemplaires sur des véhicules à usage mixte régulier dépassent ces kilométrages sans jamais avoir nécessité d’intervention. Un FAP sur un diesel urbain avec de l’huile incorrecte peut se colmater définitivement en moins de 80 000 km. La différence entre ces deux scénarios tient à trois facteurs que sont la spécification de l’huile, la fréquence des trajets longs, et la réactivité face aux premiers signaux de détresse.
L’enjeu économique est sans ambiguïté car un FAP préservé coûte zéro euro supplémentaire. Un FAP remplacé faute d’entretien coute entre 1 000 et 2 500 €. En revanche, un FAP supprimé illégalement coute jusqu’à 7 500 € d’amende, un CT refusé et un accès restreint aux ZFE. Le calcul est rapidement fait.
💡 Continuez votre lecture sur Automobile237 :
❓ FAQ : Comment fonctionne le filtre à particules FAP diesel
1. Comment fonctionne le filtre à particules FAP sur un diesel ?
Le FAP est un monolithe en céramique poreuse qui retient les particules fines lors du passage des gaz d’échappement. Il se nettoie par régénération : passive (oxydation spontanée à 550°C sur autoroute) ou active (post-injection déclenchée par le calculateur pour élever la température). Les véhicules PSA utilisent un additif Eolys qui abaisse le seuil de régénération à 450°C.
2. Quels sont les symptômes d’un FAP colmaté ?
Voyant FAP allumé fixe ou clignotant, perte de puissance progressive, régénérations très fréquentes (toutes les 200-300 km), consommation augmentée de 15 à 25 %, et dans les cas avancés régime bridé et niveau d’huile qui monte sur la jauge (signe de dilution par carburant).
3. Peut-on rouler avec un FAP colmaté ?
Temporairement avec un voyant FAP seul allumé, mais chaque kilomètre aggrave le colmatage. Avec voyant FAP et voyant moteur simultanément allumés, l’arrêt et le diagnostic s’imposent : le moteur fonctionne en mode bridé et le risque de dilution de l’huile endommage les paliers.
4. Combien coûte le nettoyage ou le remplacement d’un FAP ?
Le nettoyage ultrasonique coûte 150 à 400 €. Un FAP neuf aftermarket coûte 300 à 800 € hors pose, un OEM 800 à 2 500 €. La main-d’œuvre représente 150 à 300 € supplémentaires selon l’accessibilité. Dans tous les cas, identifier et corriger la cause du colmatage avant la pose est indispensable.
5. Est-il légal de supprimer son filtre à particules en France ?
Non. La suppression physique ou logicielle du FAP est illégale depuis 2019, amende jusqu’à 7 500 € pour le propriétaire. Le contrôle technique détecte l’absence de FAP via test opacimétrique depuis 2019. Les véhicules sans FAP sont également exclus progressivement des ZFE dans les grandes agglomérations.
