Un moteur qui cale sans raison apparente après 20 minutes de route, refuse de redémarrer à chaud, ou tombe en panne sèche sur autoroute ; dans près de 15 % de ces cas, la cause est un capteur de la taille d’un doigt que la plupart des conducteurs n’ont jamais entendu nommer. Le capteur CKP (Crankshaft Position Sensor), ou capteur de position de vilebrequin, est l’un des composants les plus critiques d’un moteur à injection moderne. Sans lui, pas d’injection, pas d’allumage, et pas de démarrage.
Comprendre à quoi sert le capteur CKP sur un moteur, comment il fonctionne, comment il tombe en panne et comment le diagnostiquer correctement évite des erreurs coûteuses ; comme par exemple remplacer un capteur sain, passer à côté d’une roue phonique cassée, ou laisser un atelier facturer un diagnostic incomplet. Cet article vous donne tout ce qu’il faut savoir clairement, sans jargon inutile, avec des données techniques vérifiables.
Table des matières
Partie 1 — À quoi sert le capteur CKP sur un moteur ?
1.1 Le chef d’orchestre de la combustion
Le vilebrequin est l’arbre central du moteur, il transforme le mouvement alternatif des pistons en rotation continue qui propulse le véhicule. Le capteur CKP a une mission simple en apparence et absolument critique en pratique, à savoir celle de mesurer en temps réel la position angulaire exacte et la vitesse de rotation de cet arbre.
Pourquoi cette information est-elle si vitale ? Parce que le calculateur moteur (ECU) en a besoin pour deux décisions fondamentales qu’il prend plusieurs milliers de fois par minute ; notamment celles de savoir quand injecter le carburant dans chaque cylindre, et quand déclencher l’étincelle d’allumage. Ces deux événements doivent survenir au dixième de degré près par rapport à la position du piston. Un décalage de quelques degrés suffit à provoquer des ratés d’allumage, une perte de puissance significative ou une casse moteur par détonation.
Pour vous donner une analogie juste, le capteur CKP est au moteur ce qu’un chef d’orchestre est à une symphonie. Si sa baguette s’arrête, chaque musicien s’arrête simultanément, même si chaque instrument est en parfait état.
1.2 Ce qui se passe concrètement sans signal CKP
La hiérarchie est sans ambiguïté dans la cartographie de tout calculateur moteur moderne car si le signal CKP est absent, l’ECU cesse immédiatement d’autoriser l’injection. Lorsqu’il n’y a pas de signal, il n’y a pas de carburant et donc un moteur arrêté. Il n’existe aucune stratégie de repli pour compenser l’absence totale de cette information.
En revanche, un signal CKP dégradé (présent mais de mauvaise qualité) génère un comportement moteur erratique se manifestant par des ratés d’allumage aléatoires, un régime instable au ralenti, une perte de puissance en charge, et parfois une tendance à caler uniquement dans certaines conditions de température ou de charge. Ce deuxième scénario est le plus difficile à diagnostiquer, car le problème vient et repart.
Le symptôme le plus caractéristique, et le plus trompeur pour le conducteur non averti c’est lorsque le moteur démarre parfaitement à froid mais cale systématiquement après 20 à 30 minutes de conduite. La dilatation thermique du capteur ou de son support crée un micro-défaut de contact qui n’existe pas à froid. Le conducteur appelle le dépanneur, le moteur redémarre immédiatement après refroidissement, et le technicien ne retrouve aucune panne en atelier. C’est la signature classique d’un CKP en fin de vie.
1.3 CKP et CMP : deux capteurs complémentaires à ne pas confondre
Le capteur CMP (Camshaft Position Sensor) surveille l’arbre à cames, le composant du haut moteur qui commande l’ouverture et la fermeture des soupapes. La différence entre capteur CKP et CMP est fondamentale ; le CKP dit au calculateur « où est le piston », le CMP dit « quelle soupape est ouverte ».
Sur un moteur à injection séquentielle (le standard actuel), les deux informations sont indispensables pour synchroniser précisément l’injection sur chaque cylindre individuellement. Le calculateur compare en permanence les deux signaux ; un écart progressif entre CKP et CMP signale un allongement de la chaîne de distribution, ce qui permet de détecter l’usure de la distribution avant la casse catastrophique. Un rôle préventif rarement mentionné.
Partie 2 — Fonctionnement technique : deux technologies pour un même rôle
2.1 La roue phonique : la pièce mécanique que personne ne regarde

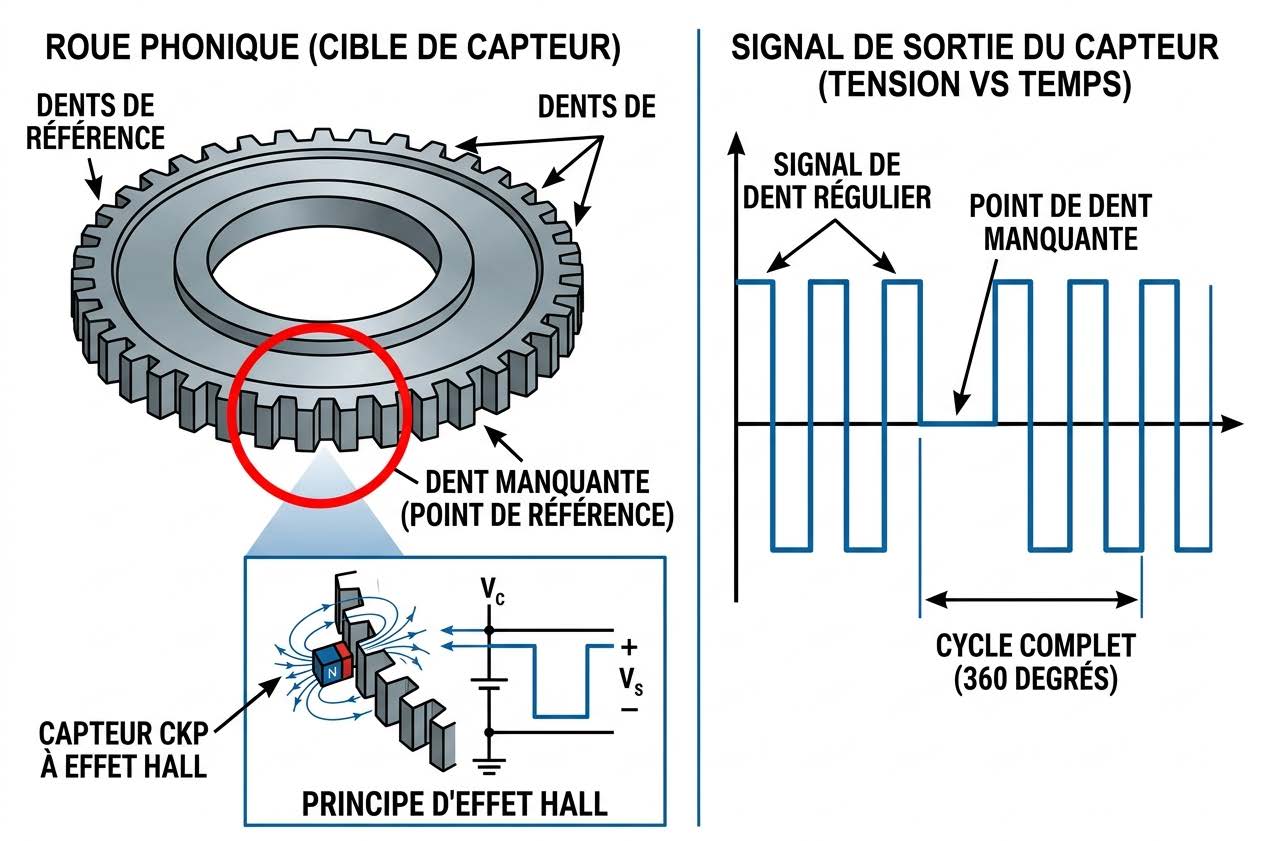

Avant de comprendre le capteur, il faut comprendre ce qu’il lit. La roue phonique est un disque denté solidaire du vilebrequin, dont la configuration la plus répandue est 60 dents moins 2, soit 58 dents régulièrement espacées avec un espace équivalent à 2 dents manquantes. Ce « trou » est la référence absolue que le calculateur reconnaît comme le point zéro de la rotation (le Top Mort Haut du cylindre 1).
Ce point est souvent négligé en diagnostic ; une dent cassée, une corrosion avancée de la roue phonique, ou un dépôt de débris métalliques dans le logement du capteur peut générer exactement les mêmes codes défauts qu’un capteur défaillant sans que le capteur lui-même soit en cause. Remplacer le CKP sans inspecter la roue phonique est l’erreur de diagnostic la plus coûteuse et la plus fréquente sur ce composant.
2.2 Capteur à réluctance variable : la technologie ancienne encore très présente
Le capteur passif à réluctance variable (2 fils) fonctionne sur un principe d’induction électromagnétique. En effet, une bobine enroulée autour d’un aimant génère une tension sinusoïdale dont la fréquence augmente avec la vitesse de rotation et dont l’amplitude varie avec la distance aux dents.
Sa contrainte majeure est qu’il faut une vitesse de rotation minimale (généralement 50 à 100 tr/min) pour générer un signal mesurable. À l’arrêt, le signal est nul, ce qui le rend incompatible avec les systèmes Start & Stop. Sa résistance interne est mesurable au multimètre. La valeur attendue se situe généralement entre 200 et 1 500 Ω selon les modèles (toujours vérifier les données constructeur, cette plage varie significativement).
Son avantage est sa robustesse remarquable ainsi que sa longévité élevée. L’absence d’alimentation externe et de composants actifs le rend peu sensible aux perturbations électroniques.
2.3 Capteur à effet Hall : le standard incontournable des moteurs modernes
Le capteur actif à effet Hall (3 fils : alimentation, masse, signal) utilise un semi-conducteur alimenté en 5 ou 12 V qui génère un signal carré numérique (0 V / 5 V) à chaque passage d’une dent devant le capteur. Sa caractéristique clé est qu’il fonctionne dès le premier tour de démarreur, indépendamment de la vitesse de rotation, une précision absolue dès le lancement.
Cette technologie est obligatoire sur tous les véhicules équipés de Start & Stop (redémarrage instantané exigé), de distribution à calage variable (VVT/VVTi), et sur les architectures hybrides où la coordination entre moteur thermique et moteur électrique exige une référence de position permanente, même lorsque le moteur est à l’arrêt.
La distinction visuelle immédiate entre les deux technologies se situe sur les fils. En effet, lorsqu’il y a 2 fils, cela renvoi au capteur passif à réluctance, en outre, les 3 fils s’assimilent à un capteur actif à effet Hall. Cette identification visuelle avant tout test électrique économise du temps en atelier.
2.4 Emplacement sur le moteur

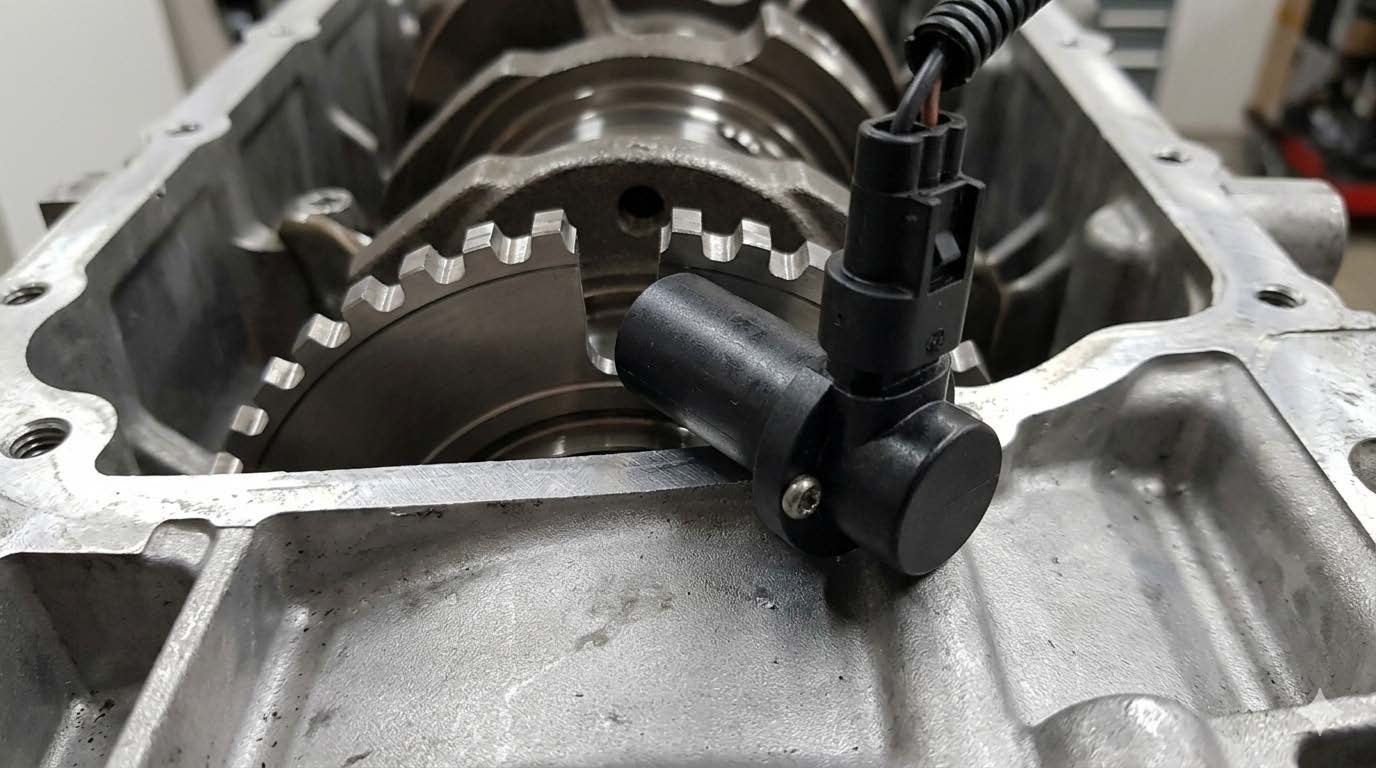

Le CKP est généralement positionné sur le carter d’embrayage ou le carter-moteur inférieur, pointé vers la roue phonique solidaire du vilebrequin. L’accessibilité varie considérablement selon les architectures. Sur certains moteurs longitudinaux, le capteur est visible et remplaçable en 15 minutes ; sur les moteurs transversaux compacts, il peut être enfoui derrière la courroie d’accessoires ou sous le catalyseur, nécessitant 2 heures de démontage.
Le piège récurrent en atelier est souvent de confondre le CKP avec le capteur de vitesse de sortie de boîte de vitesses, physiquement proche sur certains montages. Les deux ont un connecteur similaire et sont parfois dans le même faisceau, une erreur d’identification qui conduit à diagnostiquer la mauvaise pièce.
Partie 3 — Symptômes d’un capteur CKP défaillant
3.1 Les 7 signaux à ne jamais ignorer
| Symptôme | Gravité | Réflexe immédiat |
|---|---|---|
| Moteur qui cale à chaud uniquement | Haute | Diagnostic CKP prioritaire |
| Refus de démarrage intermittent | Haute | Vérification CKP + roue phonique |
| Ratés d’allumage à régime stabilisé | Moyenne | Lecture codes OBD2 |
| Perte de puissance soudaine en charge | Haute | Arrêt prudent, diagnostic complet |
| Voyant moteur allumé permanent | Moyenne | Lecture codes — P0335/P0336/P0338 |
| Régime irrégulier au ralenti (à chaud) | Moyenne | Oscilloscope sur signal CKP |
| Arrêt moteur sec sur route, sans alerte | Critique | Dépannage, remplacement CKP |
Ce tableau mérite une nuance importante : tous ces symptômes peuvent être causés par d’autres défaillances à l’instar d’une pompe à carburant défaillante, bobine défectueuse, injecteur encrassé, mauvais capteur MAF. La ressemblance symptomatique est précisément ce qui rend le diagnostic CKP délicat et ce qui justifie la lecture systématique des codes OBD2 avant tout remplacement.
3.2 Les fausses pannes CKP : trois causes qui imitent le défaut capteur
La roue phonique est la première suspecte négligée. Une dent manquante, une légère déformation ou un dépôt de limaille dans le logement du capteur génère un signal perturbé que le calculateur interprète comme un défaut CKP, le code P0336 (signal intermittent) en est souvent la signature. L’inspection visuelle de la roue phonique à travers le logement du capteur (avec une lampe et un miroir, moteur tourné manuellement) est une étape non négociable.
L’entrefer hors tolérance est la deuxième cause fréquente. La distance entre le capteur et les dents de la roue phonique est critique, généralement entre 0,5 et 1,5 mm selon les constructeurs. Un support de capteur fissuré, un boulon de fixation desserré par les vibrations, ou une cale d’épaisseur manquante peuvent créer un signal de mauvaise amplitude sans que le capteur soit défaillant.
Le câblage est la troisième source de confusion. Le faisceau du CKP longe le carter moteur sur plusieurs dizaines de centimètres, exposé en permanence aux vibrations, aux projections d’huile chaude et aux cycles thermiques. Une gaine écorchée par le passage d’une sangle ou un connecteur dont les broches ont été déformées lors d’un précédent entretien simule parfaitement une défaillance capteur, avec les mêmes codes OBD2 à l’appui.
Partie 4 — Protocole de diagnostic en 4 étapes
4.1 Étape 1 — Lecture des codes OBD2
Les codes défauts spécifiques au CKP suivent une logique qu’il faut connaître pour ne pas les interpréter de travers :
| Code OBD2 | Signification | Orientation diagnostic |
|---|---|---|
| P0335 | Signal absent ou circuit ouvert | Capteur HS, câble sectionné |
| P0336 | Signal intermittent ou hors plage | Roue phonique, entrefer |
| P0337 | Amplitude signal faible | Capteur usé, entrefer trop grand |
| P0338 | Amplitude signal trop élevée | Court-circuit alimentation |
| P0339 | Signal intermittent récurrent | Connecteur défectueux, vibration |
L’erreur la plus fréquente en atelier est d’effacer le code sans chercher à reproduire les conditions de panne. Un code P0336 qui n’apparaît qu’à chaud exige de tester le véhicule après montée en température, pas de conclure sur une mesure à froid.
4.2 Étape 2 — Inspection visuelle et contrôle de l’entrefer
Avant tout test électrique, l’inspection physique prend 5 minutes et peut révéler la cause sans instrument. Vérifiez le connecteur (broches oxydées, humidité infiltrée, languettes de verrouillage cassées). Un spray contact suivi d’un séchage à l’air suffit parfois à rétablir un signal intermittent. Vérifiez l’entrefer avec une cale d’épaisseur en comparant à la valeur constructeur. Tournez ensuite le moteur manuellement (contact coupé) en inspectant chaque dent de la roue phonique à travers le logement du capteur.
4.3 Étape 3 — Test au multimètre
Pour un capteur passif (2 fils) : mesurez la résistance entre les deux bornes, capteur débranché. Une résistance infinie indique une bobine interne coupée (circuit ouvert). Une résistance nulle indique un court-circuit interne. Dans les deux cas, le capteur est à remplacer. Une valeur dans la plage constructeur ne garantit pas le bon fonctionnement sous charge thermique, c’est la limite structurelle du multimètre sur ce composant.
Pour un capteur actif (3 fils) : avec le contact mis et le capteur branché, mesurez la tension d’alimentation entre la broche + et la masse. Vous devez mesurer 5 V ou 12 V selon le circuit. L’absence de tension implique un problème de faisceau ou de calculateur, le capteur lui-même n’est pas en cause.
4.4 Étape 4 — Analyse à l’oscilloscope : la confirmation définitive

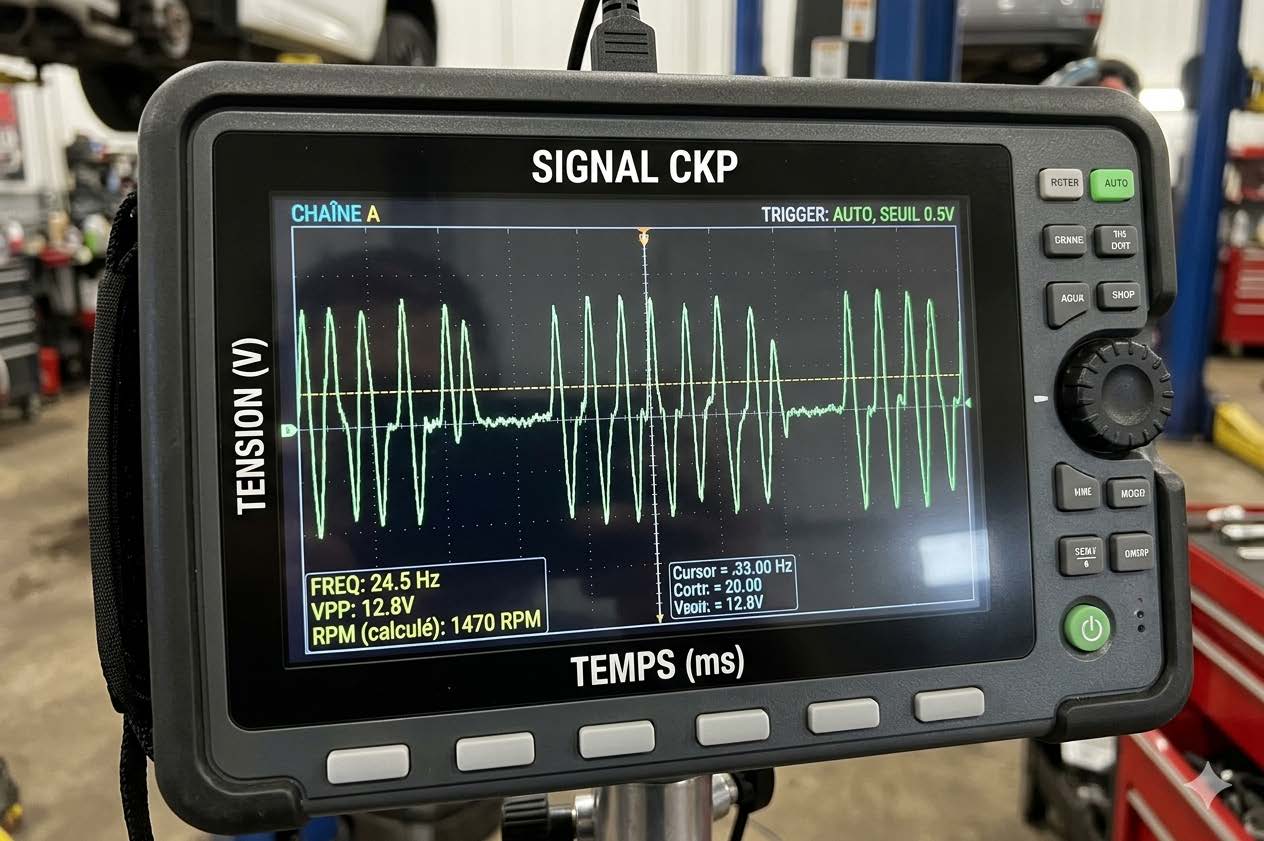

L’oscilloscope est le seul outil qui confirme avec certitude le comportement réel du CKP en conditions de fonctionnement. Pour un capteur passif, la forme d’onde sinusoïdale doit afficher une amplitude d’au moins 0,5 à 1 V crête à crête à 200 tr/min, avec un « trou » clairement visible correspondant aux 2 dents manquantes. Pour un capteur actif, le signal carré 0 V/5 V doit être parfaitement régulier, sans interruption même brève.
La technique la plus révélatrice sur une panne thermique consiste à laisser le moteur chauffer jusqu’aux conditions de panne, avec l’oscilloscope branché en temps réel. La première microseconde où le signal carré « disparaît » ou s’effondre en amplitude (même imperceptible à l’oreille) trahit la défaillance. Aucun autre outil ne peut capturer ce phénomène.
Partie 5 — Remplacement : procédure, pièges et coût
5.1 Ce qu’il faut savoir avant de démonter
Le remplacement d’un CKP est en théorie simple car ne nécessitant qu’un boulon, un connecteur et cinq minutes. En pratique, deux pièges réguliers compliquent l’opération.
Le premier c’est le fait que le capteur peut coller dans son logement après des années d’exposition à la chaleur et à l’huile. Une traction excessive casse l’insert de fixation dans le carter, une réparation qui peut coûter plus cher que l’intervention initiale. Appliquez systématiquement du dégrippant et laissez agir au moins 10 minutes avant toute tentative d’extraction.
Le second réside sur certains modèles (Renault DCi, PSA HDi ancienne génération notamment), le remplacement du CKP nécessite une procédure de calage via valise de diagnostic pour que le calculateur mémorise la nouvelle référence angulaire. Sans cette procédure, le démarrage reste difficile et les codes P0335 réapparaissent malgré un capteur neuf ; une situation qui déroute les ateliers non équipés.
Il convient après montage de vérifiez l’entrefer avec une cale avant de rebrancher le connecteur, et remplacez systématiquement le joint torique fourni avec le capteur neuf. Un joint omis conduit à une fuite d’huile par le logement, un défaut qui n’est généralement découvert qu’au prochain entretien.
5.2 Coût et choix de la pièce
La pièce seule coûte entre 15 et 80 € selon la technologie et la marque (OEM vs aftermarket). La main-d’œuvre représente 30 à 90 minutes sur un moteur accessible, pouvant atteindre 2 heures sur les architectures compactes où le CKP est enfoui. Le coût total en atelier se situe généralement entre 80 et 250 €.
Sur les motorisations où le CKP est difficile d’accès, choisissez une pièce OEM plutôt que le premier remplacement aftermarket sans nom. Un deuxième remplacement prématuré sur un moteur transversal représente 3 heures de main-d’œuvre supplémentaires, l’économie sur la pièce est rapidement absorbée.
Partie 6 — Ce qui change sur le fonctionnement du capteur CKP selon le profil
Pour l’ingénieur en conception, le CKP est un composant de criticité maximale dans la chaîne d’acquisition des données moteur car sa défaillance totale arrête instantanément le groupe motopropulseur sans dégradation progressive possible. Les cahiers des charges imposent une MTBF (Mean Time Between Failures) élevée et des spécifications d’étanchéité sévères pour ce capteur. Sur les architectures hybrides, son rôle s’étend à la coordination entre le moteur thermique et les moteurs électriques ; le signal CKP alimente désormais des calculateurs de niveau supérieur qui gèrent la transition entre les deux sources de traction.
Pour le technicien en formation, maîtriser l’oscilloscope pour analyser un signal CKP en conditions réelles est la compétence qui distingue un diagnosticien d’un remplaceur de pièces. Ce savoir-faire se transfère directement à tout capteur produisant une forme d’onde (MAF, capteur de pression de rampe, sonde lambda) et constitue le socle du diagnostic électronique avancé. Le CKP est idéalement le premier composant sur lequel apprendre l’analyse de signal, car sa forme d’onde est simple, documentée et caractéristique.
Pour le conducteur, trois signaux d’alarme ne doivent jamais être ignorés, à savoir un moteur qui cale systématiquement à chaud mais redémarre à froid, un voyant moteur allumé avec des à-coups perceptibles à l’accélération, et tout arrêt moteur brutal sans alerte préalable. Avant d’accepter un devis de remplacement CKP, demandez à voir le code OBD2 correspondant, un atelier sérieux vous montrera le P0335 ou P0336 qui justifie l’intervention. Sans code documenté, le diagnostic est incomplet.
Conclusion
Le capteur CKP est petit, peu coûteux et pourtant capable d’immobiliser instantanément n’importe quel moteur moderne. Sa criticité est inversement proportionnelle à sa taille, et sa défaillance génère des symptômes suffisamment ambigus pour tromper même des techniciens expérimentés si le diagnostic n’est pas méthodique.
L’essentiel à retenir ici est que 80 % des erreurs de remplacement CKP viennent d’un diagnostic insuffisant (roue phonique non inspectée, entrefer non vérifié, câblage non testé à chaud). Le capteur lui-même n’est responsable que d’une fraction des codes P0335 enregistrés dans les ateliers. Un diagnostic complet en 4 étapes (codes OBD2, inspection visuelle, multimètre, oscilloscope) est la seule approche qui évite de changer une pièce saine.
Avec les moteurs hybrides et les architectures électriques centralisées, le rôle du CKP ne va qu’augmenter en criticité. Comprendre son fonctionnement aujourd’hui, c’est comprendre la logique de toute la gestion moteur moderne.
