▷ Comment Fonctionne le Système de Refroidissement d’un Véhicule Moderne ?

Imaginez un instant un coureur de marathon qui s’élance sur une piste sans jamais s’hydrater, sans jamais souffler. Son corps, sous l’effet de l’effort intense, monterait en température jusqu’à l’épuisement total. Le moteur de votre voiture, c’est exactement ce coureur, sauf qu’il tourne à des milliers de rotations par minute, génère des températures frôlant les 2 000 °C dans la chambre de combustion, et doit pourtant rester parfaitement maîtrisé pour fonctionner avec fiabilité.

C’est là qu’intervient un héros discret, souvent ignoré jusqu’au jour où le voyant rouge s’allume sur le tableau de bord ; le système de refroidissement moteur. Ce dispositif invisible à l’œil nu, mais d’une sophistication remarquable, est littéralement la ligne de défense entre votre moteur et une destruction prématurée.

Que vous soyez propriétaire de véhicule curieux, étudiant en mécanique automobile ou simplement quelqu’un qui veut comprendre ce qui se passe sous le capot avant de confier sa voiture à un garagiste, cet article est fait pour vous. Nous allons démystifier comment fonctionne le circuit de refroidissement d’une voiture, de façon claire, complète et accessible.

1. Pourquoi le moteur doit-il absolument être refroidi ?

Avant de comprendre le comment, il faut saisir le pourquoi. Un moteur thermique fonctionne par une série d’explosions contrôlées de carburant dans ses cylindres. Ces combustions successives libèrent une énergie colossale, dont seulement 30 à 35 % est réellement convertie en force motrice. Le reste part en chaleur.

Cette chaleur excessive, si elle n’est pas évacuée, provoque une cascade de destructions :

• La dilatation des métaux : les pistons, les cylindres et les soupapes se dilatent au-delà de leurs tolérances de fabrication. Les jeux mécaniques disparaissent, les pièces frottent, s’usent et se grippent ;
• La dégradation de l’huile moteur : au-delà d’une certaine température, l’huile de lubrification perd ses propriétés et ne protège plus les pièces en mouvement ;
• La détonation incontrôlée : un moteur trop chaud brûle le carburant de façon anarchique (cliquetis), ce qui endommage gravement les pistons et les segments ;
• La casse moteur : dans les cas extrêmes, la surchauffe mène au joint de culasse grillé, à la culasse voilée ou au moteur détruit, des réparations dont le coût peut dépasser celui d’un moteur neuf.

Mais attention, un moteur trop froid est tout aussi problématique. En dessous de sa température optimale (généralement entre 80 et 95 °C), la combustion est incomplète, la consommation de carburant explose et les émissions polluantes augmentent. Le circuit de refroidissement de la voiture ne fait donc pas que refroidir, il régule. C’est toute la nuance de son génie.

2. Les composants clés du système de refroidissement moteur

Pour comprendre comment fonctionne le circuit de refroidissement d’une voiture, il faut d’abord connaître ses acteurs principaux. Chaque composant joue un rôle précis dans cette symphonie thermique.

Le radiateur

C’est la pièce la plus visible et la plus emblématique du système. Placé à l’avant du véhicule, face à la calandre, le radiateur de la voiture est un échangeur thermique. Il est constitué d’une multitude de petits tubes parcourus par le liquide de refroidissement chaud, entourés de fines lamelles métalliques. L’air qui s’engouffre par la calandre (ou pulsé par le ventilateur) traverse ces lamelles et absorbe la chaleur du liquide. Il en résulte que le liquide ressort du radiateur refroidi, prêt à repartir dans le moteur.

La pompe à eau

Souvent sous-estimée, la pompe à eau du moteur de voiture est le cœur battant du circuit. Elle est chargée de faire circuler le liquide de refroidissement en continu à travers tout le circuit. Entraînée par la courroie de distribution ou une courroie accessoire (et parfois électriquement sur les véhicules modernes), elle tourne dès que le moteur fonctionne. Sans elle, le liquide stagne et la chaleur s’accumule fatalement.

Le thermostat

Petit composant, grand impact. Le thermostat est une vanne thermo-sensible qui régule le flux de liquide de refroidissement selon la température du moteur. Quand le moteur est froid, il reste fermé puisque le liquide tourne en circuit court (dans le moteur uniquement) pour atteindre rapidement la température optimale. Une fois le seuil atteint (environ 80-90 °C), il s’ouvre et laisse le liquide partir vers le radiateur pour se refroidir. C’est lui qui garantit que le moteur reste toujours dans sa plage de fonctionnement idéale.

Le liquide de refroidissement (antigel)

Le liquide de refroidissement est bien plus qu’une simple eau colorée. Ce fluide, généralement à base de glycol éthylène, possède des propriétés remarquables :

• Il résiste au gel jusqu’à -30 °C (voire -40 °C selon le dosage) ;
• Il monte en ébullition bien au-delà de 100 °C (grâce à la mise en pression du circuit) ;
• Il contient des additifs anticorrosion qui protègent les parois métalliques et les joints.

Le vase d’expansion

Le vase d’expansion de la voiture est un réservoir translucide, généralement de couleur blanche ou noire, connecté au radiateur. Son rôle est d’absorber les variations de volume du liquide de refroidissement. Quand le liquide chauffe, il se dilate et le surplus est stocké dans le vase. Quand il refroidit, il est réaspiré dans le circuit. C’est aussi l’endroit où vous vérifiez et complétez le niveau de liquide.

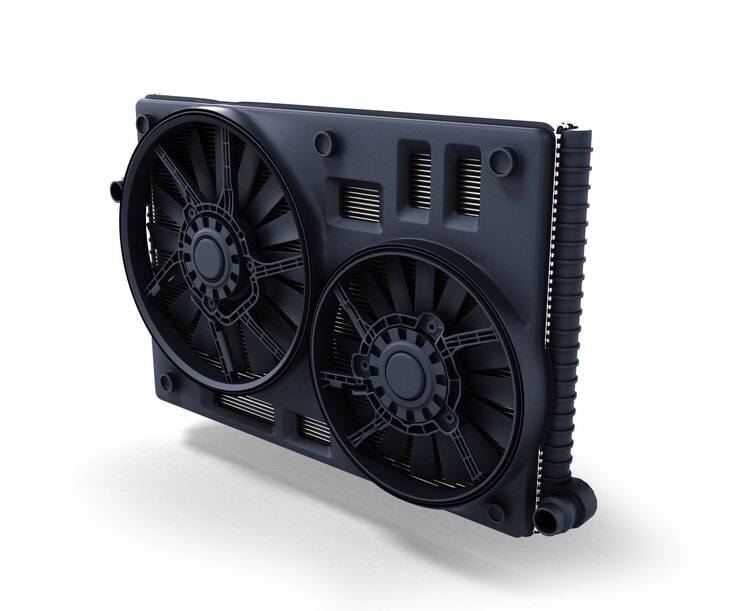

Le ventilateur de refroidissement

En circulation urbaine à basse vitesse, l’air naturel ne suffit pas à refroidir le radiateur. Le ventilateur (électrique ou à embrayage sur les anciens modèles) prend alors le relais pour forcer le passage d’air à travers le radiateur et maintenir la température sous contrôle, notamment lors des arrêts prolongés ou en cas de forte chaleur.

3. Comment fonctionne le circuit de refroidissement d’une voiture : le cycle complet

Maintenant que vous connaissez les acteurs, voici la pièce dans son intégralité. Comment fonctionne le circuit de refroidissement d’une voiture ? Le principe repose sur un cycle thermodynamique en boucle fermée, perpétuellement répété.

▷ Étape 1 : Le démarrage à froid

À froid, le thermostat est fermé. La pompe à eau active la circulation du liquide uniquement dans le bloc moteur et la culasse. Ce « petit circuit » permet au moteur de monter rapidement en température. Le vase d’expansion et le radiateur sont momentanément hors jeu.

▷ Étape 2 : La montée en température

Le liquide absorbe la chaleur générée par les combustions successives. Il circule dans les chemises d’eau (des galeries usinées dans le bloc moteur) qui entourent les cylindres comme une gaine protectrice, captant la chaleur au plus près de la source.

▷ Étape 3 : L’ouverture du thermostat

Lorsque le liquide atteint environ 85-90 °C, le thermostat s’ouvre. Le « grand circuit » s’active. Le liquide chaud est envoyé vers le radiateur par la pompe à eau, via de grosses durites en caoutchouc armé.

▷ Étape 4 : Le refroidissement au radiateur

Dans le radiateur, le liquide chaud circule dans de fins tubes exposés au flux d’air. La chaleur est dissipée dans l’atmosphère. Le liquide, désormais refroidi (environ 70-75 °C), repart vers le moteur pour un nouveau cycle.

▷ Étape 5 : La régulation continue

Le thermostat module en permanence le flux entre le petit et le grand circuit pour maintenir la température dans la plage optimale. Le ventilateur s’enclenche automatiquement si la température dépasse un certain seuil. Le vase d’expansion compense les dilatations. Tout s’autorégule avec une précision remarquable.

Ce cycle se répète des milliers de fois par heure, silencieusement, efficacement, tant que le système est en bon état.

4. Les pannes courantes du système de refroidissement et leurs symptômes : savoir lire les signaux

Connaître le fonctionnement du circuit de refroidissement, c’est aussi savoir reconnaître quand quelque chose cloche. La surchauffe moteur est l’une des pannes les plus redoutées, mais elle est rarement imprévisible.

Le voyant de température s’allume : c’est le signal d’alarme le plus direct. N’ignorez jamais un voyant de température allumé. Arrêtez le véhicule dès que possible, coupez le moteur et laissez-le refroidir avant toute intervention.

La perte de liquide de refroidissement : si vous devez régulièrement compléter le vase d’expansion, il y a une fuite quelque part, durite percée, joint de culasse défaillant, radiateur fissuré. Une fuite interne (joint de culasse) est particulièrement sournoise car le liquide part dans l’huile ou dans les gaz d’échappement, sans laisser de trace visible extérieure.

Le thermostat bloqué : s’il reste fermé, le moteur surchauffe rapidement. S’il reste ouvert, le moteur ne monte jamais en température, la consommation augmente et le chauffage de l’habitacle est insuffisant.

La pompe à eau défaillante : une pompe en fin de vie peut faire du bruit (sifflement, grincement) ou tout simplement ne plus assurer le débit nécessaire. Conséquence directe : surchauffe moteur.

Le radiateur bouché ou percé : les radiateurs modernes en aluminium sont efficaces mais sensibles à la corrosion si le liquide n’est pas renouvelé régulièrement. Un radiateur bouché réduit drastiquement la capacité de refroidissement.

5. Entretien du circuit de refroidissement : les bons réflexes pour durer

La bonne nouvelle, c’est que l’entretien du circuit de refroidissement est simple et peu coûteux, à condition de ne pas l’ignorer.

Vérifier le niveau de liquide régulièrement. Ouvrez le capot à froid et contrôlez que le niveau dans le vase d’expansion se situe entre les repères MIN et MAX. Cette vérification prend 30 secondes et peut vous éviter une réparation à plusieurs milliers d’euros.

En outre, il convient de renouveler le liquide de refroidissement parce qu’il se dégrade avec le temps. Ses additifs anticorrosion s’épuisent, laissant les parois exposées à la rouille. Le renouvellement est généralement préconisé tous les 2 à 5 ans ou tous les 60 000 à 100 000 km selon les constructeurs. Consultez votre carnet d’entretien.

De plus, inspectez les durites. Les durites en caoutchouc vieillissent, durcissent et peuvent se fissurer. Un simple pincement manuel permet de détecter une durite trop rigide ou au contraire trop molle, deux signes de vieillissement.

Par ailleurs, surveillez les fuites. Après un stationnement, regardez le sol sous le véhicule. Une petite flaque colorée (généralement verte, orange ou rose selon la marque de liquide) trahit une fuite à investiguer rapidement.

Ne jamais ouvrir le bouchon de radiateur à chaud étant donné qu’il est sous pression. Ouvrir le bouchon quand le moteur est chaud peut provoquer une projection brutale de liquide bouillant, un risque de brûlures graves. Toujours attendre le complet refroidissement.

6. Voiture qui Surchauffe : 7 Causes et Que Faire Immédiatement

Un voyant température qui s’allume ou une aiguille qui grimpe dans le rouge sont des signaux à ne jamais ignorer. Une surchauffe prolongée peut endommager irrémédiablement le moteur en quelques minutes seulement. Voici les 7 causes les plus fréquentes et les gestes à adopter sans attendre.

Niveau de liquide de refroidissement insuffisant

C’est la cause la plus courante. Une fuite au niveau d’une durite, du radiateur ou du vase d’expansion fait chuter le niveau de liquide, réduisant la capacité du système à évacuer la chaleur.
À faire immédiatement : arrêtez-vous dès que possible, laissez le moteur refroidir au moins 30 minutes, puis vérifiez le niveau dans le vase d’expansion (jamais le radiateur à chaud).

Thermostat bloqué en position fermée

Le thermostat régule la circulation du liquide vers le radiateur. S’il reste coincé fermé, le liquide ne circule plus et la température grimpe rapidement, souvent de façon brutale.
À faire immédiatement : coupez le moteur dès l’apparition du voyant. Ce défaut nécessite un remplacement de pièce ; rouler avec un thermostat bloqué aggrave la casse.

Radiateur bouché ou encrassé

Poussière, insectes, boue ou dépôts internes réduisent l’efficacité du radiateur à dissiper la chaleur, surtout en circulation lente ou par forte chaleur.
À faire immédiatement : si possible, inspectez visuellement les ailettes du radiateur. Un nettoyage professionnel ou un détartrage du circuit est souvent nécessaire.

Pompe à eau défaillante

La pompe fait circuler le liquide dans tout le circuit. Une pompe usée, qui fuit ou dont la courroie a lâché, arrête cette circulation.
À faire immédiatement : un bruit inhabituel (grincement, cliquetis) associé à la surchauffe doit alerter. Ne redémarrez pas le moteur avant diagnostic.

Ventilateur de refroidissement en panne

Le ventilateur électrique ou mécanique aide à refroidir le radiateur, notamment à l’arrêt ou à basse vitesse. S’il ne se déclenche pas, la température monte vite en circulation urbaine.
À faire immédiatement : si vous êtes à l’arrêt (feu rouge, embouteillage) et que la température grimpe, accélérez légèrement en point mort pour forcer la circulation d’air, ou coupez le moteur.

Durite fissurée, débranchée ou percée

Les durites vieillissent avec la chaleur et l’usure. Une fissure, même petite, provoque une fuite lente qui finit par vider le circuit.
À faire immédiatement : inspectez sous le capot à froid : une trace humide ou blanchâtre près d’une durite est un signe révélateur. Ne roulez pas avec une durite visiblement endommagée.

Joint de culasse défectueux

Cause plus grave : un joint de culasse défaillant laisse le liquide de refroidissement se mélanger à l’huile moteur (fumée blanche à l’échappement, huile laiteuse).
À faire immédiatement : arrêtez immédiatement de rouler. Faites remorquer le véhicule ; continuer à rouler avec ce défaut peut détruire le moteur.

🚨 Les bons réflexes en cas de surchauffe

1. Coupez la climatisation et allumez le chauffage à fond : cela aide à évacuer la chaleur du moteur vers l’habitacle.
2. Arrêtez-vous dès que possible, sur une zone sécurisée.
3. Ne coupez pas le moteur immédiatement si vous êtes encore en mouvement : laissez tourner au ralenti quelques instants pour permettre au ventilateur de finir son cycle, sauf en cas de fumée ou bruit anormal.
4. N’ouvrez jamais le bouchon du vase d’expansion à chaud : risque de brûlure grave par projection de liquide bouillant.
5. Attendez au moins 30 minutes avant toute vérification sous le capot.
6. Vérifiez le niveau de liquide une fois le moteur froid, et faites l’appoint si besoin avec le liquide préconisé par le constructeur.
7. Faites remorquer le véhicule si la surchauffe persiste après redémarrage, ou en cas de doute sur la cause.

💡 À retenir : une surchauffe occasionnelle par forte chaleur en montagne n’a pas la même gravité qu’une surchauffe récurrente en usage normal. Dans le second cas, un diagnostic professionnel s’impose avant que les dégâts ne deviennent coûteux.

Conclusion

Le système de refroidissement moteur est, sans exagération, l’un des systèmes les plus critiques de votre véhicule. Invisible dans votre quotidien de conducteur, il œuvre pourtant sans relâche pour maintenir votre moteur dans sa fenêtre de fonctionnement idéale ni trop chaud, ni trop froid.

Comprendre comment fonctionne le circuit de refroidissement d’une voiture, c’est comprendre comment votre moteur survit à des conditions thermiques extrêmes pendant des centaines de milliers de kilomètres. C’est aussi se donner les moyens d’anticiper les pannes, de réagir au bon moment et d’entretenir son véhicule avec intelligence.

Un entretien régulier du circuit de refroidissement, c’est la garantie d’un moteur qui dure. Et un moteur qui dure, c’est moins de dépenses imprévues, moins de stress sur la route, et plus de plaisir à conduire. Chez Automobile237, nous croyons que la mécanique n’est pas réservée aux spécialistes, elle commence par la curiosité, et cette curiosité, vous venez de la nourrir.
