Une perte de puissance progressive, une fumée noire à l’accélération et un voyant moteur allumé dans une proportion significative des véhicules diesel de plus de 80 000 km, la cause se trouve dans un conduit de quelques centimètres de diamètre entièrement obstrué par de la calamine. La vanne EGR est le composant dont l’encrassement est le plus prévisible, le plus évitable et le plus souvent mal diagnostiqué de tout le moteur moderne.
Présente sur la quasi-totalité des diesel depuis Euro 4 et sur un nombre croissant de moteurs essence depuis Euro 6, l’EGR (Exhaust Gas Recirculation) est une obligation réglementaire dont l’entretien est structurellement absent des carnets de révision constructeurs. Résultat : des milliers de propriétaires subissent des réparations à 400-800 € qui auraient coûté 20 € de produit et trente minutes de trajet autoroutier traités six mois plus tôt.
Comprendre comment nettoyer une vanne EGR encrassée, et surtout comment éviter d’en arriver là est l’objectif de ce guide.
Table of Contents
Partie 1 — Rôle et fonctionnement de la vanne EGR
1.1 Pourquoi recirculer des gaz d’échappement dans l’admission
À haute température de combustion (au-delà de 1 800°C), l’azote présent dans l’air aspiré réagit avec l’oxygène pour former des oxydes d’azote (NOx), des polluants directement responsables des smogs urbains et de pathologies respiratoires documentées. La réponse technique de l’industrie automobile à ce problème s’appelle la recirculation des gaz d’échappement.
Le principe est simple, il consiste entre autres à réintroduire une fraction des gaz brûlés dans le collecteur d’admission dilue, réduire la concentration en oxygène et abaisser la température de combustion. L’effet mesuré sur les émissions de NOx est une réduction de 30 à 50 % selon les conditions de fonctionnement, un résultat impossible à atteindre par la seule optimisation de l’injection.

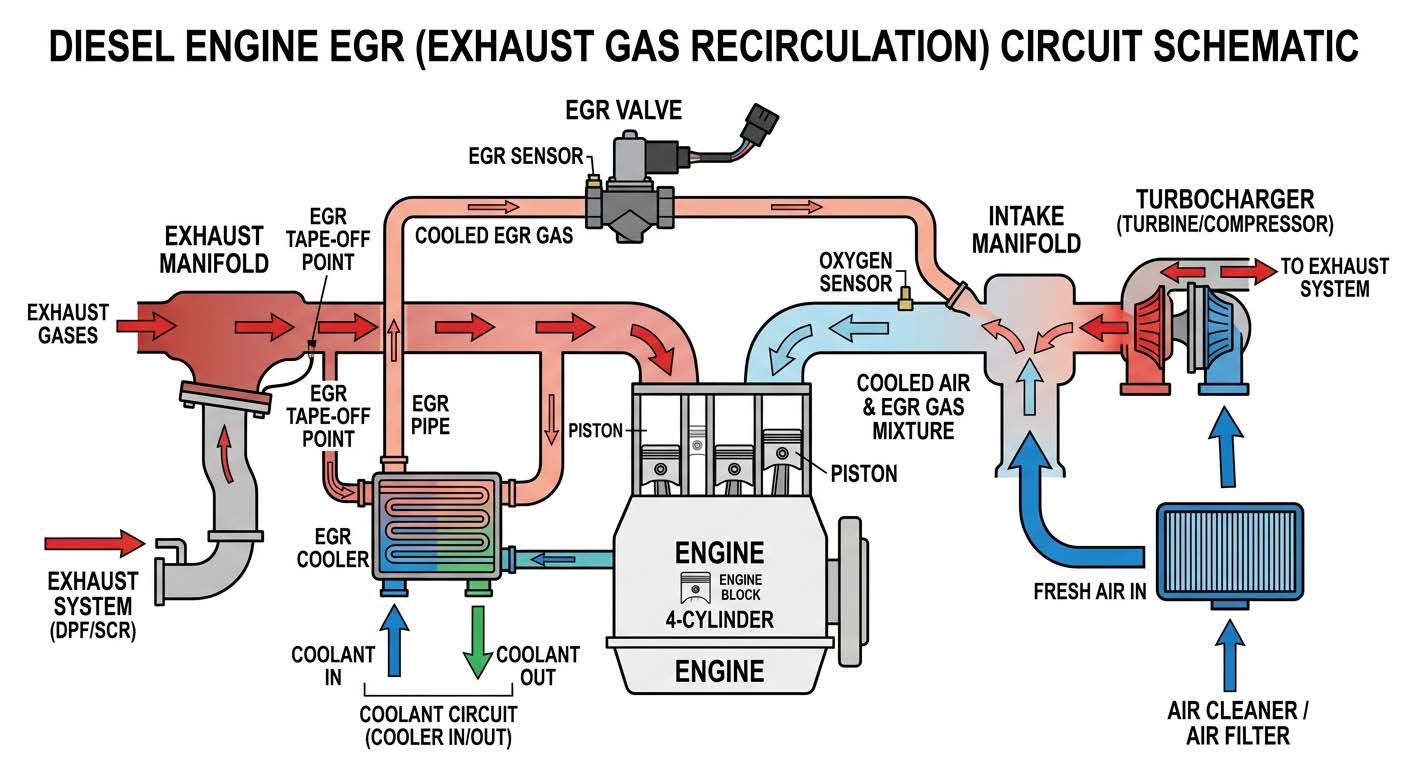

1.2 Les deux architectures EGR que le technicien doit distinguer
L’EGR haute température prélève les gaz directement sur le collecteur d’échappement et les réintroduit à l’état chaud dans l’admission. Elle est activée aux charges moyennes et élevées. Ces gaz chauds et chargés en suie sont les principaux responsables des dépôts de calamine dans les conduits.
L’EGR basse température (BT-EGR) refroidit les gaz via un échangeur thermique avant leur réintroduction. Plus efficace sur les émissions de NOx à bas régime, elle génère moins de dépôts dans les conduits d’admission, mais l’échangeur lui-même est sujet à l’encrassement et à la corrosion par les condensats acides, une défaillance dont les symptômes ressemblent à ceux d’un joint de culasse.
Un point que beaucoup ignorent est que l’EGR est désormais présente sur les moteurs essence à injection directe (GDI) pour réduire les émissions de particules aux hautes charges. Les propriétaires de véhicules essence récents (notamment les TSI, GTDi, et autres moteurs turbo essence post-2018) ne sont donc pas épargnés par la problématique de l’encrassement EGR.
1.3 Comment se pilote le clapet EGR
La vanne EGR reste fermée au ralenti et à pleine charge, la recirculation n’y est ni utile ni souhaitée. Elle s’ouvre en charge partielle, là où les NOx sont les plus importants. Les générations actuelles sont des électrovannes à retour de position ; un capteur intégré mesure en permanence l’angle réel du clapet et transmet cette valeur au calculateur.
C’est cet écart entre la position demandée et la position réelle qui génère les codes défauts les plus fréquents. Une vanne qui n’atteint que 60 % de sa course demandée déclenche un P0404 même si elle est loin d’être totalement bloquée. Cette nuance est fondamentale pour éviter de remplacer une vanne qui pourrait simplement être nettoyée.
Partie 2 — Pourquoi et comment l’EGR s’encrase

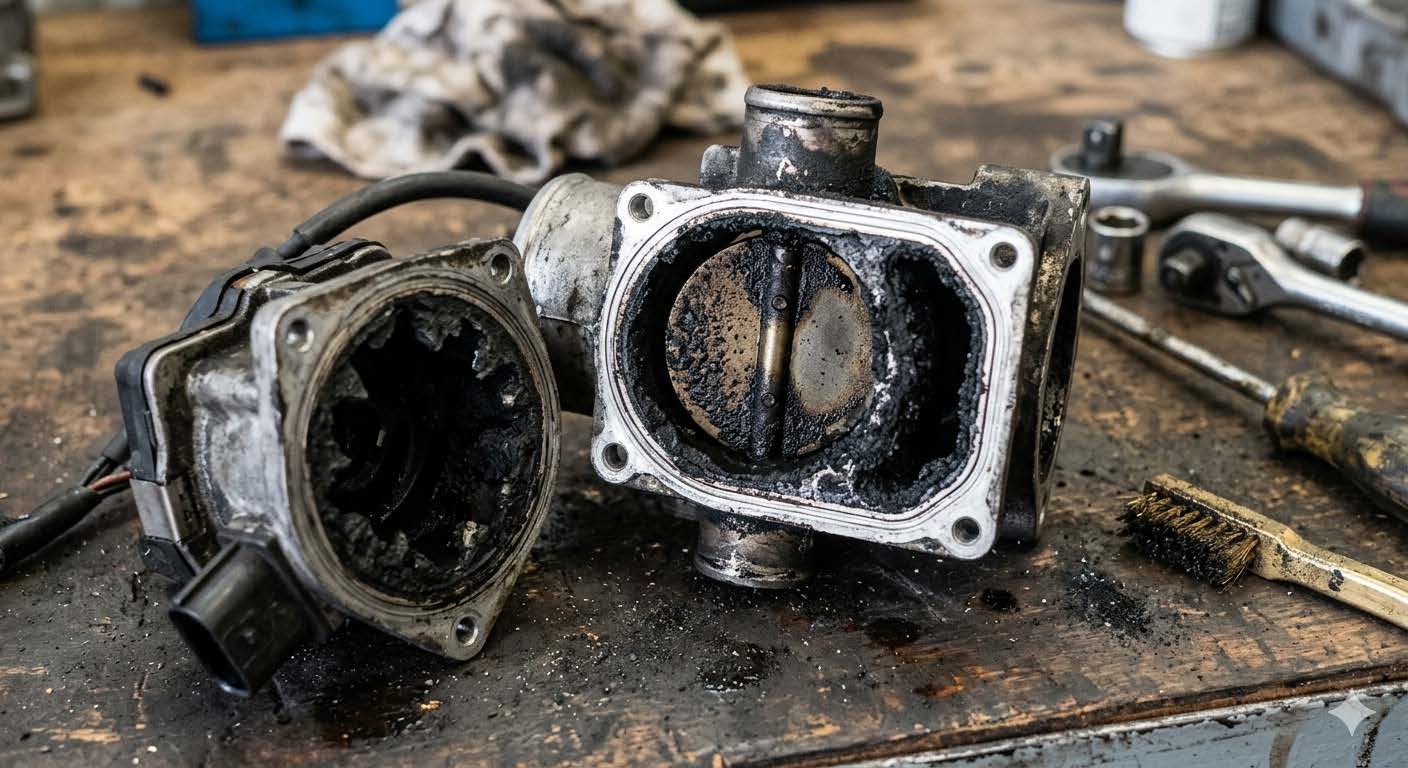

2.1 Le mécanisme de colmatage : suie, vapeurs d’huile et calamine
Les gaz d’échappement recirculés ne sont pas propres. Ils transportent des particules de suie, des vapeurs d’huile issues du circuit de ventilation du carter ou des fuites de joints de turbo, et de l’eau de condensation. Ce cocktail se dépose progressivement sur les parois du canal EGR, sur le clapet et dans le refroidisseur BT-EGR sous forme d’une couche de calamine dense et adhérente.
Sur un diesel à usage exclusivement urbain, un collecteur d’admission peut être obstrué à 60-70 % de sa section dès 80 000 km, souvent sans générer de code défaut exploitable pendant des mois. Le conducteur perçoit une perte de puissance progressive qu’il attribue au vieillissement général du moteur, alors que la cause est localisée et traitable.
2.2 EGR bloquée ouverte vs bloquée fermée : deux scénarios, deux impacts
Une EGR bloquée en position fermée supprime la recirculation ; les NOx augmentent, la réglementation n’est plus respectée, mais le moteur fonctionne sans perte de puissance immédiatement perceptible. Le code P0400 ou P0401 apparaît, les symptômes de conduite restent subtils.
Une EGR bloquée en position ouverte est autrement plus pénalisante. La recirculation permanente, y compris à pleine charge, appauvrit en oxygène le mélange destiné à la combustion. La conséquence est directe et se manifeste entre autres par une combustion incomplète, fumée noire à l’accélération, perte de puissance franche, ralenti instable. C’est le scénario que les conducteurs finissent par remarquer, souvent bien après que la dégradation a commencé.
2.3 Les facteurs qui accélèrent l’encrassement
L’usage urbain exclusif avec des trajets inférieurs à 10 km est la cause principale et la plus documentée. Le moteur ne monte jamais à température de fonctionnement stable, la condensation s’accumule dans les circuits EGR et les dépôts se solidifient sans jamais être partiellement brûlés.
L’huile hors spécification aggrave le processus car les vapeurs d’une huile riche en additifs soufrés génèrent des dépôts supplémentaires. Enfin, les injecteurs encrassés produisent une combustion imprécise qui augmente la quantité de suie générée, alimentant un cercle vicieux où EGR encrassée et injecteurs dégradés se nourrissent mutuellement.
Partie 3 — Symptômes d’une vanne EGR encrassée
3.1 Lire les signaux selon le stade d’encrassement
| Symptôme | Stade EGR | Urgence |
|---|---|---|
| Ralenti légèrement instable à froid | Début (< 30 % obstrué) | Préventif |
| Légère perte de puissance à mi-régime | Modéré (30–60 %) | Dans le mois |
| Fumée noire à l’accélération franche | Élevé (> 60 %) | Dans la semaine |
| Voyant moteur + perte de puissance | Élevé à critique | Sous 48 h |
| Cliquetis diesel accentué | Modéré à élevé | Dans le mois |
| À-coups en charge partielle | Élevé | Dans la semaine |
| Consommation augmentée de 10 à 15 % | Modéré | Dans le mois |
3.2 Ne pas confondre encrassement EGR et collecteur obstrué
Un encrassement de la vanne seule se manifeste principalement aux transitions de charge ; à-coups lors d’une accélération progressive depuis le ralenti, légère hésitation à la reprise. Un collecteur d’admission obstrué par les dépôts EGR accumulés sur les soupapes d’admission génère une perte de puissance proportionnelle et linéaire.
Sur les véhicules à fort kilométrage urbain, les deux coexistent systématiquement. Le diagnostic et le nettoyage doivent traiter les deux composants simultanément, nettoyer la vanne sans nettoyer le collecteur revient à traiter la moitié du problème.
Partie 4 — Diagnostic de la vanne EGR : confirmer avant d’intervenir
4.1 Codes OBD2 spécifiques à l’EGR
| Code | Signification | Orientation |
|---|---|---|
| P0400 | Débit EGR insuffisant (circuit général) | EGR encrassée ou bloquée fermée |
| P0401 | Débit EGR insuffisant confirmé | EGR mécanique ou capteur MAF |
| P0402 | Débit EGR excessif | EGR bloquée ouverte |
| P0403 | Circuit commande EGR défaillant | Solénoïde, câblage, calculateur |
| P0404 | EGR — position hors plage | Capteur position, mécanique |
| P0405/P0406 | Capteur position EGR trop bas/haut | Capteur interne à la vanne |
4.2 Le test de position en temps réel : le diagnostic le plus révélateur
Avec une valise de diagnostic compatible (VCDS sur VAG, CLIP sur Renault, STAR sur Mercedes), activer la commande manuelle de la vanne EGR et comparer la position demandée à la position réelle mesurée par le capteur intégré. Un écart inférieur à 5 % indique une vanne électriquement saine avec un encrassement mécanique du clapet. Un écart entre 5 et 20 % confirme un encrassement qui résiste à l’actionnement, le nettoyage est prioritaire. Un écart supérieur à 20 % ou une vanne totalement figée confirme un blocage mécanique nécessitant le démontage.
Ce test évite l’erreur la plus fréquente en atelier, celle de commander une vanne neuve pour un problème électronique supposé, alors que la vanne mécanique est fonctionnelle et nécessite simplement un nettoyage.
4.3 Inspection visuelle sans démontage
Sur les architectures où la vanne est accessible, déconnecter la durite d’entrée du circuit EGR et observer à la lampe le clapet. Un clapet invisible derrière une couche de calamine noire confirme l’encrassement sans ambiguïté. Tenter un déplacement manuel du clapet avec un gant : un clapet qui ne bouge pas du tout indique un blocage mécanique ; un clapet qui se déplace avec résistance signale un encrassement traitable par nettoyage.
Inspecter également les raccords du refroidisseur EGR basse température. Un liquide de refroidissement coloré en brun dans l’admission ou une odeur de brûlé suspecte signalent un refroidisseur percé, un diagnostic distinct qui impose un traitement séparé.
Partie 5 — Comment nettoyer une vanne EGR encrassée : du moins au plus invasif
5.1 Nettoyage sans démontage : l’approche préventive accessible
C’est la méthode la plus accessible et la plus rentable sur les encrassements légers à modérés, c’est-à-dire sur les véhicules traités avant que la calamine ne se soit solidifiée sur plusieurs années. Les sprays nettoyants EGR spécifiques (Wynns EGR Cleaner, Bardahl, Liqui Moly Intake System Cleaner) sont pulvérisés dans le conduit d’admission moteur tournant au ralenti, ou via un kit d’injection sous pression directement dans la durite d’entrée EGR.
Le protocole de nettoyage correct s’effectue à moteur chaud (température de fonctionnement atteinte), pulvérisation lente par impulsions de 3 secondes en laissant le moteur « digérer » entre chaque dose, 3 à 5 cycles espacés de 30 secondes. Suivre immédiatement d’un trajet autoroutier de 20 minutes pour brûler les résidus décollés et compléter la régénération thermique.
L’efficacité réelle de cette méthode est satisfaisante sur des dépôts récents et encore mous, un traitement réalisé à 40 000 ou 50 000 km sur un véhicule urbain donne des résultats mesurables sur le signal du capteur de position après refroidissement. Elle est insuffisante sur de la calamine solidifiée depuis plusieurs années, qui nécessite une action mécanique. Le coût est de 15 à 40 € en produit, réalisable par le propriétaire.

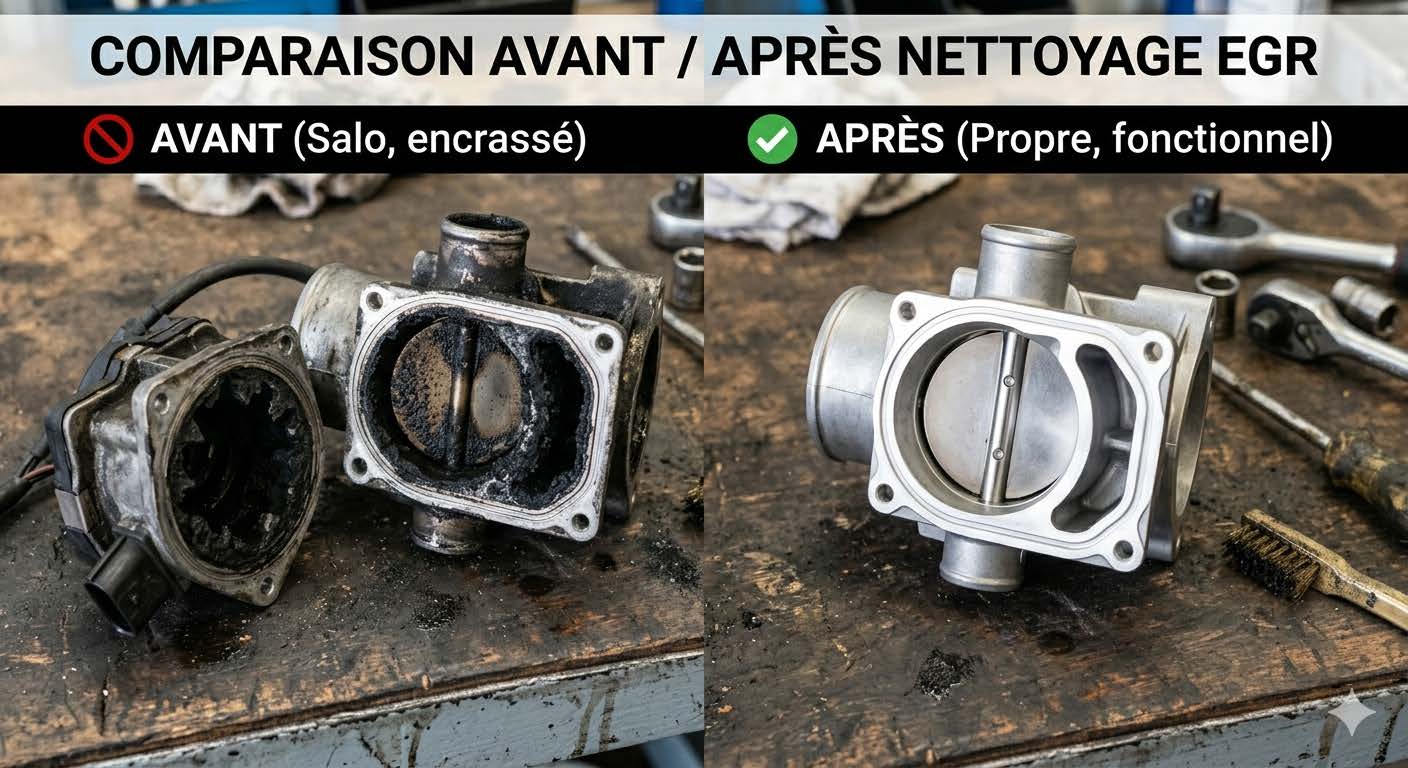

5.2 Nettoyage avec démontage : l’intervention complète
Le démontage de la vanne est incontournable dès que l’encrassement est élevé ou que le test de position révèle un blocage résistant. La procédure complète comprend la déconnexion de la batterie, le desserrage des colliers de durite, le retrait des vis de fixation (généralement 2 à 4 vis M6 ou M8), opération de 20 à 45 minutes selon l’accessibilité du moteur.
Le nettoyage mécanique suit, comprenant le trempage de la vanne dans un décapant carbure (WD-40 Specialist, acétone dilué en proportion appropriée) pendant 15 à 30 minutes, grattage doux à la brosse à poils plastique, rinçage et séchage à l’air comprimé. Il ya tout de même deux règles absolues permettant de ne pas aggraver la situation ; en effet, il convient de ne jamais utiliser d’outil métallique sur le clapet (une rayure modifie son étanchéité et génère des fuites non maîtrisées) et d’isoler systématiquement le connecteur électronique avant tout trempage.
Le joint de vanne doit être remplacé au remontage, une pièce de 2 à 8 € qui évite toute fuite de gaz d’échappement vers l’admission. Ce geste, souvent omis pour gagner du temps, peut générer des entrées d’air non mesurées qui faussent le dosage carburant pendant des mois. En atelier, cette intervention représente 80 à 200 € de main-d’œuvre selon l’accessibilité.
5.3 Nettoyage ultrasonique professionnel : pour les cas avancés
Un atelier spécialisé plonge la vanne démontée dans un bain ultrasonique avec un liquide décapant spécifique. Les ultrasons délogent la calamine dans les recoins mécaniquement inaccessibles comme les angles du canal, interstices du mécanisme d’actionnement, fentes du capteur de position. Cette méthode est efficace sur les vannes sévèrement colmatées dont le clapet est encore mécaniquement fonctionnel. Le coût variant de 60 à 120 € dans un atelier spécialisé, particulièrement pertinent quand la vanne de remplacement coûte 300 à 600 €.
5.4 Quand le remplacement s’impose plutôt que le nettoyage
Le remplacement est inévitable dans quatre situations, notamment lorsque le clapet est fissuré ou déformé mécaniquement, en cas de solénoïde grillé (résistance hors tolérance mesurée au multimètre), au cas où le capteur de position interne défaillant ne répond pas après nettoyage, ou si la calamine cimentée est irréductible par toutes les méthodes de nettoyage disponibles. Généralement, si le coût d’une vanne neuve est inférieur à deux fois le coût du nettoyage professionnel, le remplacement est la décision rationnelle.
| Type de pièce | Fourchette de prix | Commentaire |
|---|---|---|
| EGR OEM constructeur | 150 – 600 € | Durée de vie maximale |
| EGR aftermarket qualité (Pierburg, Wahler) | 80 – 300 € | Bon rapport qualité/prix |
| Main-d’œuvre | 60 – 200 € | Variable selon accessibilité |
Partie 6 — Suppression EGR, légalité et entretien préventif
6.1 La suppression EGR : illégale et mécaniquement risquée
La suppression physique ou logicielle de l’EGR s’inscrit dans le même cadre réglementaire que la suppression du FAP en France ; pouvant engendrer une amende, refus au contrôle technique, exclusion progressive des ZFE. Ces risques sont bien documentés.
En revanche, la suppression EGR peut engendrer une usure accélérée des sièges de soupapes sur les moteurs dont l’architecture thermique a été calibrée avec la recirculation. Sans les gaz recirculés pour abaisser les températures de combustion, certains moteurs fonctionnent au-delà de leurs plages thermiques de conception, avec des conséquences sur les soupapes d’échappement et les guides à moyen terme.
6.2 L’entretien préventif : deux gestes pour un coût marginal
Un nettoyage préventif à l’additif tous les 30 000 à 40 000 km sur un diesel à usage urbain représente 20 à 30 € de produit et une heure de conduite sur route. La différence de coût avec un remplacement de vanne à 400 € est d’un facteur 15 à 20. Un trajet autoroutier mensuel de 20 à 30 minutes maintient les températures d’échappement nécessaires à l’autocombustion partielle des dépôts, le même trajet qui régénère le FAP nettoie simultanément partiellement l’EGR et préserve les injecteurs.
Partie 7 — Ce que ça change selon votre profil
Pour le concepteur, l’évolution vers les architectures diesel 48V mild hybrid ouvre une piste d’élimination progressive de l’EGR sur les prochaines générations ; l’assistance électrique permet une gestion thermique plus précise de la combustion qui réduit structurellement les NOx sans recirculation. Le refroidisseur EGR basse température reste un point de défaillance sous-estimé dans les gammes actuelles, sa corrosion par les condensats acides envoie du liquide de refroidissement dans l’admission, un diagnostic difficile car les symptômes reproduisent fidèlement ceux d’un joint de culasse percé.
Pour l’apprenant en formation, la compétence différenciante sur l’EGR est le test de position en temps réel via valise, la distinction entre encrassement mécanique et défaut électronique avant tout démontage. Identifier un refroidisseur EGR percé (liquide de refroidissement brun dans l’admission, vapeur blanche à la dépression sur le circuit) est une compétence distincte du diagnostic de vanne qui évite des conclusions erronées sur un joint de culasse sain.
Pour Julie, la propriétaire d’un diesel urbain, le signal à ne jamais ignorer est la fumée noire à l’accélération sur un véhicule dépassant 80 000 km. C’est le symptôme EGR le plus visible et le moins ambigu, traité à 30 € de produit et un trajet autoroutier, il devient une facture à 400 € ignoré six mois de plus.
Conclusion
La vanne EGR est le composant dont la maintenance préventive offre le meilleur retour sur investissement de tout le moteur diesel urbain. Son encrassement est prévisible, linéaire et traitable à un coût marginal à condition d’intervenir avant que la calamine ne se solidifie irrémédiablement.
Un nettoyage à l’additif à 30 000 km, un trajet autoroutier mensuel, une huile aux spécifications constructeur ; trois habitudes qui protègent simultanément l’EGR, le FAP, les injecteurs et le turbo. Ces quatre composants forment un écosystème où la dégradation de l’un accélère celle des autres. L’entretien préventif de l’EGR n’est pas une option, c’est la première ligne de défense de tout le système de dépollution diesel.
💡 Continuez votre lecture sur Automobile237 :
❓ FAQ : comment nettoyer une vanne EGR encrassée
1. Comment nettoyer une vanne EGR encrassée sans la démonter ?
Pulvérisez un spray nettoyant EGR spécifique (Wynns, Bardahl, Liqui Moly) dans le conduit d’admission par impulsions de 3 secondes, moteur chaud au ralenti. Répétez 3 à 5 fois, puis effectuez un trajet autoroutier de 20 minutes. Efficace sur les encrassements récents et mous, insuffisant sur la calamine solidifiée depuis plusieurs années.
2. Quels sont les symptômes d’une vanne EGR encrassée ?
Fumée noire à l’accélération, perte de puissance progressive en charge partielle, ralenti instable à froid, à-coups en accélération, consommation augmentée de 10 à 15 %, et voyant moteur allumé avec codes P0400 à P0406 selon le stade d’encrassement.
3. Peut-on rouler avec une vanne EGR défaillante ?
Temporairement si la vanne est bloquée fermée, le moteur fonctionne mais les émissions de NOx ne sont plus conformes. Si elle est bloquée ouverte, la perte de puissance et la fumée noire rendent la conduite dégradée et le passage au contrôle technique problématique.
4. Quand faut-il remplacer plutôt que nettoyer la vanne EGR ?
Le remplacement s’impose quand le clapet est fissuré, le solénoïde grillé, le capteur de position interne défaillant après nettoyage, ou la calamine irréductible par toutes les méthodes disponibles. Règle pratique : si le coût de la vanne neuve est inférieur à deux fois le coût du nettoyage professionnel, le remplacement est économiquement rationnel.
5. Quel est le prix de remplacement d’une vanne EGR ?
Entre 140 et 800 € tout compris selon le véhicule ; pièce aftermarket qualité (Pierburg, Wahler) entre 80 et 300 €, OEM constructeur entre 150 et 600 €, plus 60 à 200 € de main-d’œuvre selon l’accessibilité sur le moteur concerné.
