CDI, trois lettres déposées par Mercedes en 1997 qui sont devenues synonymes de diesel raffiné, puissant et sobre. Pourtant, derrière ce sigle se cache une architecture d’injection aussi sophistiquée que fragile, dont la méconnaissance coûte chaque année des milliers d’euros de réparations inutiles aux propriétaires de Classe C, E et S diesel.
Comprendre comment fonctionne l’injection CDI sur les Mercedes n’est pas qu’une curiosité technique, c’est la clé pour entretenir correctement son véhicule, interpréter les signaux de panne avant qu’ils deviennent des catastrophes mécaniques, et dialoguer en connaissance de cause avec son atelier. CDI signifie Common rail Direct Injection. C’est la marque commerciale de Mercedes pour sa version du common rail, développée en partenariat avec Bosch, mais avec des spécificités propres au constructeur Stuttgart qui la distinguent des TDI, HDi et autres dCi.
Table des matières
Partie 1 — Origines et spécificités du CDI Mercedes
1.1 Mercedes et Bosch : une alliance fondatrice en 1997
Le premier moteur CDI apparaît en 1997 sur la Classe E avec le bloc OM611, il s’agit du premier diesel à injection directe common rail de Mercedes produit en grande série. La technologie common rail avait été développée conjointement par Bosch et le Centro Ricerche Fiat, mais c’est Mercedes qui lui a donné ses lettres de noblesse auprès du grand public en la positionnant comme un argument premium ; un diesel qui démarrait vite, accélérait fort et consommait peu, ce que les diesels atmosphériques ne pouvaient absolument pas offrir simultanément.
Ce positionnement n’était pas qu’un argument marketing. Il reposait sur des performances mesurables, sachant qu’au lancement, le 220 CDI affichait une consommation réduite de 20 % par rapport à son prédécesseur, avec un couple en hausse de 35 %. Ces chiffres ont rapidement imposé le CDI comme référence du diesel européen.
1.2 CDI, TDI, HDi : même technologie, spécificités distinctes
La confusion est fréquente car CDI (Mercedes), TDI (Volkswagen Group), HDi (Peugeot-Citroën), et dCi (Renault) sont tous basés sur le principe common rail. Tous partagent la même logique fondamentale qu’est la rampe haute pression avec des injecteurs pilotés électroniquement et une gestion multi-impulsions. Mais les calibrations, les composants et les procédures de diagnostic diffèrent suffisamment pour rendre ces systèmes non interchangeables en entretien.
La spécificité avec la Mercedes est qu’il y a des pressions d’injection parmi les plus élevées du marché sur les générations récentes (jusqu’à 2 500 bar sur l’OM651) et une généralisation des injecteurs piézoélectriques dès 2003, alors que d’autres constructeurs utilisaient encore des solénoïdes. Cette avance en pression et en précision se paye par des exigences de propreté du carburant encore plus strictes que sur les autres systèmes common rail.
Partie 2 — Architecture du système CDI : les composants qui font tout
2.1 La pompe haute pression : premier maillon, premier risque
La pompe haute pression CDI comprime le carburant de 3 à 8 bar (circuit basse pression) jusqu’à la pression de rampe selon la génération et la charge. Sur les OM651 produits entre 2008 et 2016, Mercedes a utilisé la pompe Bosch CP4.1, la même que sur plusieurs blocs TDI du groupe Volkswagen.
Cette pompe a un talon d’Achille documenté et coûteux car ses pistons sont lubrifiés exclusivement par le carburant diesel. Un carburant contaminé, insuffisamment lubrifiant, ou un filtre à carburant trop longtemps remplacé détruit ses lamelles internes en quelques centaines de kilomètres. Les débris métalliques issus de cette destruction circulent ensuite dans toute la haute pression (rail, injecteurs, régulateur) et imposent un rinçage complet du circuit en plus du remplacement de la pompe.
Le coût total de l’opération varie entre 1 200 et 2 500 € selon l’étendue de la contamination. Mercedes a officiellement actualisé ses bulletins techniques après 2014 pour abaisser l’intervalle de remplacement du filtre carburant à 40 000 km sur ces motorisations, une reconnaissance implicite du problème.

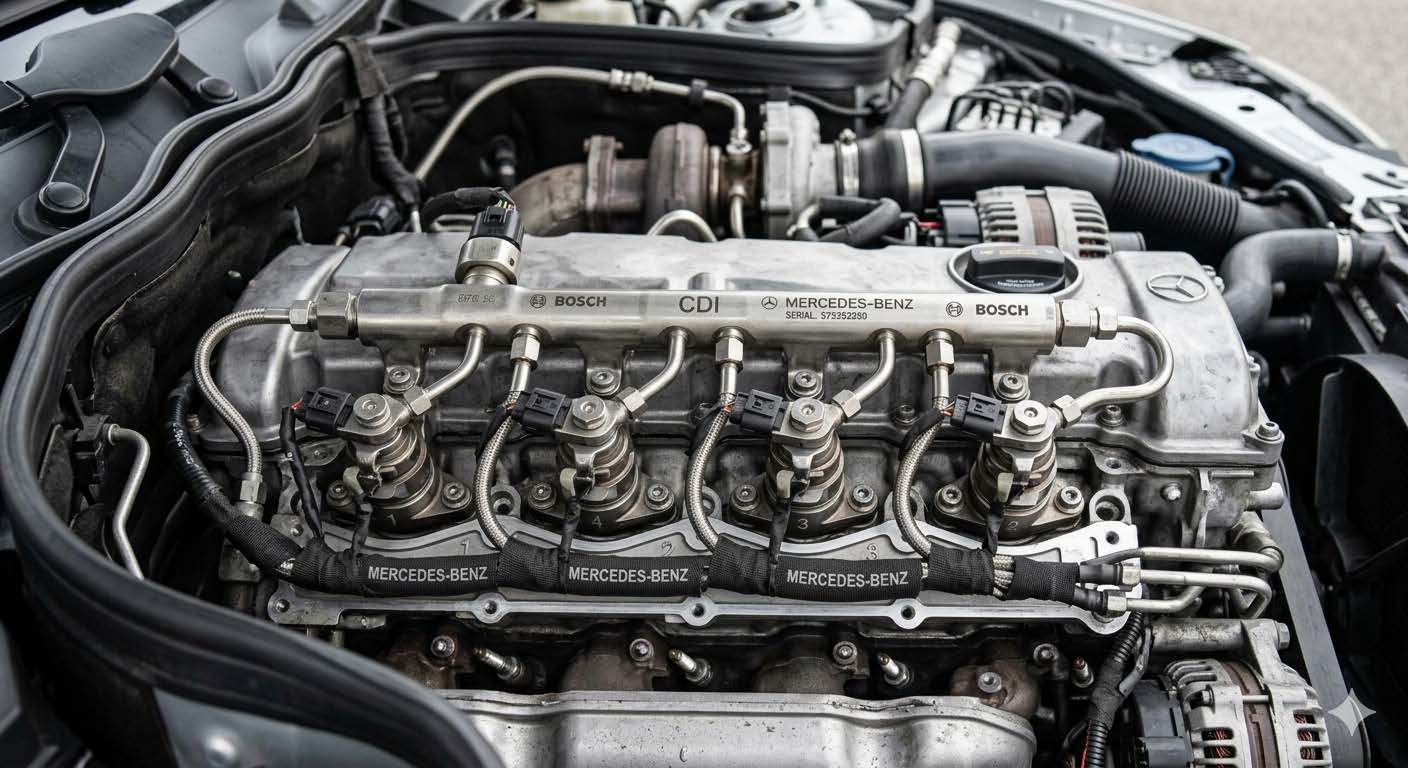

2.2 La rampe commune et la régulation de pression
La rampe en acier forgé stocke en permanence le carburant à la pression demandée par le calculateur, commune à tous les cylindres. Sur les CDI récents, Mercedes utilise une double stratégie de régulation qui consiste en la régulation côté aspiration (quantité de carburant envoyée à la pompe) combinée à une valve de décharge côté haute pression. Cette combinaison offre la précision de la régulation amont et la réactivité de la régulation aval au prix d’une complexité électronique accrue.
Le capteur de pression de rampe est l’élément de diagnostic le plus informatif de tout le circuit. Sa valeur en temps réel, comparée à la pression demandée par le calculateur, révèle immédiatement si la pompe est défaillante, si un injecteur fuit excessivement, ou si le régulateur dérive.

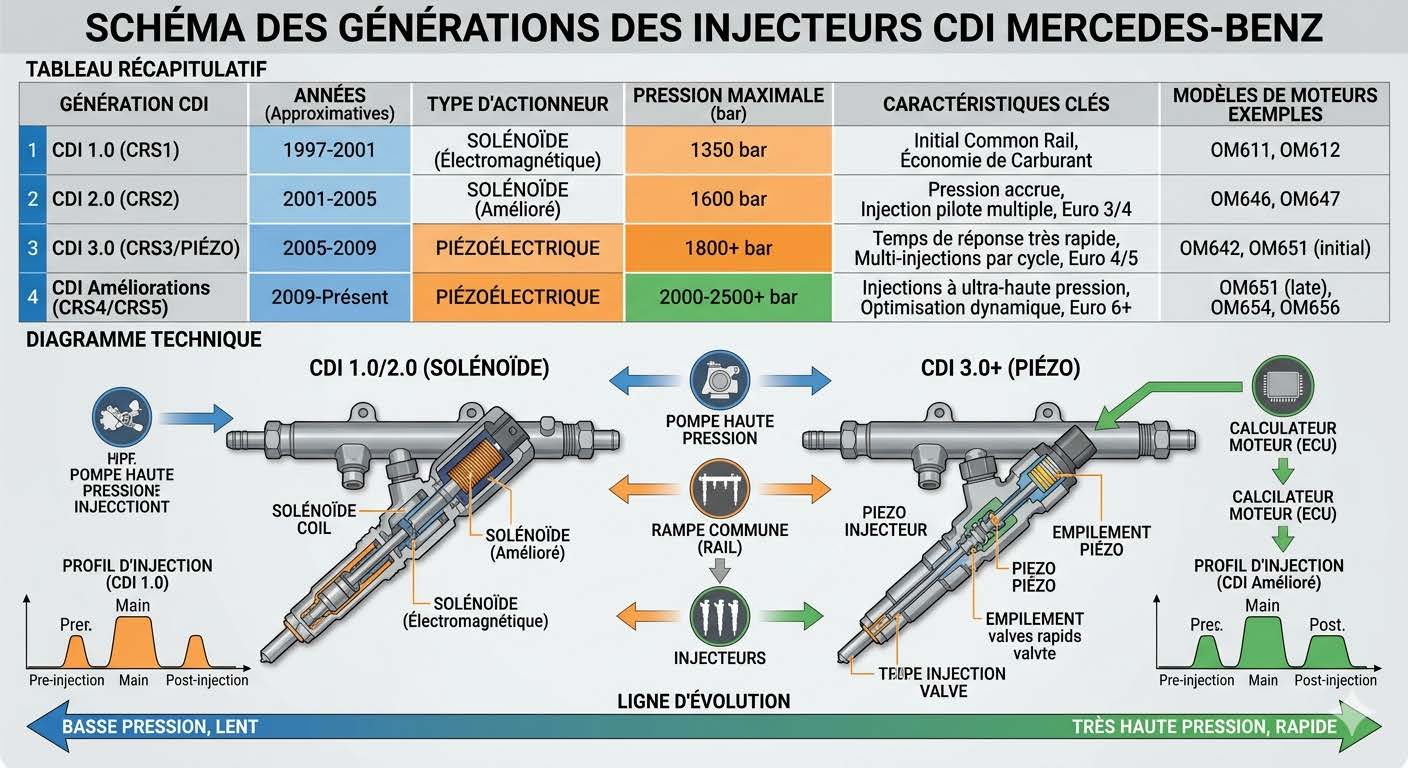

2.3 Les injecteurs CDI : trois générations, trois niveaux de précision
| Génération | Moteur | Technologie | Injections/cycle | Pression max |
| 1ère (1997–2003) | OM611 | Solénoïde | 1 à 2 | 1 350 bar |
| 2ème (2003–2008) | OM646/648 | Piézoélectrique | jusqu’à 5 | 1 600 bar |
| 3ème (2008–) | OM651/654 | Piézoélectrique amélioré | jusqu’à 8 | 2 500 bar |
L’injecteur piézoélectrique fonctionne différemment du solénoïde. En effet, un cristal piézoélectrique se dilate sous tension électrique et commande l’aiguille en quelques microsecondes, 4 fois plus vite qu’un solénoïde. Cette réactivité permet les 8 injections distinctes par cycle qui caractérisent les CDI modernes que sont les pré-injections pour réduire le bruit, l’injection principale pour l’énergie, et les post-injections pour la gestion du FAP.
Par ailleurs, très peu de propriétaires savent que chaque injecteur CDI Mercedes porte un code d’adaptation individuel (IMA — Injector Matching Adaptation), gravé sur le corps. Ce code doit être appris par le calculateur après tout remplacement. Sans cette procédure (réalisable uniquement avec la valise STAR Mercedes ou un outil compatible), le moteur fonctionne en mode dégradé avec des ratés d’allumage persistants, même avec des injecteurs neufs parfaitement fonctionnels.
2.4 Le calculateur CDI : cerveau propriétaire
Le calculateur moteur CDI (Bosch EDC sur les générations récentes) gère simultanément la pression de rampe, la stratégie d’injection, la régénération FAP, l’EGR et le turbo à géométrie variable. Sa complexité implique une spécificité de diagnostic. En effet, les valises OBD2 génériques lisent les codes standards, mais n’accèdent pas aux paramètres propriétaires Mercedes tels que les données d’adaptation IMA, historiques de pression, états des actuateurs spécifiques.

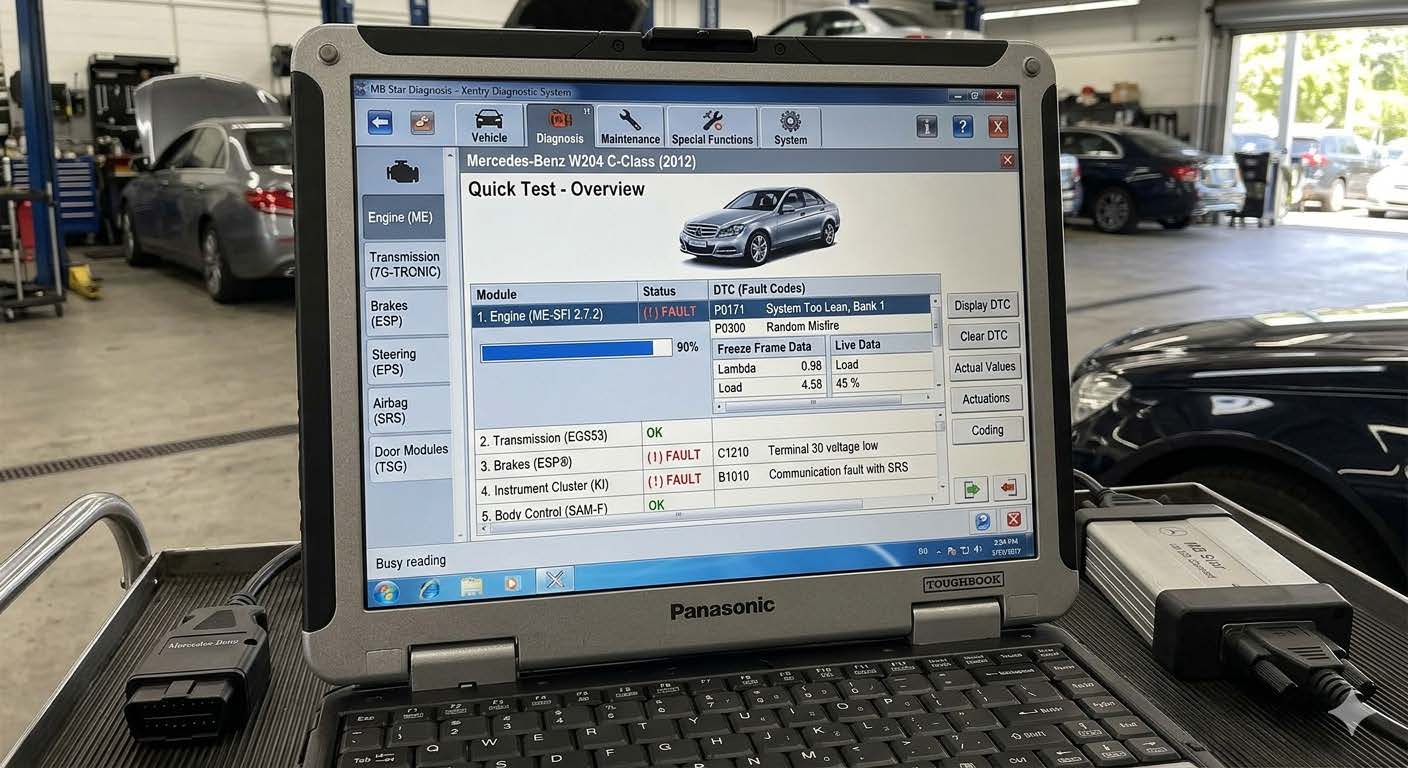

Le diagnostic CDI complet nécessite la valise STAR Diagnosis ou des alternatives compatibles comme l’Autel MaxiSys Ultra ou le Launch X431 Pro avec module Mercedes étendu. Cette réalité explique pourquoi un diagnostic CDI sérieux coûte plus cher qu’un diagnostic généraliste, ainsi que la raison pour laquelle les devis basés sur une simple lecture OBD2 sont souvent incomplets.
Partie 3 — Pannes fréquentes sur les systèmes CDI Mercedes
3.1 Le tableau des défaillances documentées
| Défaillance | Modèles concernés | Symptômes | Coût estimé |
| Pompe HP CP4 défaillante | OM651 (2008–2014) | Démarrage difficile, pression rampe basse | 1 200 – 2 500 € |
| Injecteur encrassé/usé | Tous CDI > 100 000 km | Ratés, fumée noire, consommation + | 200 – 600 €/injecteur |
| Valve EGR grippée | OM646, OM651 | Perte puissance, fumée noire, voyant | 300 – 700 € |
| Calculateur CDI défaillant | OM648, OM651 | Codes multiples, mode dégradé | 500 – 1 500 € |
| Filtre carburant colmaté | Tous CDI | Démarrage long, manque puissance | 80 – 150 € |
| Swirl flap brisé | OM646, OM648 | Corps étranger, risque casse moteur | Préventif obligatoire |
3.2 Les swirl flaps : la bombe à retardement des OM646 et OM648
C’est l’une des pannes les moins connues des propriétaires et l’une des plus coûteuses. Les OM646 et OM648 (Classe C et E 2003-2009) sont équipés de volets plastique dans le collecteur d’admission (les swirl flaps) qui créent une turbulence de l’air à bas régime pour améliorer la combustion.
Leur axe se corrode avec le temps. Quand il cède, le fragment tombe dans le cylindre. Il percute le piston à chaque cycle. Il en résulte un piston cassé, une soupape déformée ainsi qu’une culasse détruite. Ainsi, la facture varie entre 3 000 et 8 000 € selon l’étendue des dégâts.
La solution préventive coûte 300 à 500 € puisqu’elle consiste au remplacement des volets plastique par des bouchons en aluminium usinés sur mesure (swirl flap delete). Ces bouchons obturent définitivement les logements ; à cet effet, le moteur perd une nuance de comportement à très bas régime, imperceptible en conduite normale, et gagne une garantie de ne jamais voir une pièce tomber dans ses cylindres. Sur tout OM646 ou OM648 qui n’a pas encore subi cette intervention, c’est une priorité absolue d’entretien.
3.3 Codes OBD2 à connaître sur un CDI Mercedes
| Code | Signification | Orientation |
| P0087 | Pression rampe insuffisante | Pompe HP, filtre carburant colmaté |
| P0191 | Capteur pression rampe dérivé | Remplacement capteur |
| P0200–P0204 | Circuit injecteur cylindre X | Injecteur ou câblage |
| P0400/P0401 | Débit EGR insuffisant | Valve EGR encrassée |
| P2563 | Turbo à géométrie variable | Actuateur, ailettes grippées |
Le code P0087 est l’un des plus fréquents sur les CDI à fort kilométrage. Son interprétation exige de distinguer trois causes très différentes à savoir : le filtre carburant colmaté (cause la moins coûteuse, 80 à 150 €), le régulateur de pression dérivé (200 à 400 €), ou la pompe HP en fin de vie (1 200 € minimum). Brancher la valise et lire la pression effective de rampe en temps réel, comparée à la pression demandée, oriente immédiatement vers la cause sans remplacer à l’aveugle.
Partie 4 — Entretien du CDI Mercedes : les bonnes pratiques
4.1 Le filtre carburant : l’entretien le plus critique
L’intervalle officiel Mercedes est de 40 000 km, régulièrement ignoré ou repoussé à 60 000 km dans les ateliers généralistes. Sur les OM651 équipés de la CP4, ce dépassement est documenté comme le facteur principal de défaillance prématurée de la pompe. Mercedes l’a rappelé explicitement dans ses bulletins techniques post-2014.
Le filtre séparateur d’eau intégré mérite une attention particulière. Sur les CDI récents, l’eau accumulée par condensation dans le réservoir se retrouve au fond du filtre, une trappe de purge permet de l’évacuer manuellement tous les 20 000 km. Négligée, cette eau franchit le filtre et atteint le circuit haute pression, où elle corrode les aiguilles des injecteurs en quelques milliers de kilomètres.
4.2 Le nettoyage des injecteurs : quand et comment décider
À partir de 80 000 à 100 000 km sur les CDI à usage urbain intensif, les dépôts de carbone sur les aiguilles d’injection réduisent la finesse du spray. Le moteur compense via ses adaptations, mais cette compensation a ses limites.
Le test de débit de retour des injecteurs est l’examen préalable indispensable. Chaque injecteur possède un débit de fuite de commande normal, si ce débit dépasse la valeur maximale constructeur, la pièce est usée et le nettoyage ne suffira pas. Le nettoyage ultrasonique en atelier (80 à 150 € par injecteur) est pertinent uniquement sur des injecteurs dont le débit de retour est encore dans les limites, mais dont les performances se sont dégradées par encrassement.
La reprogrammation des codes IMA via valise STAR est non négociable après tout remplacement d’injecteur CDI Mercedes. Un atelier qui remplace un injecteur sans cette étape livre un travail incomplet, le moteur tourne en mode dégradé jusqu’à ce que la procédure soit réalisée.
4.3 EGR, turbo et huile : le triptyque de l’entretien préventif
La vanne EGR recircule une partie des gaz d’échappement dans l’admission pour réduire les émissions d’oxydes d’azote. Sur les CDI à usage urbain, les dépôts de suie l’encrassent progressivement. Un nettoyage préventif tous les 60 000 km évite le grippage en position fermée (perte de puissance brutale, voyant allumé) ou ouverte (fumée noire permanente, surconsommation).
Le turbo à géométrie variable utilise des ailettes mobiles pour adapter la pression de suralimentation au régime moteur. Ces ailettes se grippent sur les CDI utilisés exclusivement à bas régime et à courte distance, les dépôts de suie les immobilisent. Un trajet mensuel de 30 minutes à charge suffisante sur route maintient les ailettes mobiles et régénère simultanément le FAP.
L’huile moteur est souvent le détail qui fait basculer un CDI de la longévité à la réparation précoce. La spécification Mercedes 229.51 ou 229.52 n’est pas une recommandation, c’est une exigence technique. Ces spécifications définissent une huile à faible teneur en cendres sulfatées qui protège le FAP et le turbo. Une huile « toutes marques » hors spécification, même de qualité, dégrade les joints du turbo et accélère l’encrassement de l’EGR sur les CDI modernes.
Partie 5 — Ce que ça change selon votre profil
Pour l’ingénieur en conception, l’OM654 (2016-) représente l’aboutissement de l’architecture CDI ; une injection à 2 500 bar avec géométrie d’injecteur redessinée permettant une réduction de 75 % des émissions de particules par rapport à l’OM651, sans FAP de grande capacité. L’intégration du système 48V EQ Boost sur les versions récentes illustre la complémentarité thermique/électrique puisque le moteur électrique assiste le diesel aux bas régimes où la pression CDI est structurellement moins efficace, précisément là où le CDI a toujours été le moins à son avantage.
Pour le technicien en formation, la compétence différenciante sur les CDI Mercedes est la maîtrise des outils de diagnostic Mercedes-compatibles et de la procédure de reprogrammation IMA. Un technicien qui sait lire les données de pression en temps réel avec un outil étendu, interpréter l’écart entre pression demandée et pression effective, et reprogrammer les codes IMA après remplacement est capable de diagnostiquer un CDI là où un atelier généraliste bute. Le test de débit de retour des injecteurs, avec les valeurs de référence spécifiques Mercedes issues du TIPS (Technical Information Processing System), est l’autre compétence clé.
Pour la propriétaire de Classe C ou Classe E CDI, trois habitudes concrètes protègent le système sur 200 000 km à savoir : remplacer le filtre carburant à 40 000 km sans dérogation, utiliser exclusivement du diesel de marque reconnue (les carburants sans additifs détergents accélèrent l’encrassement des injecteurs), et effectuer un trajet autoroutier mensuel de 30 minutes pour régénérer le FAP et maintenir les ailettes du turbo mobiles.
Les signaux précoces à ne pas ignorer sont entre autres une légère perte de puissance progressive sur plusieurs semaines, une consommation qui monte imperceptiblement de 8 à 12 % ainsi qu’une fumée noire à l’accélération franche. Traités à 150 € de filtre et de nettoyage d’EGR, ils auraient coûté 2 000 € ignorés six mois de plus.
Conclusion
Le système CDI Mercedes est parmi les plus sophistiqués du marché diesel puisqu’il comporte entre autres une pression d’injection jusqu’à 2 500 bar, des injecteurs piézoélectriques à 8 impulsions par cycle, et une gestion électronique propriétaire. Cette sophistication offre des performances remarquables, elle exige en contrepartie un entretien aussi rigoureux que précis.
Les deux leviers qui font la différence sont le filtre carburant remplacé à 40 000 km sans exception sur les OM651 CP4, et l’huile aux spécifications Mercedes 229.51/229.52. Ces deux points de rigueur évitent la majorité des pannes coûteuses documentées sur ces motorisations.
Le CDI évolue vers les architectures hybrides 48V sur l’OM654, mais la maîtrise du système d’injection thermique reste fondamentale pour les dizaines de millions de CDI qui circuleront encore pendant 15 à 20 ans sur les routes européennes.
💡 Continuez votre lecture sur Automobile237 :
- [Système Common Rail diesel : fonctionnement et avantages]
- [Le capteur CKP : rôle et pannes sur un moteur]
- [Bougies de préchauffage TDI : rôle, panne et remplacement]
❓ FAQ : comment fonctionne l’injection CDI sur les Mercedes
1. Comment fonctionne le système d’injection CDI sur les Mercedes diesel ?
Le CDI (Common rail Direct Injection) maintient en permanence le carburant sous très haute pression (jusqu’à 2 500 bar) dans une rampe commune, alimentant des injecteurs piézoélectriques capable de déclencher jusqu’à 8 injections distinctes par cycle. Le calculateur pilote en temps réel pression, durée et positionnement de chaque injection selon les conditions de conduite.
2. Quels sont les symptômes d’un injecteur CDI Mercedes défaillant ?
Ratés d’allumage irréguliers, fumée noire à l’accélération, consommation en hausse de 10 à 15 %, huile moteur diluée par le carburant (cas grave), démarrage difficile. Le code P0200 à P0204 (cylindre spécifique) oriente directement vers l’injecteur concerné.
3. À quelle fréquence faut-il changer le filtre carburant d’un CDI Mercedes ?
Tous les 40 000 km sans exception et particulièrement sur les OM651 équipés de la pompe Bosch CP4. Un filtre négligé au-delà de cet intervalle est la première cause de défaillance prématurée de pompe haute pression sur ces motorisations.
4. Quelle est la différence entre le CDI Mercedes et le TDI Volkswagen ?
Les deux sont basés sur le common rail, mais diffèrent en calibration, composants et procédures. Le CDI utilise des pressions parmi les plus élevées du marché et nécessite des codes IMA spécifiques à reprogrammer après remplacement d’injecteur, une étape inexistante sur les TDI VAG. Le diagnostic complet exige des outils compatibles Mercedes, pas une valise OBD2 générique.
5. Quel est le prix de remplacement d’un injecteur CDI Mercedes ?
Entre 200 et 600 € par injecteur (pièce + main-d’œuvre), auquel s’ajoute la reprogrammation IMA via valise STAR (50 à 100 € supplémentaires). Le nettoyage ultrasonique préventif (80 à 150 € par injecteur) est recommandé avant 100 000 km si le débit de retour est encore dans les normes.
