Un moteur qui consomme 2 litres de plus aux 100 km, un voyant moteur allumé sans explication apparente, une perte de puissance qui s’installe progressivement, un ralenti qui tremble : dans près d’un cas sur cinq, la cause tient dans un capteur aussi petit qu’un briquet, le débitmètre MAF.

Comprendre comment fonctionne le débitmètre MAF sur un moteur essence n’est pourtant pas réservé aux ingénieurs. C’est une connaissance concrète, qui permet de détecter une défaillance tôt, d’éviter des réparations inutiles, et de ne pas se faire facturer le remplacement d’un composant sain alors qu’un simple nettoyage aurait suffi.

Voici tout ce qu’il faut savoir : du principe physique aux codes de défaut OBD2, en passant par le diagnostic étape par étape et les erreurs à ne jamais commettre.

Partie 1 — À quoi sert le débitmètre MAF sur un moteur essence ?

1.1 Le rôle central dans le dosage du mélange air/carburant

La combustion dans un moteur obéit à une règle physique immuable : pour brûler correctement un kilogramme d’essence, il faut exactement 14,7 kg d’air. Ce ratio, appelé rapport stœchiométrique, constitue le point d’équilibre où la combustion est complète, la consommation optimale et les émissions minimales. S’en écarter de quelques points, dans un sens comme dans l’autre, c’est perdre de la puissance, augmenter la consommation ou endommager le catalyseur.

Le capteur MAF (Mass Air Flow) a une mission unique, c’est celle de mesurer en temps réel la masse d’air qui entre dans le moteur, pour que le calculateur (ECU) puisse calculer exactement la quantité de carburant à injecter. Pas le volume d’air mais la masse. La nuance est fondamentale. L’air est compressible, sa densité varie avec la température et l’altitude. Un même moteur aspirant le même volume d’air en plaine à 20 °C et en montagne à 2 000 m d’altitude n’aspire pas la même masse d’air utilisable pour la combustion. C’est précisément ce que le capteur mesure : ce qui compte réellement pour le calculateur.

1.2 Ce qui se passe quand le signal MAF est faux

Deux scénarios sont possibles, pour deux conséquences opposées.

Si le débitmètre sous-estime le débit d’air réel (le cas le plus fréquent en cas d’encrassement), le calculateur croit que moins d’air entre qu’en réalité et injecte donc moins de carburant. Le mélange s’appauvrit, ce qui se traduit entre autres par des ratés d’allumage, une perte de puissance, ainsi qu’un catalyseur surchargé par les imbrûlés qui s’y accumulent.

À l’inverse, si le capteur surestime le débit, le calculateur injecte trop de carburant. Le mélange s’enrichit, d’où une consommation excessive, de la fumée noire à l’accélération et des bougies encrassées prématurément.

Dans les deux cas, le voyant moteur s’allume souvent tardivement car le calculateur tolère les dérives légères et les compense via ses corrections carburant, avant de mémoriser un code défaut. C’est précisément pour cette raison que la consommation de carburant augmente progressivement, sans alerte visible, pendant des semaines.

Partie 2 — Fonctionnement technique du débitmètre : le principe du fil chaud

2.1 L’anémométrie à fil chaud : simple et efficace

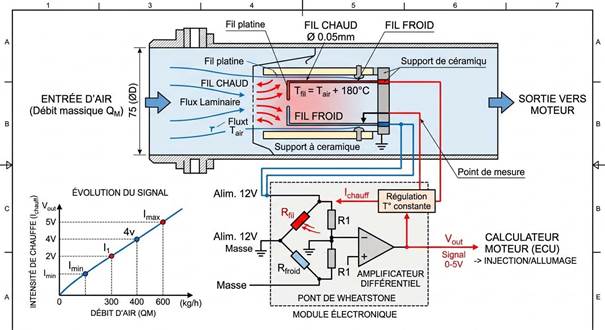

Le débitmètre à fil chaud repose sur un principe physique élégant. Un fil de platine ou de tungstène, d’un diamètre inférieur à celui d’un cheveu humain, est chauffé électriquement à une température supérieure de 120 à 200 °C à la température ambiante. Quand l’air passe sur ce fil, il le refroidit ; plus la masse d’air est importante, plus le refroidissement est intense.

Un circuit électronique intégré maintient le fil à température constante en ajustant en permanence le courant électrique injecté. Plus il faut de courant pour compenser le refroidissement, plus le débit d’air est élevé. Ce courant de compensation est directement converti en signal électrique transmis à l’ECU, avec une réponse quasi instantanée (moins de 10 millisecondes) qui permet de suivre les variations brutales de débit lors des accélérations franches.

Un débitmètre MAF moderne mesure des débits allant de 2 à 800 kg/heure selon la cylindrée et la présence, ou non, d’un turbocompresseur. Sur un moteur atmosphérique de 1,4 litre au ralenti, le débit tourne autour de 7 à 10 kg/heure ; à pleine charge sur un moteur turbo de 2 litres, il peut dépasser 400 kg/heure.

2.2 Signal analogique ou fréquentiel : deux langages différents

Les MAF des générations précédentes transmettent un signal analogique en tension (0 à 5 V), la tension montant proportionnellement au débit d’air. Simple à mesurer au multimètre, ce type de signal reste toutefois sensible aux perturbations électromagnétiques sur les véhicules modernes.

Les MAF contemporains privilégient, quant à eux, un signal de fréquence (PWM), dont la fréquence du signal carré varie avec le débit. Plus robuste face aux parasites électroniques, il nécessite en revanche un oscilloscope ou une valise de diagnostic capable de lire les données en temps réel pour être analysé.

Cette distinction est essentielle en diagnostic, car tester un MAF fréquentiel au simple multimètre conduit à une mesure erronée, et potentiellement à un remplacement injustifié.

2.3 Emplacement et capteur de température intégré

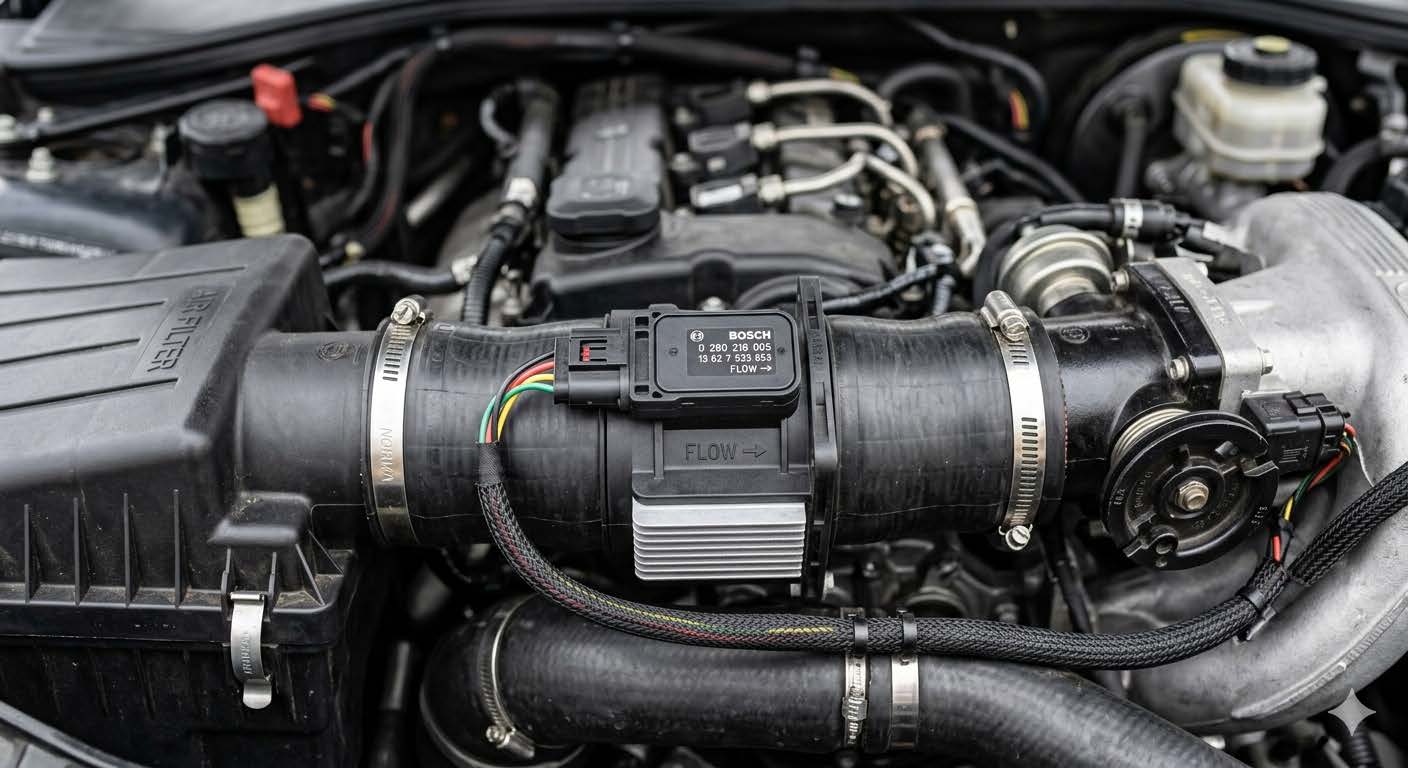

Le débitmètre est positionné entre le filtre à air et le corps de papillon, là où passe la totalité de l’air avant qu’il ne se répartisse vers les cylindres. Cette position est logique : tout l’air destiné au moteur passe obligatoirement devant le fil de mesure.

Peu de conducteurs savent, par ailleurs, que la quasi-totalité des MAF modernes intègrent également un capteur de température d’air d’admission (IAT) dans le même boîtier. Les deux informations (débit et température) sont transmises simultanément à l’ECU sur le même connecteur. Une défaillance du capteur IAT intégré peut ainsi générer des codes défaut apparemment liés au MAF, alors que le fil de mesure lui-même reste parfaitement sain.

Un piège régulièrement rencontré en atelier mérite d’être signalé : une fuite d’air en aval du débitmètre (durite d’admission décollée, joint de corps de papillon percé) introduit de l’air non mesuré dans le moteur. Le calculateur reçoit alors un signal correct, mais dose le carburant pour un volume d’air inférieur à la réalité. Les symptômes sont identiques à ceux d’un MAF défaillant, alors même que le composant est sain ; cette fuite doit donc systématiquement être recherchée avant tout remplacement.

2.4 MAF ou MAP : deux philosophies de mesure

Le capteur MAP (Manifold Absolute Pressure) mesure, lui, la dépression dans le collecteur d’admission plutôt que le débit direct. Couplé au régime moteur et à la température d’air, il permet au calculateur de déduire la masse d’air aspirée via sa cartographie.

En pratique, les moteurs équipés d’un MAF bénéficient d’une mesure directe plus réactive, idéale pour les moteurs atmosphériques et les turbos à réponse rapide. Les moteurs équipés d’un MAP seul conviennent, eux, bien aux architectures turbo stables. Certains moteurs haut de gamme combinent les deux : le MAF pour la mesure principale, le MAP pour la redondance et la détection de fuites en aval ; une association qui améliore la précision et facilite le diagnostic croisé.

Partie 3 — Symptômes d’un débitmètre MAF défaillant

3.1 Les 7 signaux à ne jamais ignorer

Symptôme	Gravité	Cause MAF probable
Consommation +10 à +20 % sans raison	Moyenne	Encrassement (surestimation)
Ralenti instable, à-coups au décollage	Moyenne	Encrassement (sous-estimation)
Voyant moteur allumé fixe	Moyenne	Code P0100 à P0104 mémorisé
Perte de puissance à mi-charge	Haute	Signal MAF erroné
Ratés d’allumage irréguliers	Haute	Mélange appauvri
Fumée noire à l’accélération franche	Moyenne	MAF surestimant le débit réel
Démarrage difficile à froid	Moyenne	Signal MAF absent ou hors plage

Le symptôme le plus insidieux (et le plus coûteux si ignoré) est l’augmentation progressive de la consommation sur plusieurs mois. Elle survient avant tout code défaut, avant tout voyant. Le calculateur compense silencieusement via ses corrections carburant longue durée (LTFT) jusqu’à ce qu’il ne puisse plus masquer la dérive.

3.2 Les fausses pannes MAF : trois causes qui imitent le défaut

Un filtre à air colmaté réduit le débit réel sans que le MAF soit en cause, les symptômes de perte de puissance étant identiques. Vérifier systématiquement le filtre avant tout diagnostic MAF reste donc une règle absolue.

Une sonde lambda vieillissante génère, de son côté, des corrections carburant similaires à celles d’un MAF en dérive. Les deux suspects doivent être examinés conjointement dès lors que le LTFT dépasse ±10 %.

Une fuite d’air en aval du débitmètre reste, enfin, invisible à l’œil nu, mais détectable en pulvérisant du spray carburant sur les durites suspectes, moteur tournant : si le régime change au contact de la fuite, la cause est identifiée sans qu’il soit nécessaire de toucher au MAF.

Partie 4 — Diagnostic en atelier du MAF : protocole en 4 étapes

4.1 Lecture des codes OBD2 et données en temps réel

Code OBD2	Signification	Orientation
P0100	Circuit MAF défaillant (signal absent)	Capteur HS, câble sectionné
P0101	MAF hors plage de fonctionnement	Encrassement, fuite d’air aval
P0102	Signal MAF trop bas	Capteur encrassé, circuit ouvert
P0103	Signal MAF trop haut	Court-circuit alimentation
P0104	Signal MAF intermittent	Connecteur, vibration thermique

Au-delà des codes, la donnée en temps réel la plus révélatrice reste le débit d’air au ralenti, avec une valeur attendue entre 2 et 7 g/s selon la cylindrée. Une valeur anormalement basse associée à un ralenti instable pointe directement vers un capteur encrassé ou défaillant, même en l’absence de code mémorisé.

Surveillez également le LTFT (Long Term Fuel Trim), car si la correction longue durée dépasse ±10 %, le calculateur compense activement une erreur de dosage. Que le MAF soit dégradé ou qu’il y ait une fuite d’air, les deux pistes méritent d’être explorées.

4.2 Inspection visuelle : les 4 points non négociables

Le premier geste consiste à retirer et inspecter le filtre à air. Un filtre gris foncé ou colmaté fausse toute la suite du diagnostic ; il convient donc de le remplacer avant d’aller plus loin.

Il faut ensuite inspecter l’ensemble du conduit d’admission, de l’entrée d’air jusqu’au corps de papillon. Une simple pression des doigts sur chaque durite révèle les fissures cachées. Vérifiez également les colliers de serrage car un collier desserré par les vibrations suffit à créer une fuite intermittente.

Contrôlez aussi le connecteur, où l’on retrouve fréquemment une oxydation des broches, des languettes de verrouillage cassées ou une gaine écorchée sur le bord du boîtier filtre. Un spray contact suivi d’un séchage résout parfois le problème sans qu’il soit nécessaire d’aller plus loin.

Regardez enfin à travers les ouvertures du boîtier MAF : un fil de mesure recouvert d’un film huileux ou poussiéreux confirme un encrassement actif.

4.3 Test électrique : multimètre et oscilloscope

Pour un MAF à signal analogique, moteur au ralenti, mesurez la tension entre la broche signal et la masse. La valeur attendue varie de 0,8 à 1,5 V au ralenti, puis monte progressivement jusqu’à 3,5-4,5 V à l’accélération. Une tension qui ne progresse pas à l’accélération confirme un capteur défaillant.

Pour un MAF à signal fréquentiel, l’oscilloscope devient indispensable. Vérifiez la fréquence de base au ralenti, sa progression régulière à l’accélération, ainsi que l’absence de coupures intermittentes, même brèves : une microseconde de signal absent peut suffire à générer un raté d’allumage difficile à expliquer autrement.

Dans les deux cas, vérifiez également la tension d’alimentation sur la broche correspondante (12 V ou 5 V selon le circuit) sachant qu’un MAF non alimenté ne peut évidemment pas fonctionner, quelle que soit sa qualité intrinsèque.

4.4 Nettoyage ou remplacement : comment trancher

Le nettoyage est possible, et souvent suffisant, sur un MAF encrassé. Utilisez exclusivement un spray MAF cleaner spécifique, jamais de nettoyant frein, de dégraissant universel ni de chiffon : ces produits détruisent le revêtement du fil de platine en quelques secondes, transformant un nettoyage à 10 € en remplacement à 150 €. Pulvérisez à 15 cm sans toucher le fil, puis laissez sécher 30 minutes à l’air libre avant remontage.

Le nettoyage a fonctionné si le signal MAF retrouve des valeurs normales et si le LTFT revient progressivement vers zéro sur un cycle de conduite complet.

Le remplacement s’impose, en revanche, lorsque le signal reste absent ou incohérent malgré un nettoyage soigné, ou si une résistance anormale est mesurée sur le fil de mesure. Sur certains véhicules, il convient d’effacer les adaptations LTFT après remplacement : le calculateur doit recalibrer ses corrections à partir d’une base propre, plutôt que de corriger dans le mauvais sens des valeurs apprises avec le capteur défaillant.

Partie 5 — Remplacement : coût et choix de la pièce

L’opération reste accessible avec un simple tournevis Torx et, si nécessaire, un spray dégrippant : comptez 15 à 30 minutes sur la grande majorité des véhicules. Ne démarrez en revanche jamais le moteur avec le MAF débranché pour « tester », car certains calculateurs mémorisent immédiatement une adaptation qui fausse tous les diagnostics ultérieurs.

Type de pièce	Fourchette de prix	Commentaire
Pièce OEM constructeur	80 – 300 €	Durée de vie maximale
Aftermarket qualité (Bosch, Delphi, Denso)	40 – 150 €	Bon rapport qualité/prix
Aftermarket entrée de gamme	15 – 50 €	Risque de dérive rapide
Main-d’œuvre atelier	30 – 60 €	Opération courte

Le conseil le plus concret issu de l’expérience terrain est qu’un MAF aftermarket bon marché peut fonctionner parfaitement à la pose, puis dériver progressivement sur 6 à 12 mois. Le calculateur compense cette dérive via ses corrections LTFT jusqu’à saturation, sans déclencher de code défaut immédiat. Le problème finit par revenir, le conducteur soupçonne une autre panne, et l’atelier reprend un diagnostic complet à zéro. L’économie de 50 € réalisée sur la pièce se traduit alors par 150 € de main-d’œuvre supplémentaire. Sur un composant aussi central, mieux vaut privilégier Bosch, Delphi ou Denso.

Partie 6 — Ce qui change selon votre profil

Pour l’ingénieur en conception, la précision du MAF constitue une contrainte de calibration directe. Les cartographies ECU sont développées avec un capteur de référence à tolérance serrée (±2 % sur toute la plage). Un MAF aftermarket hors tolérance invalide donc partiellement ces calibrations : le moteur continue de fonctionner, mais jamais exactement comme ses concepteurs l’avaient prévu. La tendance 2026 confirme une intégration croissante du MAF dans des capteurs combinés pression/débit ultra-rapides, conçus pour les injections directes haute fréquence des moteurs à cycle Miller.

Pour le technicien en formation, l’analyse croisée du signal MAF et des corrections LTFT est la compétence qui distingue un véritable diagnosticien d’un simple remplaceur de pièces. Un LTFT de +15 % avec un signal MAF dans les valeurs normales oriente vers une fuite d’air aval ; un LTFT de +15 % avec un signal MAF trop bas confirme, lui, l’encrassement. Cette lecture croisée évite les remplacements injustifiés et construit, à terme, la réputation d’un atelier sérieux. Le nettoyage professionnel du MAF (10 minutes, produit spécifique, résultat mesurable) est une prestation à 40-60 € entièrement justifiable, et souvent suffisante.

Pour l’utilisateur, une règle simple protège le MAF sur toute la durée de vie du véhicule ; c’est celle de remplacer le filtre à air à l’intervalle constructeur (généralement tous les 20 000 à 30 000 km) pour éviter que les particules fines ne se déposent sur le fil de mesure. Et surtout, ne jamais utiliser un produit non spécifique pour « nettoyer » le capteur : cette erreur se solde systématiquement par un remplacement.

Conclusion

Le débitmètre MAF est l’un des capteurs les plus influents de la gestion moteur, et l’un des plus mal compris. Sa défaillance partielle par encrassement est particulièrement insidieuse, puisqu’elle dégrade silencieusement la consommation, les émissions et la durée de vie du catalyseur, bien avant que le moindre voyant ne s’allume.

Quatre-vingts pour cent des pannes MAF sont évitables en remplaçant le filtre à air à intervalle régulier, et en effectuant un nettoyage avec le produit adéquat tous les 60 000 km. Quand le remplacement s’impose, mieux vaut choisir une pièce de fabricant reconnu : l’économie réalisée sur un composant d’entrée de gamme se transforme presque toujours en surcoût de diagnostic quelques mois plus tard.

Sur les moteurs hybrides, enfin, le MAF coordonne l’injection thermique avec la puissance électrique disponible en temps réel. Son rôle ne se réduit donc pas avec l’électrification : il s’élargit.
