Dans l’univers des motorisations diesel, peu de technologies ont autant marqué leur époque que le système D-4D de Toyota. Derrière ce sigle (Direct injection 4-stroke Diesel), se cache l’une des architectures d’injection à rampe commune les plus abouties et les plus fiables du marché européen, présente depuis 1999 sur des millions de véhicules Corolla, Avensis, RAV4, Land Cruiser et Hilux. Comprendre comment fonctionne le système d’injection D-4D est indispensable aussi bien pour le technicien qui diagnostique une panne que pour le propriétaire qui cherche à comprendre pourquoi son moteur cale à froid ou consomme davantage que prévu. Ce guide décortique l’ensemble du système, de la pompe haute pression au signal de l’ECU, avec la rigueur technique que ce sujet mérite.
Sommaire
En résumé : ce qu’il faut retenir du système D-4D de Toyota
- Le D-4D est un système d’injection à rampe commune (common rail) fonctionnant à très haute pression (jusqu’à 2 000 bars sur les générations les plus récentes), permettant une atomisation ultra-fine du carburant pour une combustion plus complète et plus propre.
- L’injection multiple par cycle est la clé de ses performances. jusqu’à cinq injections distinctes par temps moteur (pré-injection, injection pilote, injection principale, post-injection, injection secondaire) optimisent le bruit, la puissance et les émissions simultanément.
- L’ECU (calculateur moteur) est le chef d’orchestre du système puisqu’il calcule en temps réel la quantité, le moment et la durée de chaque injection en fonction de plus d’une vingtaine de paramètres capteurs.
- Les injecteurs sont le composant le plus sensible du système D-4D étant donné que leur tolérance de fabrication est de l’ordre du micromètre, et une contamination du carburant ou un manque d’entretien peut les détériorer irrémédiablement.
- La qualité du gazole utilisé est critique : le D-4D a été conçu pour fonctionner avec du gazole répondant à la norme EN 590. Un carburant de mauvaise qualité ou mal filtré est la première cause de défaillance prématurée des injecteurs et de la pompe haute pression.
- Le système évolue en plusieurs générations : du D-4D première génération (135 bars, injecteurs électromagnétiques) au D-4D+ actuel (2 000 bars, injecteurs piézoélectriques), les principes de base restent identiques mais les performances et la sophistication ont été multipliées par un facteur considérable.
L’anecdote du « moteur qui fume blanc à froid » : quand le D-4D révèle ses secrets
Un client habitué d’un atelier diesel de ma connaissance se présentait régulièrement avec sa Toyota Avensis 2.0 D-4D de 124 ch (un véhicule pourtant entretenu avec soin) en se plaignant d’une fumée blanche persistante au démarrage froid et d’une légère perte de puissance aux régimes intermédiaires. Deux garages précédents n’avaient rien trouvé d’anormal au diagnostic rapide.
Le technicien de l’atelier, un spécialiste diesel de quinze ans d’expérience, a branché sa valise de diagnostic avancée et relevé des données de correction d’injection asymétriques. Le cylindre numéro 3 présentait des corrections de quantité carburant anormalement élevées par rapport aux trois autres. Non pas un code défaut franc, mais une déviation progressive des données live, le genre d’information qu’un diagnostic rapide en lecture de codes ne capture pas.
Il s’agissait d’un injecteur numéro 3 en début de dérive, dont le tarage hydraulique avait légèrement évolué au fil des 180 000 kilomètres, forçant le calculateur à compenser en permanence. La fumée blanche au démarrage n’était pas due à un joint de culasse (diagnostic évoqué par les garages précédents), mais à une injection pilote mal dosée sur ce cylindre, créant une combustion incomplète lors des premières secondes à froid.
Le Coût de la réparation avec reconditionnement de l’injecteur était de 280 €. En outre, le Coût estimé d’un remplacement de joint de culasse inutilement entrepris était de 1 400 €. Cette anecdote illustre à la perfection pourquoi comprendre le fonctionnement du D-4D n’est pas un exercice académique, c’est une compétence économiquement et techniquement décisive.
1. Qu’est-ce que le système D-4D ? Genèse et philosophie technique
L’origine d’une révolution diesel
Le D-4D est apparu pour la première fois sur le marché européen en 1999, sur la Toyota Corolla. Toyota avait alors développé sa propre variante du principe d’injection à rampe commune breveté par le groupe Fiat/Bosch (système Common Rail, 1997), en y apportant ses propres innovations en matière de gestion de pression et de stratégie d’injection multiple.
Le nom D-4D signifie littéralement Direct injection, 4-stroke Diesel, soit injection directe sur moteur diesel quatre temps. Ce n’est pas un simple nom commercial. Il décrit précisément l’architecture technique fondamentale qui distingue ce système des générations diesel précédentes à injection indirecte (préchambre ou chambre de turbulence), où le carburant était injecté dans une chambre auxiliaire avant d’atteindre le cylindre principal.
L’injection directe dans la chambre de combustion principale, combinée à des pressions d’injection extrêmement élevées, permet une atomisation du gazole en gouttelettes de diamètre inférieur à 10 microns, 10 fois plus petites qu’un cheveu humain. Cette finesse d’atomisation est la clé de la combustion complète, du rendement thermique élevé et des émissions réduites qui caractérisent le D-4D.
Les générations successives du D-4D
Le système a profondément évolué depuis sa première apparition, même si le principe de base reste identique :
| Génération | Pression max. | Type d’injecteur | Injections/cycle | Application typique |
|---|---|---|---|---|
| D-4D 1ère gen. (1999-2005) | 1 350 bar | Électromagnétique (solénoïde) | 2 à 3 | Corolla E12, Avensis T25 |
| D-4D 2ème gen. (2005-2010) | 1 600 bar | Électromagnétique amélioré | 3 à 4 | RAV4 XA30, Auris E15 |
| D-4D 3ème gen. (2010-2018) | 1 800 bar | Piézoélectrique | 4 à 5 | Avensis T27, Land Cruiser 200 |
| D-4D+ actuel (2018-) | 2 000 bar | Piézoélectrique multi-jets | 5 | Hilux GR, ProAce, C-HR |

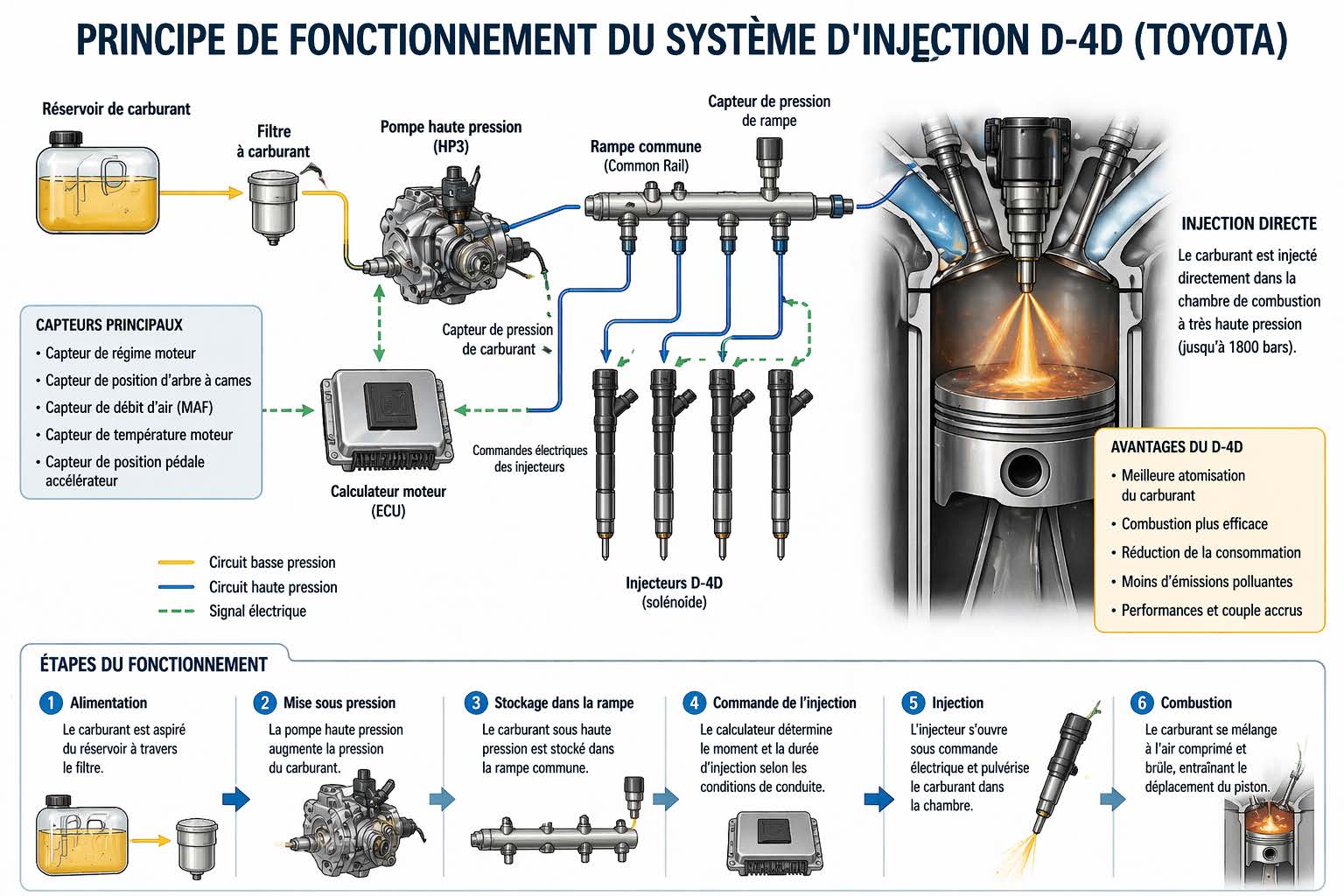

2. L’architecture complète du système : les sept composants fondamentaux
2.1 Le circuit basse pression : du réservoir à la pompe
Avant même d’atteindre la haute pression qui caractérise le D-4D, le carburant suit un circuit basse pression structuré en plusieurs étages. La pompe de gavage (électrique sur les générations récentes, mécanique sur les premières) aspire le gazole du réservoir à une pression de 3 à 8 bars et le refoule vers le filtre à carburant. Ce filtre, dont le rôle est absolument critique, retient les particules de contamination jusqu’à 2 microns et sépare l’eau émulsionnée dans le carburant, deux ennemis jurés des injecteurs haute pression.
La qualité et la fréquence de remplacement du filtre à carburant est le premier facteur de longévité d’un système D-4D. Toyota préconise un remplacement tous les 40 000 à 60 000 km selon les modèles ; une préconisation que de nombreux propriétaires allongent imprudemment, avec des conséquences parfois irréversibles sur la pompe haute pression.
2.2 La pompe haute pression (HP3 et HP4)
La pompe haute pression est le cœur mécanique du système D-4D. Sur les premières générations, Toyota a utilisé la pompe HP3 (Denso), une pompe à pistons radiaux entraînée par la distribution moteur, capable de générer des pressions jusqu’à 1 600 bars. Les générations actuelles utilisent la HP4, plus compacte et plus efficiente, atteignant les 2 000 bars.
La pompe haute pression aspire le carburant depuis le circuit basse pression et le comprime dans la rampe commune. Sa particularité sur le D-4D est le régulateur de pression d’aspiration (SCV — Suction Control Valve), une électrovanne commandée par l’ECU qui module la quantité de carburant admise dans la pompe en fonction des besoins réels du moteur. Cette approche est plus efficiente énergétiquement que les systèmes à régulation par retour de carburant depuis la rampe (comme sur certains systèmes Bosch).
Par ailleurs, le Point de vulnérabilité critique de la pompe HP3/HP4 se situe sur la lubrification. Eneffet, sa lubrification est assurée exclusivement par le carburant qui la traverse. Un gazole pauvre en lubrifiant (ce qui peut arriver avec certains biocarburants ou carburants de mauvaise qualité), un filtre colmaté réduisant le débit d’alimentation, ou une pompe de gavage défaillante entraîne une lubrification insuffisante des pièces internes de la HP3/HP4 ; usure accélérée garantie, pouvant contaminer l’ensemble du circuit haute pression avec des copeaux métalliques.
2.3 La rampe commune (common rail)
La rampe commune est un accumulateur hydraulique de haute pression. Elle reçoit le carburant comprimé par la pompe haute pression et le maintient à la pression de consigne calculée par l’ECU, entre 200 bars au ralenti et 2 000 bars à pleine charge sur les générations actuelles.
Sa fonction d’accumulateur est fondamentale. En maintenant une pression constante entre les injections, elle permet à chaque injecteur de s’ouvrir et de se fermer précisément selon les instructions de l’ECU, sans que l’ouverture d’un injecteur affecte la pression disponible pour les autres. C’est la clé de la reproductibilité de chaque injection à chaque cycle.
La rampe est équipée de deux capteurs indispensables, à savoir le capteur de pression de rampe (Rail Pressure Sensor) qui mesure en temps réel la pression effective et transmet cette information à l’ECU, et le régulateur de pression de rampe (PRV — Pressure Relief Valve) qui constitue le dernier rempart de sécurité en cas de surpression anormale.

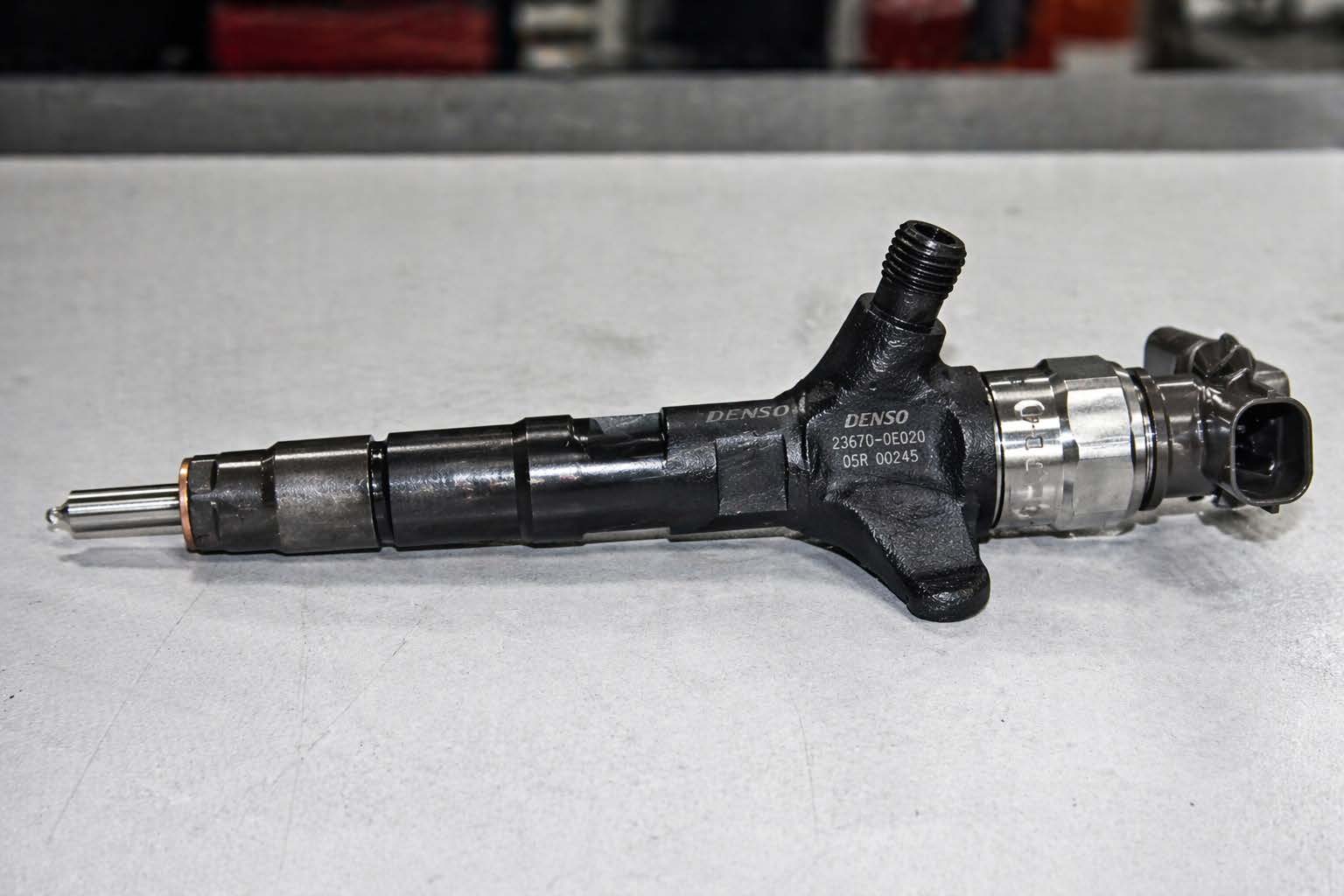

2.4 Les injecteurs : le composant le plus sophistiqué du système
Les injecteurs D-4D sont des pièces de précision d’une sophistication remarquable. Fabriqués avec des tolérances de l’ordre de 1 à 2 micromètres sur les pièces internes, ils opèrent à des pressions pouvant dépasser 2 000 bars tout en s’ouvrant et se fermant jusqu’à 5 fois par cycle moteur, soit des dizaines de milliers de fois par heure de fonctionnement.
Les injecteurs électromagnétiques (solénoïde) de première et deuxième génération fonctionnent par l’activation d’un solénoïde qui soulève une aiguille de commande, permettant au carburant haute pression d’actionner l’aiguille principale d’injection. Leur temps de réponse est de l’ordre de 300 à 500 microsecondes. Fiables et robustes, ils ont équipé l’immense majorité du parc D-4D en circulation.
Les injecteurs piézoélectriques de troisième génération et au-delà utilisent un cristal piézoélectrique qui se dilate lorsqu’il reçoit une impulsion électrique, actionnant directement l’aiguille d’injection sans mécanisme intermédiaire. Leur temps de réponse (inférieur à 100 microsecondes) est trois à cinq fois plus rapide que celui des injecteurs solénoïde, permettant des injections d’une précision et d’une finesse sans équivalent. La contrepartie est une sensibilité plus grande à la qualité du carburant et un coût de reconditionnement plus élevé.
2.5 L’ECU : le calculateur qui orchestre l’ensemble
L’ECU (Engine Control Unit) du D-4D reçoit en temps réel les signaux d’une vingtaine de capteurs et calcule, pour chaque cylindre et chaque cycle, les paramètres d’injection optimaux. Les entrées principales sont le régime moteur (capteur vilebrequin), la charge moteur (débitrètre d’air MAF), la pression de rampe (Rail Pressure Sensor), la température du liquide de refroidissement, la température de l’air d’admission, la position de la pédale d’accélérateur et les signaux des sondes lambda et NOx sur les systèmes de dépollution avancés.
À partir de ces données, l’ECU détermine entre autres pour chaque injection, le moment d’injection (angle de calage en degrés vilebrequin), la durée d’injection (proportionnelle à la quantité de carburant injectée), la pression de rampe cible, et le nombre d’injections par cycle (de 1 à 5 selon le régime et la charge).
2.6 Le système EGR et le filtre à particules (FAP)
Le D-4D moderne intègre systématiquement une recirculation des gaz d’échappement (EGR) qui réintroduit une fraction des gaz brûlés dans l’admission pour réduire la température de combustion et limiter la formation de NOx. Ce système, piloté par l’ECU, est une source fréquente de pannes sur les véhicules en usage urbain intense : les dépôts de carbone s’accumulent progressivement dans la vanne EGR et le collecteur d’admission, pouvant provoquer des à-coups, des pertes de puissance et des codes défaut.
Le filtre à particules (FAP ou DPF), présent sur tous les D-4D depuis la mise en application de la norme Euro 5 (2009), capture les particules de suie non brûlées et les incinère lors de phases de régénération actives déclenchées par l’ECU. Ces phases nécessitent des températures d’échappement élevées (incompatibles avec des trajets uniquement urbains et courts), ce qui explique les problèmes de FAP colmaté fréquemment rencontrés sur les véhicules D-4D utilisés exclusivement en ville.
2.7 Le circuit de retour carburant
Une partie du carburant haute pression qui n’est pas injectée (notamment le carburant de commande des injecteurs) retourne vers le circuit basse pression via un circuit de retour. Ce carburant de retour est chaud (il a été soumis à la compression et aux pertes thermiques des injecteurs), et sa température doit être surveillée sur les systèmes haute pression modernes pour éviter la vapeur de carburant dans le circuit.
3. La stratégie d’injection multiple : comment le D-4D pilote la combustion
Pourquoi plusieurs injections par cycle ?
La combustion diesel idéale devrait monter en pression progressivement plutôt que brusquement, une montée en pression douce réduit le bruit de combustion (le « cliquetis » diesel caractéristique), améliore le rendement thermique et réduit les pics de contrainte sur les pièces mécaniques. L’injection unique et massive d’autrefois créait une combustion explosive et bruyante. L’injection multiple du D-4D décompose cette combustion en phases distinctes et contrôlées.
Les cinq injections du D-4D moderne
La pré-injection (ou injection pilote) est une micro-injection de 1 à 2 mm³ de carburant réalisée 10 à 20 degrés avant l’injection principale. Elle amorce la combustion en douceur, préchauffant légèrement la chambre et créant un front de flamme qui accueille l’injection principale dans des conditions de température et de pression favorables. Son effet le plus perceptible par le conducteur est la réduction drastique du bruit de combustion à froid, la différence de niveau sonore entre un D-4D et un diesel sans injection pilote est immédiatement audible.
L’injection pilote est une injection intermédiaire entre la pré-injection et l’injection principale, présente sur les générations récentes à injecteurs piézoélectriques. Elle affine la préparation de la chambre de combustion et contribue à l’homogénéisation du mélange air/carburant.
L’injection principale est l’injection qui produit l’essentiel de l’énergie mécanique du cycle. Son débit, sa durée et son angle de calage sont calculés par l’ECU en fonction de la charge et du régime, optimisant le compromis entre puissance maximale, consommation et émissions.
La post-injection est réalisée juste après l’injection principale. Elle n’a pas pour objectif de produire de la puissance supplémentaire, mais de maintenir la combustion active plus longtemps pour réduire les suies et les hydrocarbures imbrûlés. Elle contribue également à l’augmentation de la température des gaz d’échappement pour faciliter la régénération du FAP.
L’injection secondaire (ou injection tardive) est une injection très tardive dans le cycle, utilisée spécifiquement pour augmenter la température des gaz d’échappement lors des phases de régénération active du FAP. Elle n’est pas utilisée en conditions normales de conduite.
4. Les pannes les plus fréquentes sur le système D-4D
La contamination du circuit haute pression
C’est la panne la plus redoutable et la plus coûteuse du système D-4D. Lorsque la pompe haute pression HP3 ou HP4 s’use prématurément (souvent à cause d’un filtre à carburant négligé ou d’un carburant de mauvaise qualité), elle libère des particules métalliques microscopiques dans le circuit haute pression. Ces particules contaminent la rampe, les injecteurs et parfois le régulateur de pression, nécessitant le remplacement complet du circuit (pompe + rampe + injecteurs + filtre + rinçage complet des conduites). La facture variant de 2 000 à 5 000 € selon le modèle.
La Prévention consiste à remplacer le filtre à carburant tous les 40 000 km maximum, utiliser exclusivement du gazole conforme EN 590 et n’utiliser des additifs qu’après vérification de leur compatibilité avec le système D-4D.
La dérive des injecteurs
Après 150 000 à 200 000 km, les injecteurs D-4D présentent fréquemment une dérive de leurs paramètres de débit, le phénomène illustré dans notre anecdote d’introduction. Cette dérive est progressive et ne génère pas toujours de code défaut franc dans un premier temps. Elle se manifeste par des corrections d’équilibrage cylindres anormales dans les données live de l’ECU, un ralenti irrégulier, une consommation légèrement augmentée et parfois des fumées à froid.
La solution est le reconditionnement ou le remplacement des injecteurs. Le reconditionnement par un spécialiste diesel (repassage au banc d’injecteurs, remplacement des parties usées) coûte 80 à 150 € par injecteur contre 250 à 500 € pour un injecteur neuf d’origine.
L’encrassement de la vanne EGR
Sur les D-4D utilisés principalement en milieu urbain sur de courtes distances, la vanne EGR accumule des dépôts de carbone qui finissent par la bloquer en position ouverte ou fermée. La position bloquée ouverte se manifestant par un excès de gaz d’échappement dans l’admission, perte de puissance, ralenti instable. Tandis que la position bloquée fermée se manifeste par une augmentation des émissions NOx et un voyant moteur allumé.
La vanne EGR peut souvent être nettoyée (80 à 150 € de main-d’œuvre) avant d’envisager un remplacement (250 à 500 €). Sur les véhicules effectuant régulièrement des trajets autoroutiers longs, ce problème est beaucoup moins fréquent car les températures élevées d’échappement limitent naturellement les dépôts.
Le capteur de pression de rampe défaillant
Le capteur de pression de rampe est un composant électronique soumis à des conditions extrêmes, notamment des vibrations, températures, pressions cycliques. Sa défaillance génère un code défaut P0190 à P0194 et peut provoquer un mode de limp (mode dégradé) limitant la puissance du moteur à 50 % environ. Son remplacement est relativement accessible (capteur : 40 à 100 €, pose : 1 heure en atelier).
5. L’entretien préventif du système D-4D : le protocole recommandé
La longévité d’un système D-4D bien entretenu est remarquable. En effet, des moteurs à 400 000 km avec injection parfaitement fonctionnelle existent en flotte, notamment sur des Hilux et Land Cruiser utilisés professionnellement. Voici le protocole d’entretien que tout propriétaire de véhicule D-4D devrait appliquer rigoureusement.
Le filtre à carburant doit être remplacé tous les 40 000 km ou tous les 2 ans, la borne la plus courte prime toujours. Ne jamais faire l’impasse sur ce remplacement sous prétexte qu’il n’est pas mentionné dans le carnet d’entretien à ce kilométrage ; les préconisations Toyota sont des minima, pas des maxima de sécurité.
L’huile moteur doit impérativement répondre aux spécifications Toyota (0W-30 ou 5W-30 selon les moteurs, norme ACEA C2 ou C3). Une huile non conforme peut dégrader le FAP prématurément et aggraver les dépôts dans le système EGR.
Un nettoyage du circuit d’admission et de la vanne EGR tous les 80 000 km est recommandé pour les véhicules en usage mixte, et tous les 60 000 km pour les véhicules en usage principalement urbain.
Un passage au banc de diagnostic avec lecture des données live d’équilibrage cylindres tous les 100 000 km permet de détecter une dérive d’injecteur avant qu’elle ne devienne problématique et avant que les corrections de l’ECU n’atteignent leurs limites.
Le mot de la fin
Le système d’injection Toyota D-4D est l’un des exemples les plus aboutis de ce que l’ingénierie diesel moderne peut accomplir ; puissance, rendement et propreté réunis dans une architecture remarquablement fiable lorsqu’elle est correctement entretenue. Comprendre son fonctionnement (des sept composants fondamentaux à la stratégie d’injection multiple orchestrée par l’ECU) permet de mieux anticiper ses besoins d’entretien, d’interpréter correctement ses signes de défaillance et d’éviter les diagnostics erronés coûteux. La mécanique de précision exige une attention de précision, c’est le contrat implicite de toute relation durable avec un moteur D-4D.
💡 Continuez votre lecture sur Automobile237 :
FAQ : comment fonctionne le système d’injection D-4D
Quelle est la différence entre le D-4D et le D-4D+ ?
Le D-4D+ désigne les générations les plus récentes du système, fonctionnant à 2 000 bars avec des injecteurs piézoélectriques multi-jets capables de cinq injections par cycle. Par rapport au D-4D standard à 1 350-1 600 bars avec injecteurs solénoïde (deux à trois injections par cycle), le D-4D+ offre une combustion nettement plus propre, un bruit réduit et des performances supérieures, au prix d’une technologie plus coûteuse à entretenir et à réparer.
Peut-on utiliser du gazole B30 ou B100 dans un moteur D-4D ?
Toyota ne recommande pas l’utilisation de gazole à forte teneur en biocarburant (au-delà de B7 normalisé) dans les systèmes D-4D sans modification préalable. Le biodiesel est moins lubrifiant que le gazole pétrolier, ce qui accélère l’usure de la pompe HP3/HP4. Il peut également dégrader certains joints et membranes du système.
Pourquoi mon D-4D émet-il de la fumée noire à l’accélération ?
La fumée noire à l’accélération indique une combustion incomplète, trop de carburant par rapport à l’air disponible. Les causes les plus fréquentes sont un filtre à air colmaté réduisant le débit d’air, un turbocompresseur en début de défaillance (pression de suralimentation insuffisante), un débitrètre d’air MAF encrassé ou défaillant donnant une information erronée à l’ECU, ou des injecteurs qui fuient légèrement.
Un nettoyage aux ultrasons des injecteurs D-4D est-il efficace ?
Le nettoyage aux ultrasons est efficace pour éliminer les dépôts de carbone sur la partie externe des injecteurs (nez d’injecteur, trous de pulvérisation). En revanche, il ne peut pas corriger une dérive hydraulique interne (tarage de la bille de pression, usure de l’aiguille) qui nécessite un reconditionnement complet sur banc d’injecteurs spécialisé.
Quelle est la durée de vie normale d’un système D-4D bien entretenu ?
Un système D-4D correctement entretenu (filtre carburant respecté, huile conforme, carburant de qualité) peut fonctionner de façon satisfaisante jusqu’à 300 000 à 400 000 km sur les applications robustes (Hilux, Land Cruiser). Sur les applications berline et SUV de tourisme, les injecteurs commencent fréquemment à dériver entre 150 000 et 250 000 km.
